6 Luftverteilung–Kanalsystem
6.2.2

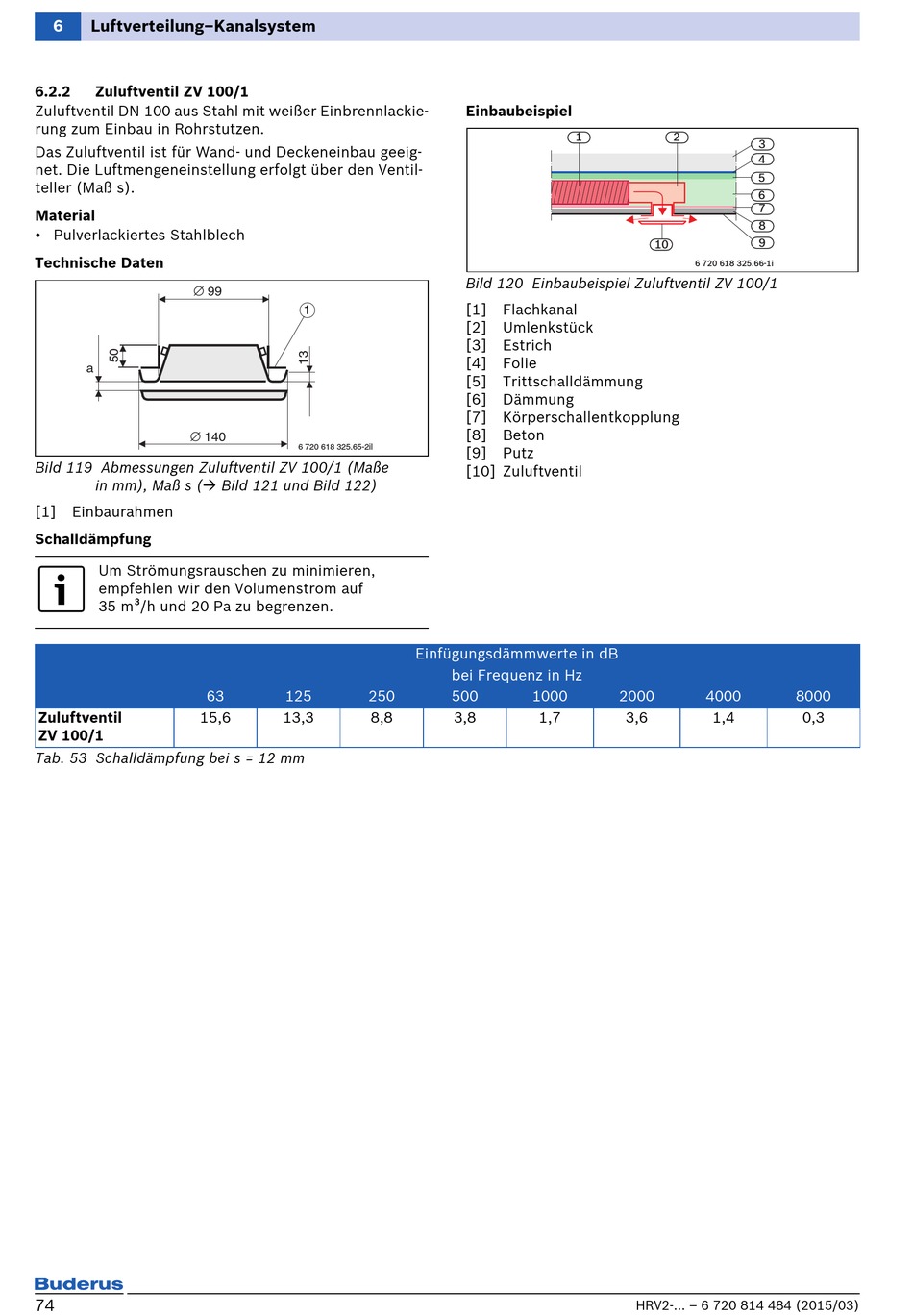

Zuluftventil ZV 100/1

Zuluftventil DN 100 aus Stahl mit weißer Einbrennlackie-
rung zum Einbau in Rohrstutzen.
Das Zuluftventil ist für Wand- und Deckeneinbau geeig-
net. Die Luftmengeneinstellung erfolgt über den Ventil-
teller (Maß s).
Material
• Pulverlackiertes Stahlblech
Technische Daten
∅ 99
a
∅ 140
Bild 119 Abmessungen Zuluftventil ZV 100/1 (Maße
in mm), Maß s ( Bild 121 und Bild 122)
[1] Einbaurahmen
Schalldämpfung
Um Strömungsrauschen zu minimieren,
empfehlen wir den Volumenstrom auf
35 m³/h und 20 Pa zu begrenzen.
63
Zuluftventil 15,6
ZV 100/1
Tab. 53 Schalldämpfung bei s = 12 mm
74
1
6 720 618 325.65-2il
Einfügungsdämmwerte in dB
bei Frequenz in Hz
125 250 500
13,3 8,8 3,8
Einbaubeispiel
1
Bild 120 Einbaubeispiel Zuluftventil ZV 100/1
[1] Flachkanal
[2] Umlenkstück
[3] Estrich
[4] Folie
[5] Trittschalldämmung
[6] Dämmung
[7] Körperschallentkopplung
[8] Beton
[9] Putz
[10] Zuluftventil
1000 2000
1,7 3,6
HRV2-... – 6 720 814 484 (2015/03)
2
3
4
5
6
7
8
9
10
6 720 618 325.66-1i
4000 8000
1,4 0,3
