6.1.2 Flachkanal für Fußbodenverlegung FK 125
Flexibles, ovales Installationsrohr in verzinkter Ausfüh-
rung für Luftführung und erhöhte Scheiteldruckfestig-
keit, nicht brennbar gemäß DIN 4102 Klasse A1.
Mit dem Flachkanal können die Einbauhöhen gegenüber
konventionellen Luftleitungen deutlich verringert wer-
den.

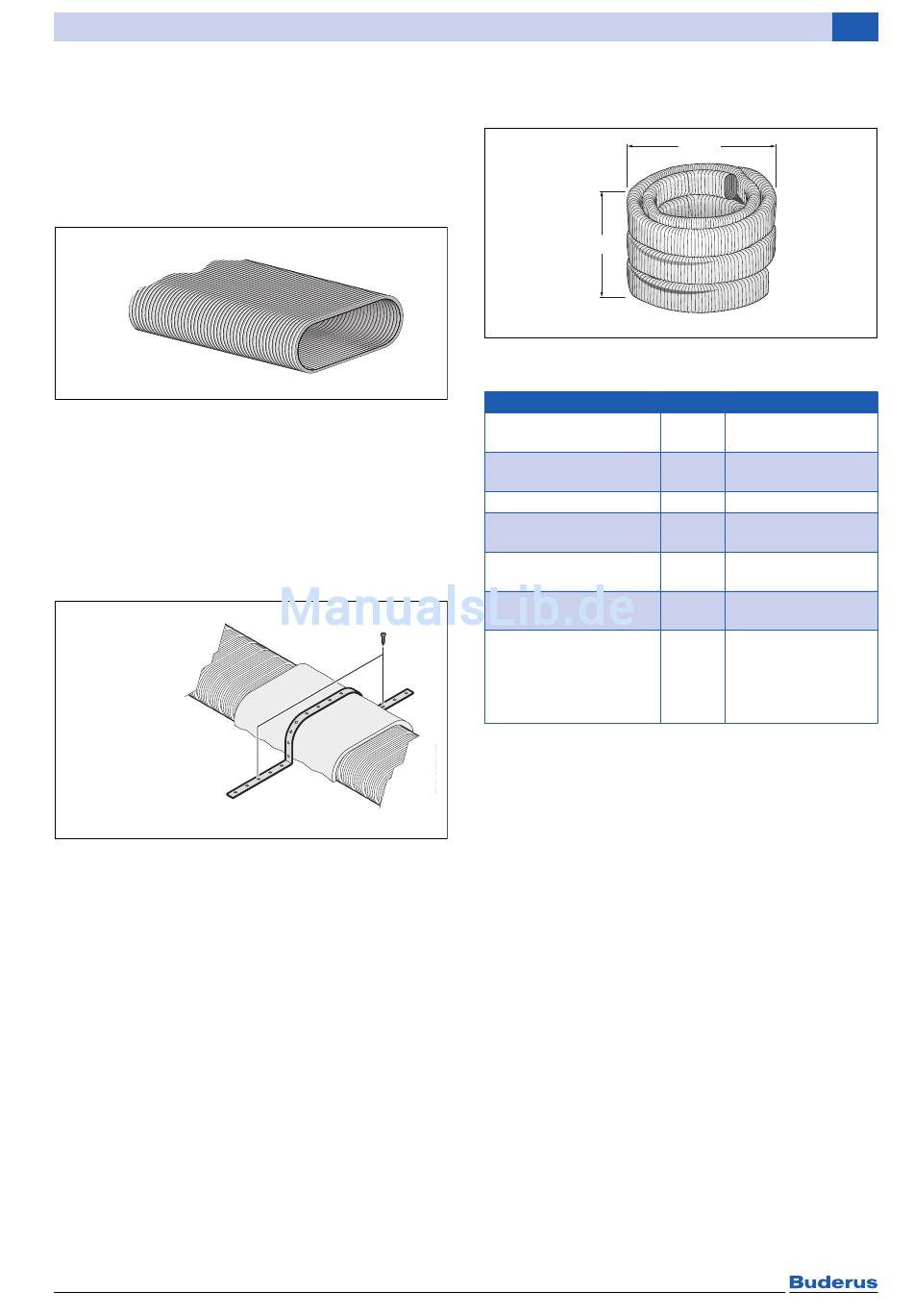

Bild 94 Flachkanal FK 125 verrillt
Rohrkonstruktion
• verrilltes Wickelfalzrohr aus einer Lage verzinktem
Stahlband
• „technisch glatt" (mit definierter Oberflächenrauig-
keit)
Flachkanal montieren
Flachkanal mit Dämmstreifen versehen und mit Loch-
band auf dem Boden fixieren.
Bild 95 Flachkanal montieren
HRV2-... – 6 720 814 484 (2015/03)
Technische Daten
Bild 96 Abmessungen Flachkanal FK 125 verrillt,
6 720 618 325.36-1i
Flachkanal FK 125
Querschnitt (innen)
(Höhe × Breite)
hydraulischer
Durchmesser
Länge
Rohrkonstruktion
Material
maximal zulässige
Temperatur
minimaler Biegeradius
bezogen auf die Mittel-
achse
- Hochkant
- Flach
Tab. 40 Technische Daten FK 125
6 720 802 146-01.1O
Luftverteilung–Kanalsystem
Ø1,0
Ø0,4
6 720 618 325.37-1i
Auslieferung als Bund (Maße in m)
Einheit
mm
mm
m
–
–
°C
mm
mm
6
Logavent
129 × 52
77
15
verrilltes Wickelfalz-
rohr
verzinktes Stahl-
band
200
387 (= 3 × Höhe)
156 (= 3 × Breite)
63
