Hauptfenster "Prozess - Christ Alpha 1-4 LSCbasic Betriebsanleitung

6.5.1.1

Hauptfenster "Prozess"

Version 03/2018, Rev. 1.2 vom 14.09.2018 • sb
Originalbetriebsanleitung
Die Bedienoberfläche ist in drei Hauptfenster gegliedert, die durch
Berührung der jeweiligen Schaltfläche aufgerufen werden können:
Prozess
Dieses Fenster bildet gleichzeitig die Standard-Bedienoberfläche. Von hier
aus werden Gefriertrocknungsprozesse manuell gesteuert.
Optionen
In diesem Fenster werden individuelle Einstellungen vorgenommen, die
dem Anwender die größtmögliche Anpassung an seinen Arbeitsbereich
bieten sollen.
?
Hier sind alle relevanten Informationen zur Anlagensteuerung auf einen
Blick zu finden. Diese Daten erleichtern bei Rückfragen im Werk die
Zuordnung und beschleunigen die Abwicklung.
In diesem Hauptfenster werden alle relevanten Prozessdaten angezeigt.
Hier können die einzelnen Phasen eines Gefriertrocknungsprozesses
manuell gesteuert werden.

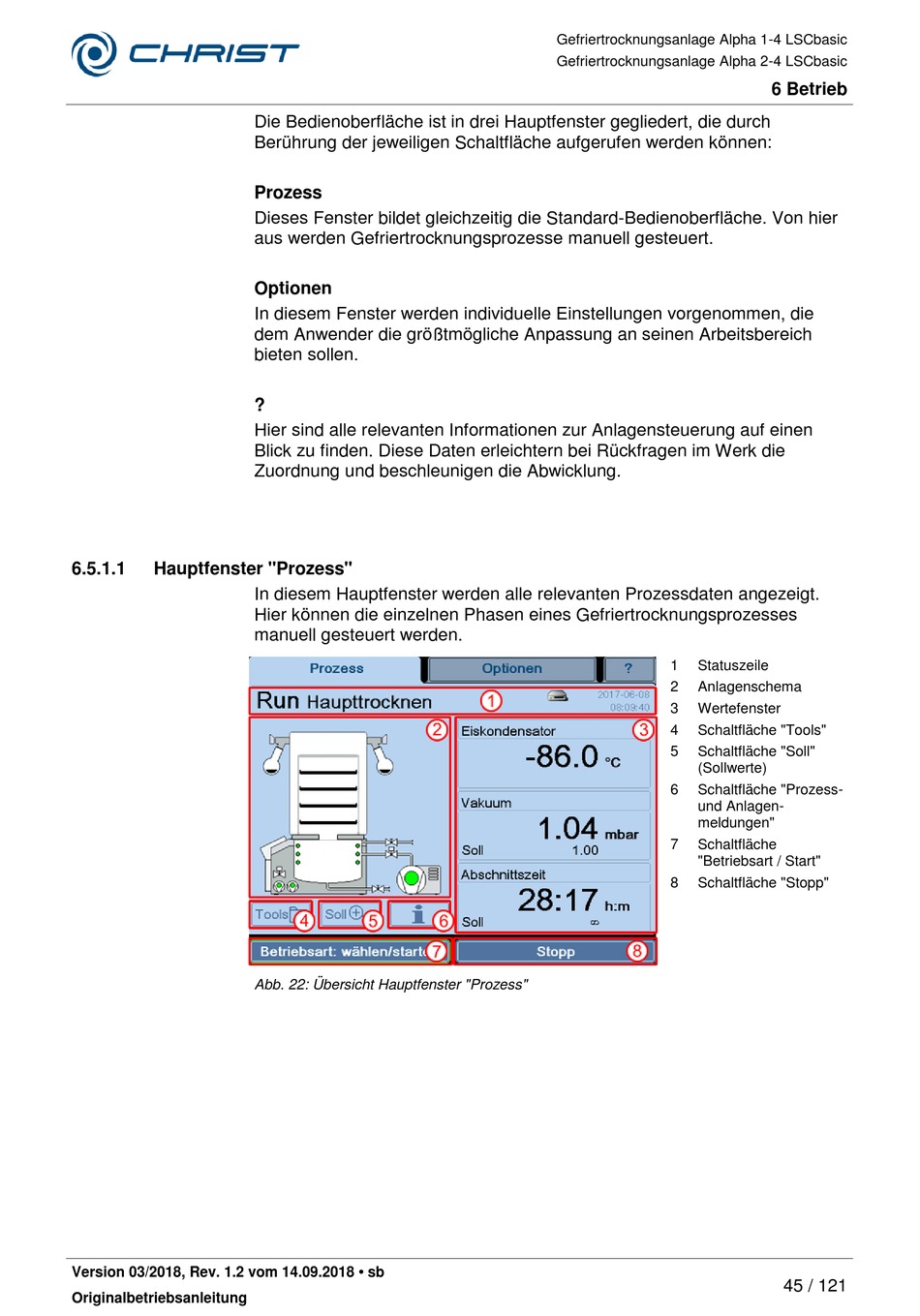

Abb. 22: Übersicht Hauptfenster "Prozess"
Gefriertrocknungsanlage Alpha 1-4 LSCbasic
Gefriertrocknungsanlage Alpha 2-4 LSCbasic
1 Statuszeile
2 Anlagenschema
3 Wertefenster
4 Schaltfläche "Tools"
5 Schaltfläche "Soll"
(Sollwerte)
6 Schaltfläche "Prozess-
und Anlagen-
meldungen"
7 Schaltfläche
"Betriebsart / Start"
8 Schaltfläche "Stopp"
6 Betrieb
45 / 121
