Christ Alpha 1-4 LSCbasic Betriebsanleitung Seite 87

10 Vakuumanschluss
11 Typenschild
12 Wärmetauscher des
Kälteaggregats
13 Datenschnittstelle
14 Elektr. Anschluss
Vakuummesssonde
15 Anschluss
Vakuummesssonde
16 Option: USB-
Anschluss
17 Spannungsversorgung
Vakuumpumpe
18 Spannungsversorgung
Drucksteuerventil
19 Netzsicherung
20 Netzkabel
21 Potentialausgleichs-
schraube
1 Statuszeile
2 Anlagenschema
3 Wertefenster
4 Schaltfläche "Tools"
5 Schaltfläche "Soll"
(Sollwerte)
6 Schaltfläche "Prozess-
und Anlagen-
meldungen"
7 Schaltfläche
"Betriebsart / Start"
8 Schaltfläche "Stopp"
Version 03/2018, Rev. 1.2 vom 14.09.2018 • sb
Originalbetriebsanleitung

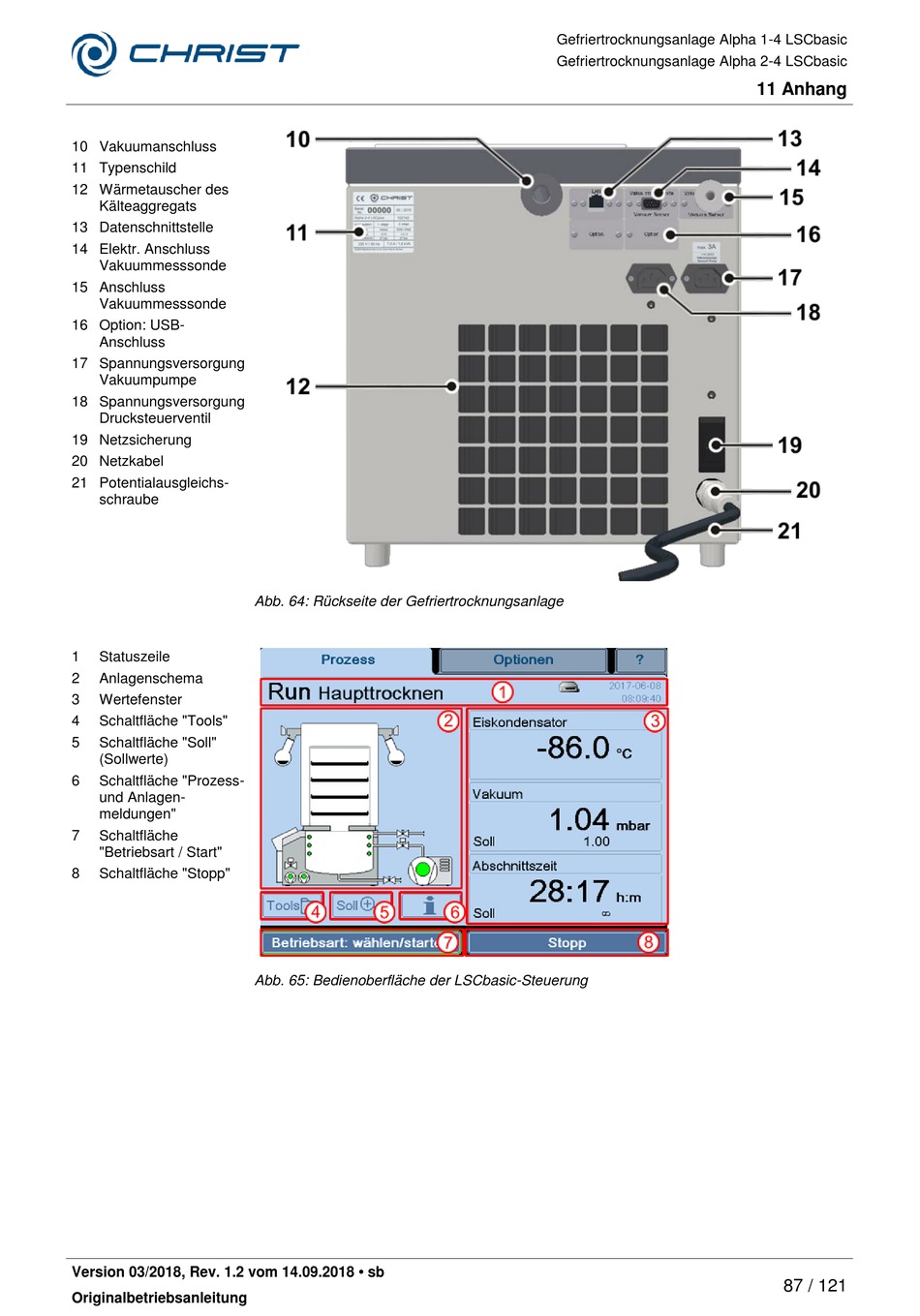

Abb. 64: Rückseite der Gefriertrocknungsanlage
Abb. 65: Bedienoberfläche der LSCbasic-Steuerung
Gefriertrocknungsanlage Alpha 1-4 LSCbasic
Gefriertrocknungsanlage Alpha 2-4 LSCbasic
