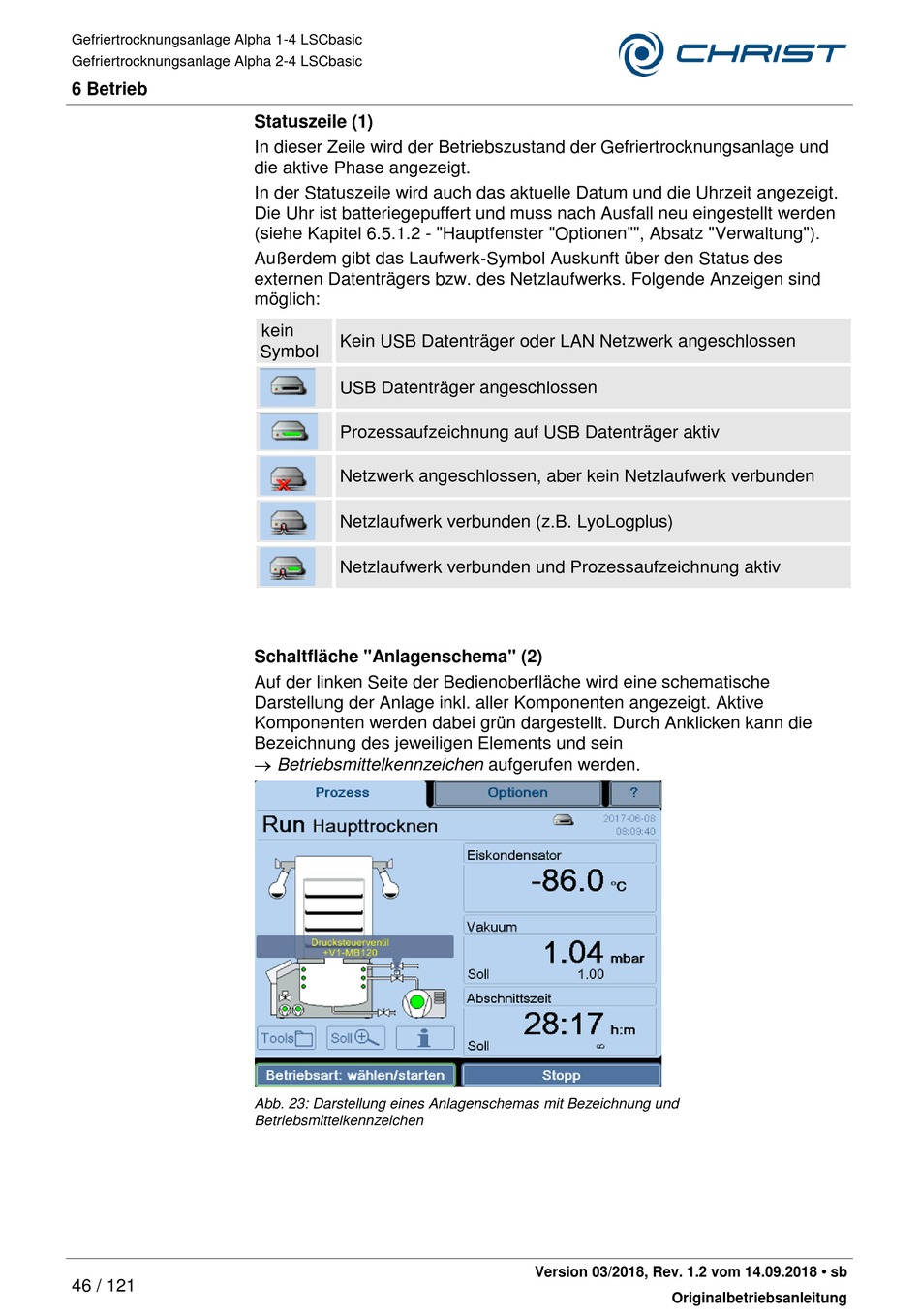

Christ Alpha 1-4 LSCbasic Betriebsanleitung Seite 46

Gefriertrocknungsanlage Alpha 1-4 LSCbasic
Gefriertrocknungsanlage Alpha 2-4 LSCbasic
6 Betrieb
...
46 / 121
Statuszeile (1)
In dieser Zeile wird der Betriebszustand der Gefriertrocknungsanlage und
die aktive Phase angezeigt.
In der Statuszeile wird auch das aktuelle Datum und die Uhrzeit angezeigt.
Die Uhr ist batteriegepuffert und muss nach Ausfall neu eingestellt werden
(siehe Kapitel 6.5.1.2 - "Hauptfenster "Optionen"", Absatz "Verwaltung").
Außerdem gibt das Laufwerk-Symbol Auskunft über den Status des
externen Datenträgers bzw. des Netzlaufwerks. Folgende Anzeigen sind
möglich:
kein
Kein USB Datenträger oder LAN Netzwerk angeschlossen
Symbol
USB Datenträger angeschlossen
Prozessaufzeichnung auf USB Datenträger aktiv
Netzwerk angeschlossen, aber kein Netzlaufwerk verbunden
Netzlaufwerk verbunden (z.B. LyoLogplus)
Netzlaufwerk verbunden und Prozessaufzeichnung aktiv
Schaltfläche "Anlagenschema" (2)
Auf der linken Seite der Bedienoberfläche wird eine schematische
Darstellung der Anlage inkl. aller Komponenten angezeigt. Aktive
Komponenten werden dabei grün dargestellt. Durch Anklicken kann die
Bezeichnung des jeweiligen Elements und sein
 Betriebsmittelkennzeichen aufgerufen werden.
Abb. 23: Darstellung eines Anlagenschemas mit Bezeichnung und
Betriebsmittelkennzeichen
Version 03/2018, Rev. 1.2 vom 14.09.2018 • sb
Originalbetriebsanleitung
