11 Anhang; Kurzbedienungsanleitung - Christ Alpha 1-4 LSCbasic Betriebsanleitung



11 Anhang


11.1

Kurzbedienungsanleitung

1 Eiskondensator-
kammer mit
innenliegendem
Eiskondensator
2 Bedienoberfläche
3 Netzschalter
4 Vakuummesssonde
5 Rohranschluss für die
Vakuumpumpe (hinter
Prellblech)
6 Eiskondensator
Version 03/2018, Rev. 1.2 vom 14.09.2018 • sb
Originalbetriebsanleitung
Funktions- und Bedienelemente

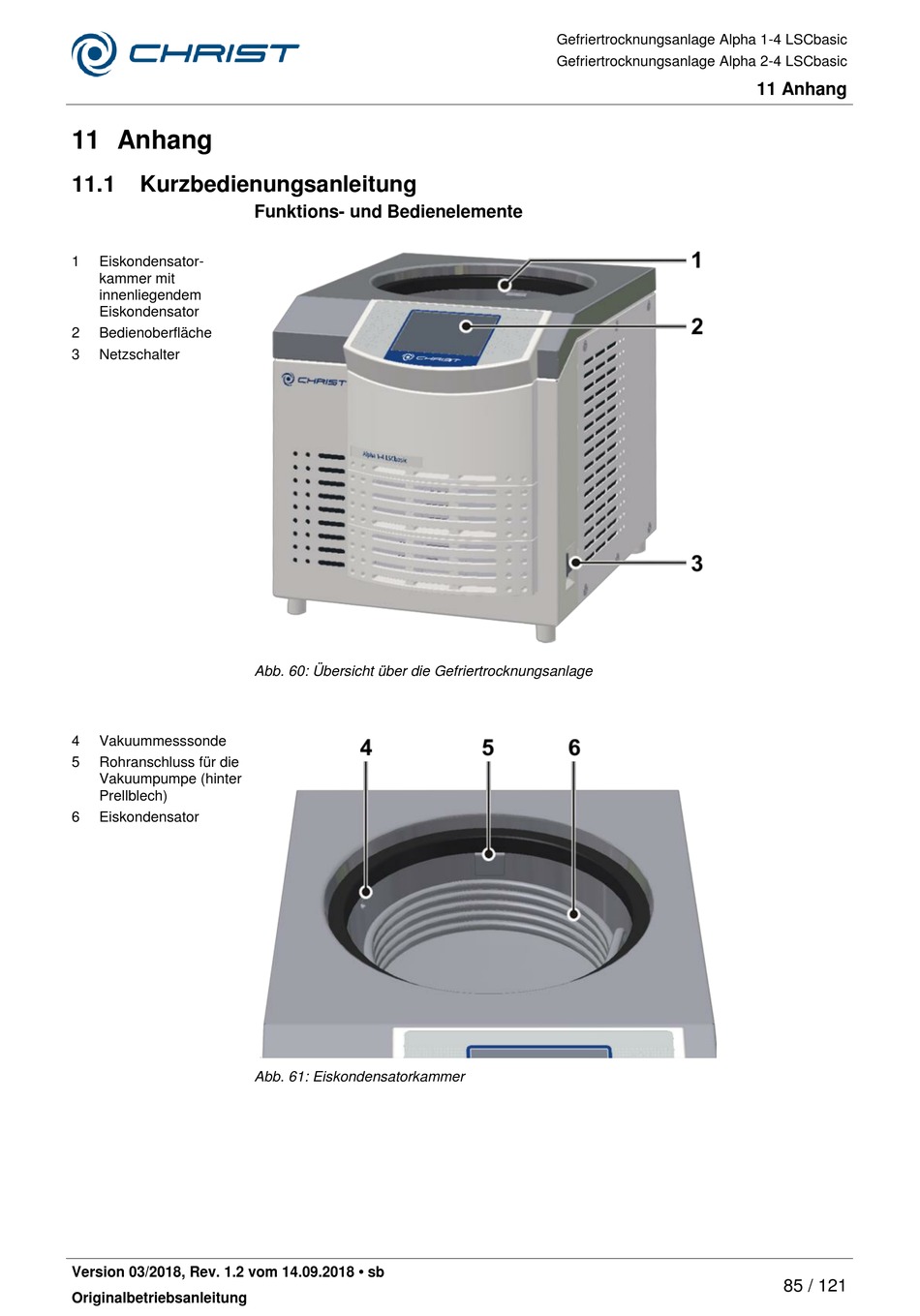

Abb. 60: Übersicht über die Gefriertrocknungsanlage
Abb. 61: Eiskondensatorkammer
Gefriertrocknungsanlage Alpha 1-4 LSCbasic
Gefriertrocknungsanlage Alpha 2-4 LSCbasic
