6.5.1.1
Hauptfenster "Prozess"
Version 03/2018, Rev. 1.5 vom 09.03.2020 • sb-dc
Originalbetriebsanleitung
Die Bedienoberfläche ist in drei Hauptfenster gegliedert, die durch
Berührung der jeweiligen Schaltfläche aufgerufen werden können:
Prozess
Dieses Fenster bildet gleichzeitig die Standard-Bedienoberfläche. Von hier
aus werden Gefriertrocknungsprozesse manuell gesteuert.
Optionen
In diesem Fenster werden individuelle Einstellungen vorgenommen, die
dem Anwender die größtmögliche Anpassung an seinen Arbeitsbereich
bieten sollen.
?
Hier sind alle relevanten Informationen zur Anlagensteuerung auf einen
Blick zu finden. Diese Daten erleichtern bei Rückfragen im Werk die
Zuordnung und beschleunigen die Abwicklung.
In diesem Hauptfenster werden alle relevanten Prozessdaten angezeigt.
Hier können die einzelnen Phasen eines Gefriertrocknungsprozesses
manuell gesteuert werden.

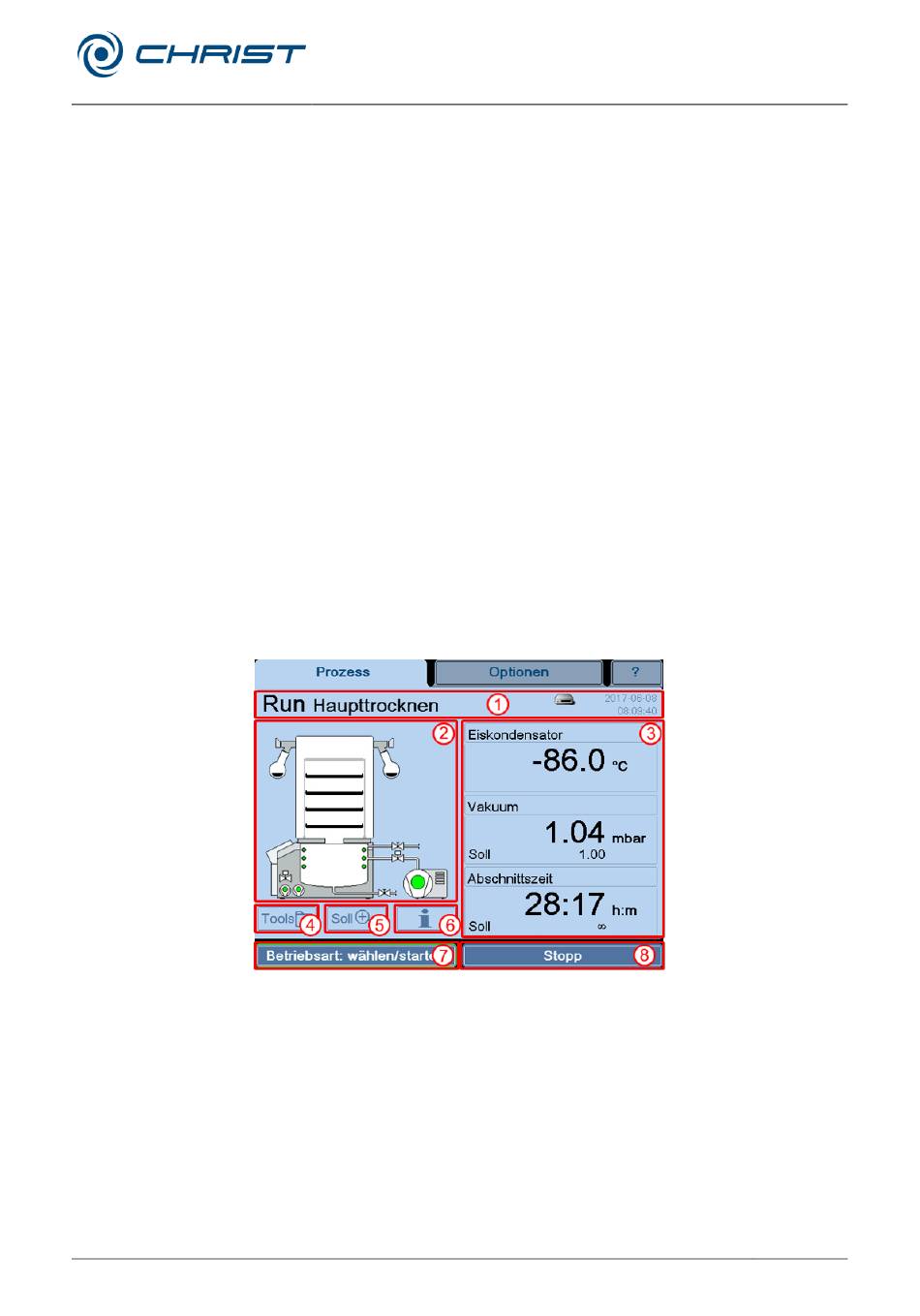

Abb. 19: Übersicht Hauptfenster "Prozess"
Statuszeile (1)
In dieser Zeile wird der Betriebszustand der Gefriertrocknungsanlage und
die aktive Phase angezeigt.
In der Statuszeile wird auch das aktuelle Datum und die Uhrzeit angezeigt.
Die Uhr ist batteriegepuffert und muss nach Ausfall neu eingestellt werden
(siehe Kapitel 6.5.1.2 - "Hauptfenster "Optionen"", Absatz "Verwaltung").
Außerdem gibt das Laufwerk-Symbol Auskunft über den Status des
externen Datenträgers bzw. des Netzlaufwerks. Folgende Anzeigen sind
möglich:
Gefriertrocknungsanlage Beta 1-8 LSCbasic
Gefriertrocknungsanlage Beta 2-8 LSCbasic
1
Statuszeile
2
Anlagenschema
3
Wertefenster
4
Schaltfläche "Tools"
5
Schaltfläche "Soll"
(Sollwerte)
6
Schaltfläche "Prozess-
und Anlagen-
meldungen"
7
Schaltfläche
"Betriebsart / Start"
8
Schaltfläche "Stopp"
