Gefriertrocknungsanlage Alpha 1-4 LSCbasic
Gefriertrocknungsanlage Alpha 2-4 LSCbasic
2 Aufbau und Wirkungsweise
10 Vakuumanschluss
11 Typenschild (s. Kap.

2.1.2 - "Typenschild")

12 Wärmetauscher des
Kälteaggregats
13 Option: serielle
Schnittstelle
14 Elektr. Anschluss
Vakuummesssonde
15 Anschluss
Vakuummesssonde
16 Option: USB-
Anschluss
17 Spannungsversorgung
Vakuumpumpe
18 Spannungsversorgung
Drucksteuerventil
19 Netzsicherung
20 Netzkabel
21 Potentialausgleichs-
schraube

2.1.2 Typenschild
1 Fabriknummer
2 Gerätetyp
3 Kältemitteldaten der
1. Stufe
4 Nennspannung
5 Baujahr (Monat/Jahr)
6 Artikelnummer
7 Kältemitteldaten der
2. Stufe
8 Nennstrom /
Scheinleistung
14 / 121

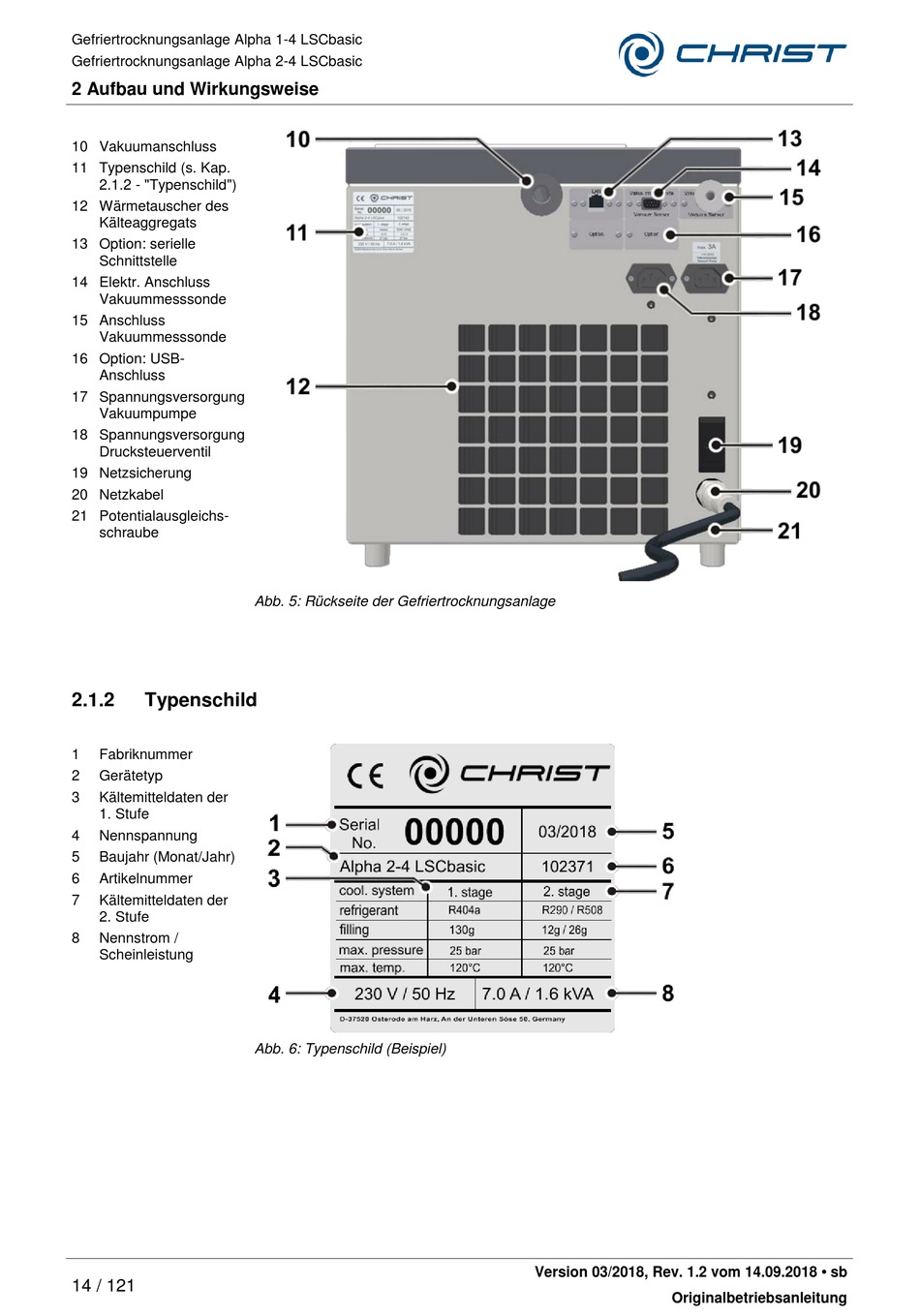

Abb. 5: Rückseite der Gefriertrocknungsanlage
Abb. 6: Typenschild (Beispiel)
