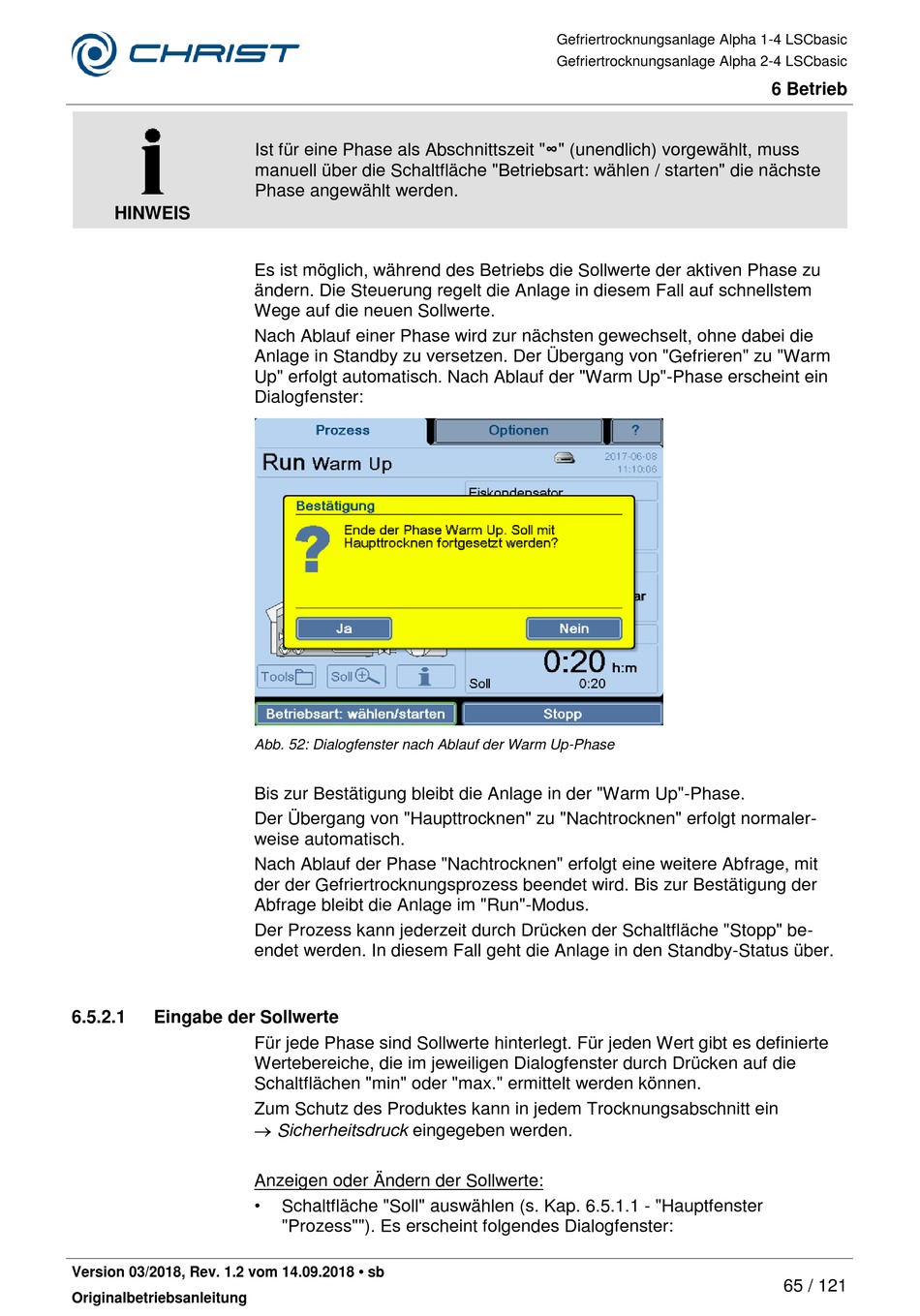

Eingabe Der Sollwerte - Christ Alpha 1-4 LSCbasic Betriebsanleitung

HINWEIS
6.5.2.1

Eingabe der Sollwerte

Version 03/2018, Rev. 1.2 vom 14.09.2018 • sb
Originalbetriebsanleitung
Ist für eine Phase als Abschnittszeit "∞" (unendlich) vorgewählt, muss
manuell über die Schaltfläche "Betriebsart: wählen / starten" die nächste
Phase angewählt werden.
Es ist möglich, während des Betriebs die Sollwerte der aktiven Phase zu
ändern. Die Steuerung regelt die Anlage in diesem Fall auf schnellstem
Wege auf die neuen Sollwerte.
Nach Ablauf einer Phase wird zur nächsten gewechselt, ohne dabei die
Anlage in Standby zu versetzen. Der Übergang von "Gefrieren" zu "Warm
Up" erfolgt automatisch. Nach Ablauf der "Warm Up"-Phase erscheint ein
Dialogfenster:
Abb. 52: Dialogfenster nach Ablauf der Warm Up-Phase
Bis zur Bestätigung bleibt die Anlage in der "Warm Up"-Phase.
Der Übergang von "Haupttrocknen" zu "Nachtrocknen" erfolgt normaler-
weise automatisch.
Nach Ablauf der Phase "Nachtrocknen" erfolgt eine weitere Abfrage, mit
der der Gefriertrocknungsprozess beendet wird. Bis zur Bestätigung der
Abfrage bleibt die Anlage im "Run"-Modus.
Der Prozess kann jederzeit durch Drücken der Schaltfläche "Stopp" be-
endet werden. In diesem Fall geht die Anlage in den Standby-Status über.
Für jede Phase sind Sollwerte hinterlegt. Für jeden Wert gibt es definierte
Wertebereiche, die im jeweiligen Dialogfenster durch Drücken auf die
Schaltflächen "min" oder "max." ermittelt werden können.
Zum Schutz des Produktes kann in jedem Trocknungsabschnitt ein
 Sicherheitsdruck eingegeben werden.
Anzeigen oder Ändern der Sollwerte:
•
Schaltfläche "Soll" auswählen (s. Kap. 6.5.1.1 - "Hauptfenster
"Prozess""). Es erscheint folgendes Dialogfenster:
Gefriertrocknungsanlage Alpha 1-4 LSCbasic
Gefriertrocknungsanlage Alpha 2-4 LSCbasic
6 Betrieb
65 / 121
