5.7
Drucksteuerventil
VORSICHT
1
Drucksteuerventil
2
Anschluss
Vakuumpumpe
Version 03/2018, Rev. 1.2 vom 14.09.2018 • sb
Originalbetriebsanleitung
Das Drucksteuerventil wird in der Saugleitung zwischen Vakuumpumpe
und Eiskondensatorkammer installiert und unterbricht in festgelegten
Prozessphasen den Volumenstrom zur Vakuumpumpe (s. Kap. 2.2.1 -
"Gefriertrocknung allgemein").
Das Drucksteuerventil muss in Richtung des Volumenstroms in der
gekennzeichneten Einbaurichtung installiert sein (siehe Abbildung).

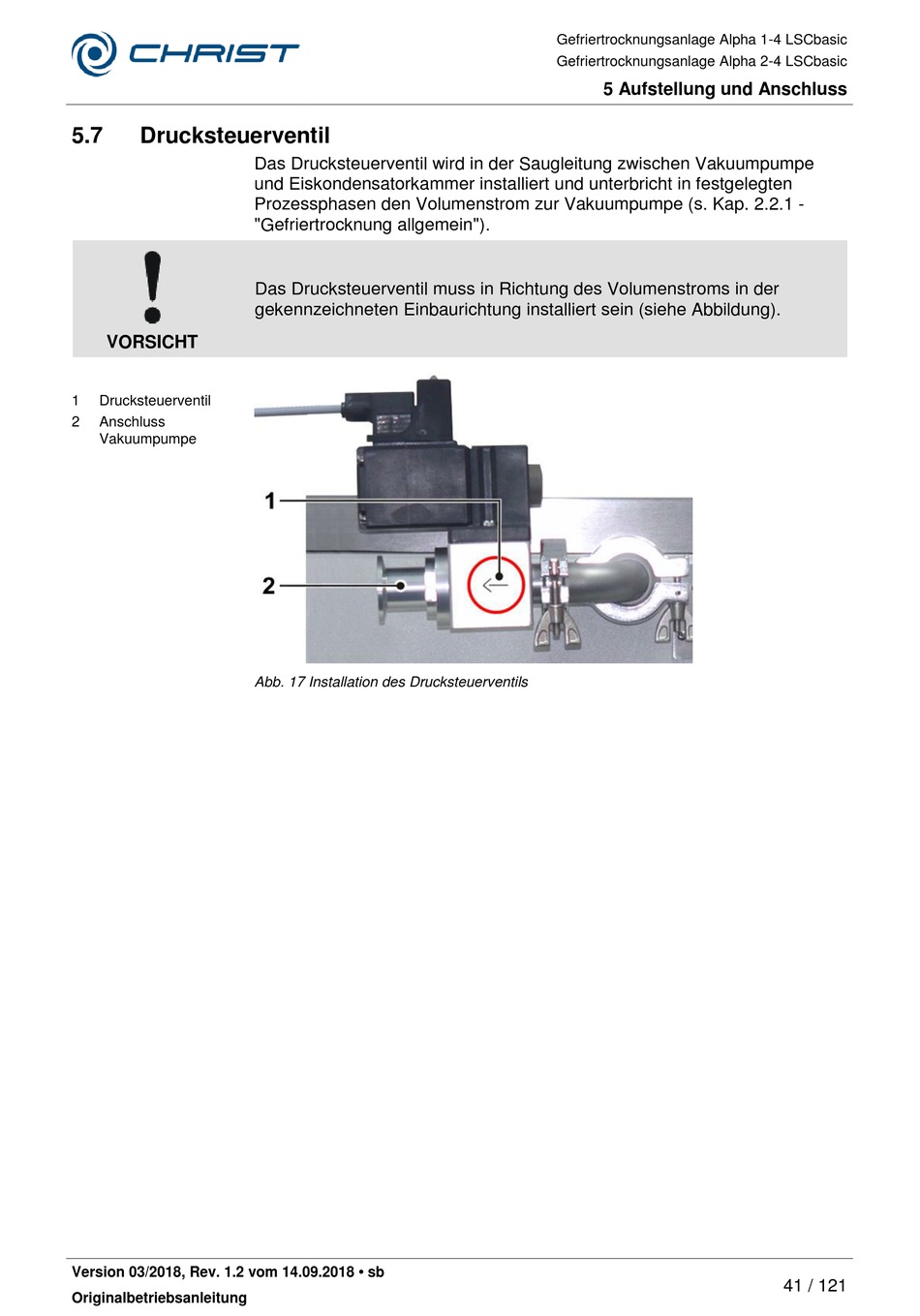

Abb. 17 Installation des Drucksteuerventils
Gefriertrocknungsanlage Alpha 1-4 LSCbasic
Gefriertrocknungsanlage Alpha 2-4 LSCbasic
5 Aufstellung und Anschluss
41 / 121
