6.5.1.1

Hauptfenster "Manuell"

44
Die Bedienoberfläche ist in vier Hauptfenster gegliedert, die durch
Berührung der jeweiligen Schaltfläche aufgerufen werden können:
Manuell
Dieses Fenster bildet gleichzeitig die Standard-Bedienoberfläche. Von hier
aus werden Gefriertrocknungsprozesse manuell gesteuert.
Programm
In diesem Bereich werden Programme erstellt und ausgeführt, die den
Gefriertrocknungsprozess automatisieren und reproduzierbar machen.
Diese Funktion ist nur mit der Option Programmgeber PGM
Optionen
In diesem Fenster werden individuelle Einstellungen vorgenommen, die
dem Anwender die größtmögliche Anpassung an seinen Arbeitsbereich
bieten sollen.
?
Hier sind alle relevanten Informationen zur Anlagensteuerung auf einen
Blick zu finden. Diese Daten erleichtern bei Rückfragen im Werk die
Zuordnung und beschleunigen die Abwicklung.
In diesem Hauptfenster werden alle relevanten Prozessdaten angezeigt.
Hier können die einzelnen Phasen eines Gefriertrocknungsprozesses
manuell gesteuert werden.

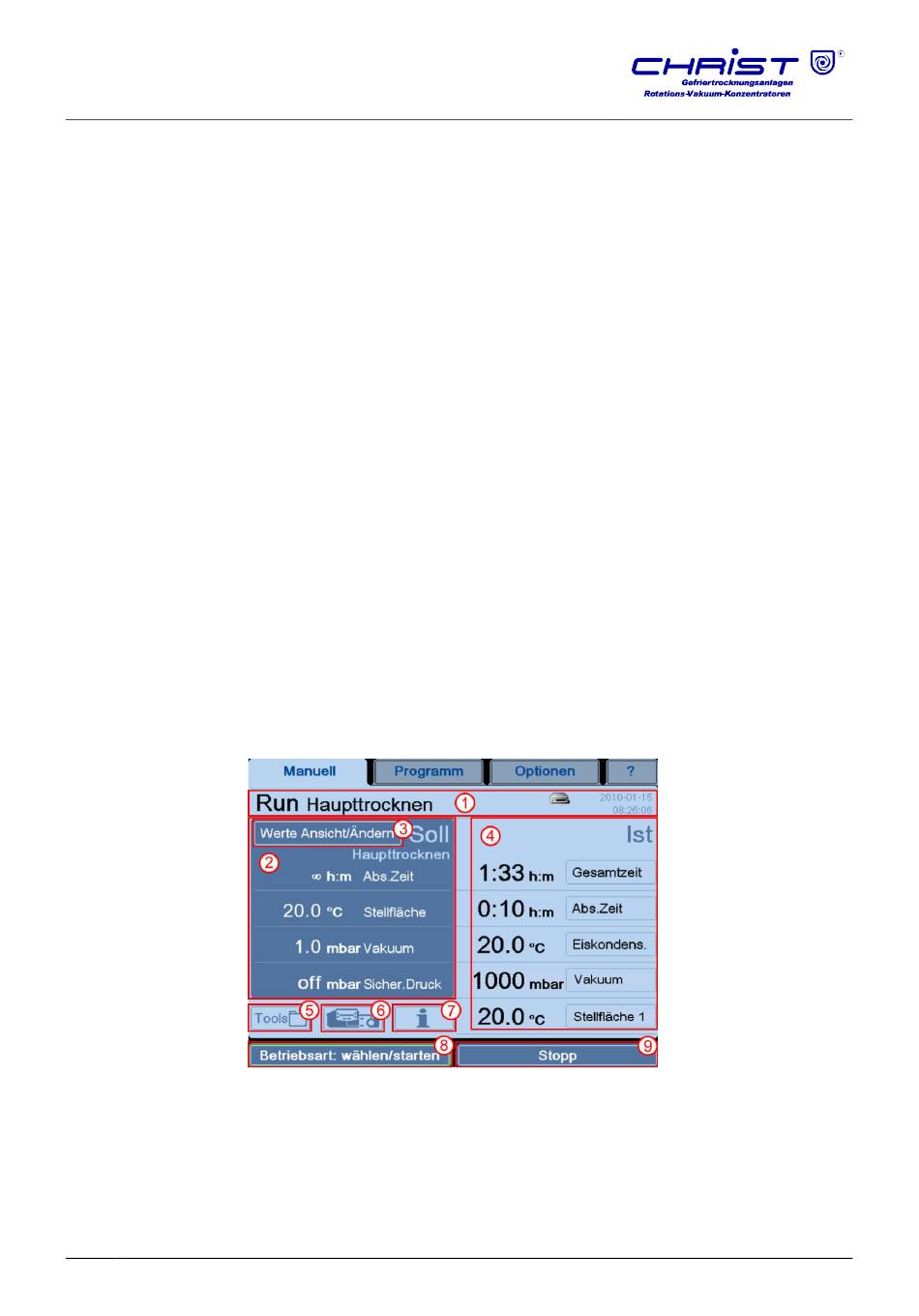

Abb. 26: Übersicht Hauptfenster "Manuell"
1 Statuszeile
2 Prozess-Sollwerte
3 Schaltfläche "Werte
Ansicht/Ändern"
4 Istwerte aktueller
Prozess
5 Schaltfläche "Tools"
6 Schaltfläche
"Anlagenschema"
7 Schaltfläche "Prozess-
und Anlagen-
meldungen"
8 Schaltfläche
"Betriebsart / Start"
9 Schaltfläche "Stopp"
