Gefriertrocknungsanlage Alpha 1-4 LSCbasic
Gefriertrocknungsanlage Alpha 2-4 LSCbasic
7 Störungen und Fehlersuche

7.1.2

Kein ausreichendes Vakuum

HINWEIS

7.1.2.1

Kleinflanschverbindungen

70 / 121
Vakuumkontrollen sind bei tiefgekühltem Eiskondensator durchzuführen.
Ursachen für Undichtigkeiten sind häufig unkorrekt sitzende Kleinflansch-
verbindungen zwischen Aggregaten und Schlauchverbindungen oder
Undichtigkeiten in den Ventilen.
•
Verbindungen lösen und den Zentrierring (mit innenliegendem Dicht-
ring) erneut zentrisch zwischen die zu verbindenden Flanschanschlüsse
setzen.
•
Verbindung mit dem Spannring durch Festziehen der Flügelmutter
schließen.
•
Der Zentrierring darf dabei nicht verrutschen oder verkanten!

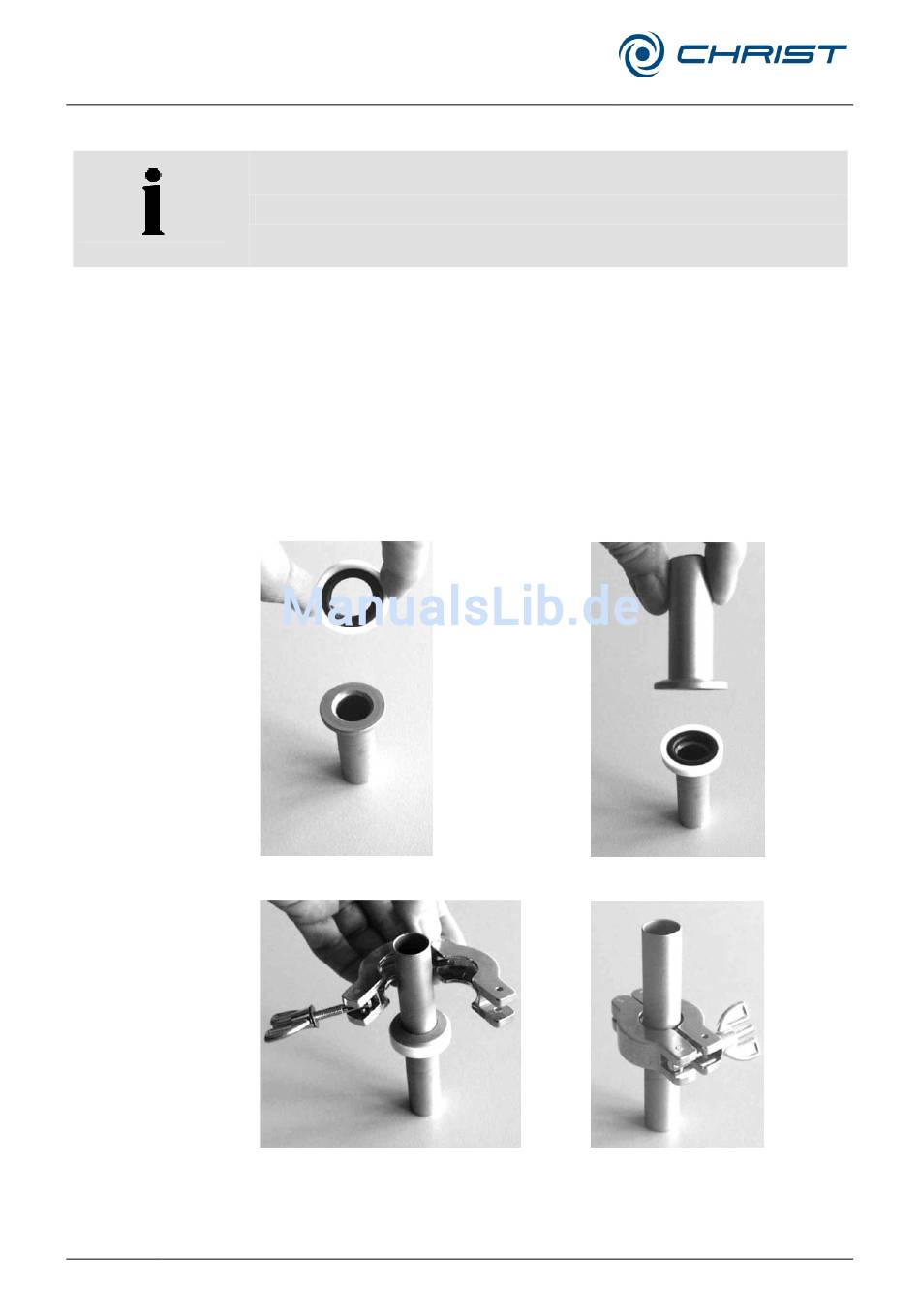

Abb. 55: Kleinflansch und Zentrierring
Abb. 57: Ansetzen des Spannrings
Abb. 56: Kleinflansch und Zentrierring
mit Kleinflansch
Abb. 58: Festziehen des Spannrings
