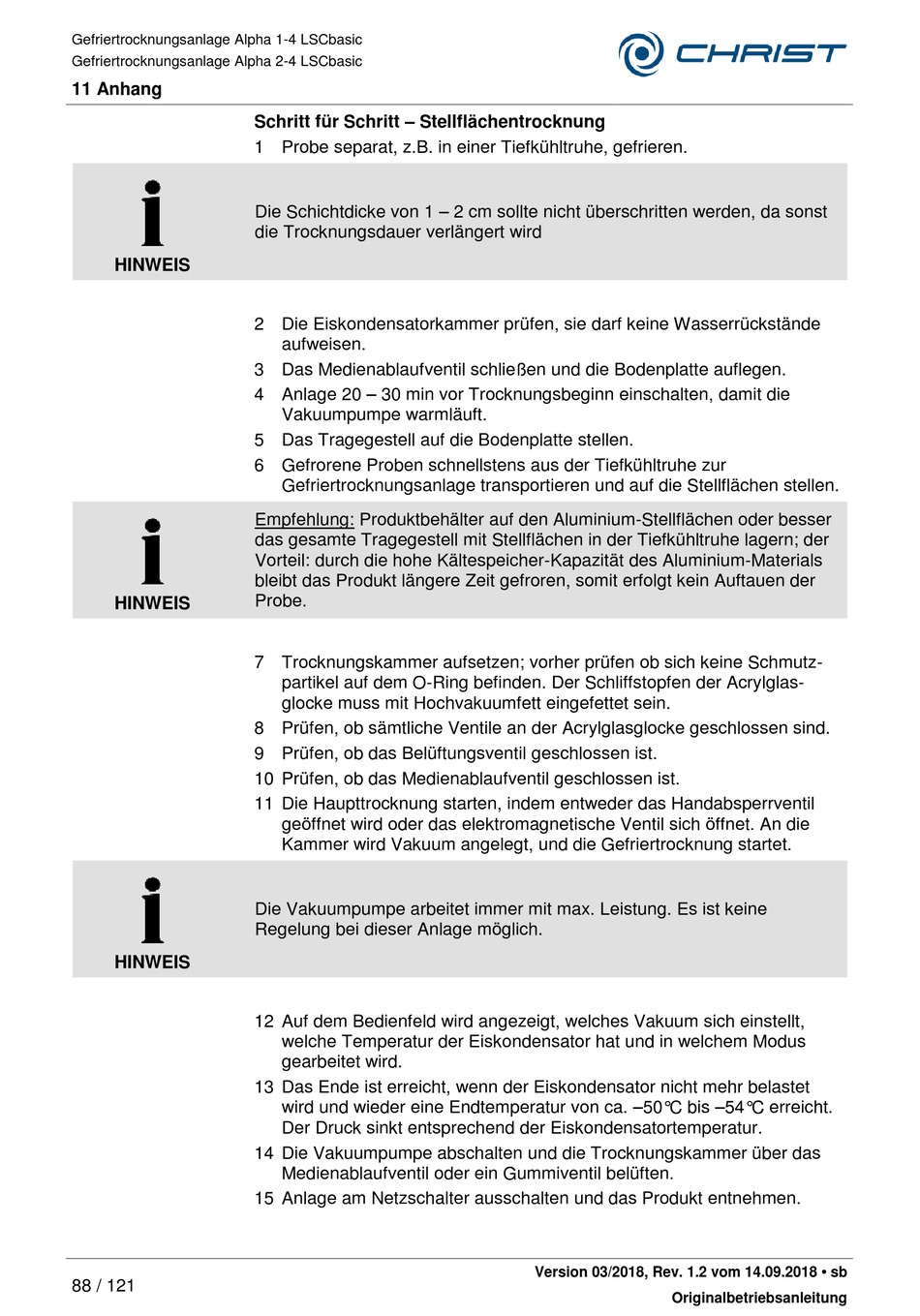

Schritt für Schritt – Stellflächentrocknung
1 Probe separat, z.B. in einer Tiefkühltruhe, gefrieren.
Die Schichtdicke von 1 – 2 cm sollte nicht überschritten werden, da sonst
die Trocknungsdauer verlängert wird
2 Die Eiskondensatorkammer prüfen, sie darf keine Wasserrückstände
aufweisen.
3 Das Medienablaufventil schließen und die Bodenplatte auflegen.
4 Anlage 20 – 30 min vor Trocknungsbeginn einschalten, damit die
Vakuumpumpe warmläuft.
5 Das Tragegestell auf die Bodenplatte stellen.
6 Gefrorene Proben schnellstens aus der Tiefkühltruhe zur
Gefriertrocknungsanlage transportieren und auf die Stellflächen stellen.
Empfehlung: Produktbehälter auf den Aluminium-Stellflächen oder besser
das gesamte Tragegestell mit Stellflächen in der Tiefkühltruhe lagern; der
Vorteil: durch die hohe Kältespeicher-Kapazität des Aluminium-Materials
bleibt das Produkt längere Zeit gefroren, somit erfolgt kein Auftauen der
Probe.
7 Trocknungskammer aufsetzen; vorher prüfen ob sich keine Schmutz-
partikel auf dem O-Ring befinden. Der Schliffstopfen der Acrylglas-
glocke muss mit Hochvakuumfett eingefettet sein.
8 Prüfen, ob sämtliche Ventile an der Acrylglasglocke geschlossen sind.
9 Prüfen, ob das Belüftungsventil geschlossen ist.
10 Prüfen, ob das Medienablaufventil geschlossen ist.
11 Die Haupttrocknung starten, indem entweder das Handabsperrventil
geöffnet wird oder das elektromagnetische Ventil sich öffnet. An die
Kammer wird Vakuum angelegt, und die Gefriertrocknung startet.
Die Vakuumpumpe arbeitet immer mit max. Leistung. Es ist keine
Regelung bei dieser Anlage möglich.
12 Auf dem Bedienfeld wird angezeigt, welches Vakuum sich einstellt,
welche Temperatur der Eiskondensator hat und in welchem Modus
gearbeitet wird.
13 Das Ende ist erreicht, wenn der Eiskondensator nicht mehr belastet
wird und wieder eine Endtemperatur von ca. –50°C bis –54°C erreicht.
Der Druck sinkt entsprechend der Eiskondensatortemperatur.
14 Die Vakuumpumpe abschalten und die Trocknungskammer über das
Medienablaufventil oder ein Gummiventil belüften.
15 Anlage am Netzschalter ausschalten und das Produkt entnehmen.
