Wertefenster (3)
In diesem Bereich werden die aktuellen Prozessdaten angezeigt. Jedes der
drei Wertefenster ist frei konfigurierbar.
•
Schaltfläche des Wertefensters auswählen, das angepasst werden soll.
Es erscheint ein Dialogfenster mit der Auswahl der Parameter, die
anzeigt werden können:
– Gesamtzeit (bisherige Dauer des gesamten Gefriertrocknungs-
prozesses)
– Abschnittszeit (bisherige Dauer des aktuellen Abschnitts)
– Eiskondensator (Temperatur des Eiskondensators)
– Vakuum (Vakuumwert in der Eiskondensatorkammer)
– Temperatur ≙ Vakuum (Umrechnung eines Vakuumwertes in einen
Temperaturwert gemäß der Dampfdruckkurve für Eis und Wasser)

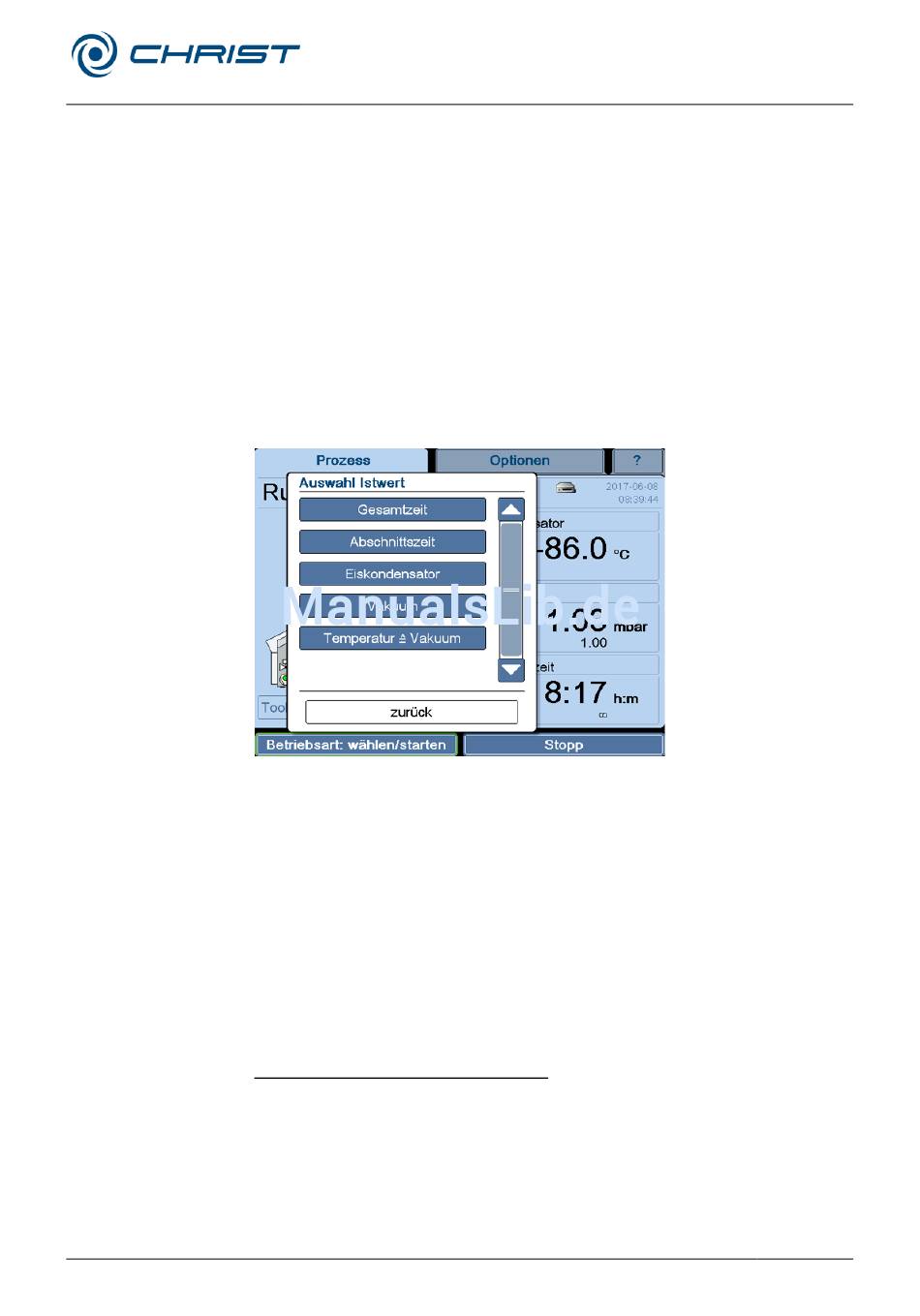

Abb. 24: Dialogfenster "Auswahl Istwert"
•
Gewünschte Konfiguration auswählen oder mit "zurück" das Dialog-
fenster verlassen.
Auf diese Weise kann eine individuelle Übersicht der Istwerte zusammen-
gestellt werden.
Dialogfenster "Tools" (4)
In diesem Dialogfenster können verschiedene Hilfsmittel aufgerufen
werden.
Dampfdruckkurve für Eis und Wasser
Über eine Grafik wird der Zusammenhang zwischen dem Druck und der
Probentemperatur dargestellt. Durch Auswahl der Schaltflächen oder durch
Bewegen der Pfeile (siehe Abbildung, Pos. 1) können die Werte für Druck
oder Temperatur verändert werden. Der jeweils andere Wert wird dann
automatisch angepasst.
