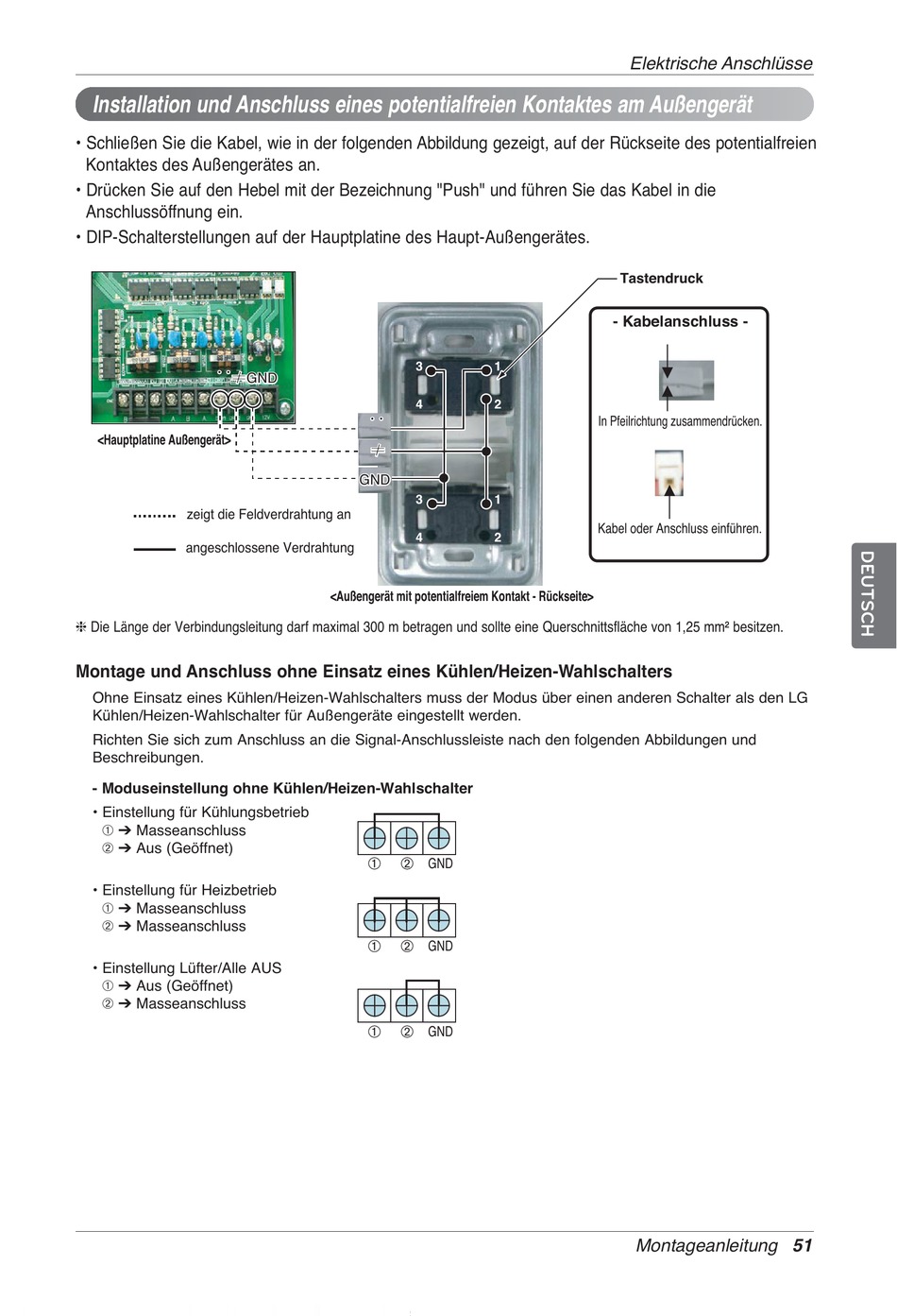

Installation und Anschluss eines potentialfreien Kontaktes am Außengerät
• Schließen Sie die Kabel, wie in der folgenden Abbildung gezeigt, auf der Rückseite des potentialfreien
Kontaktes des Außengerätes an.
• Drücken Sie auf den Hebel mit der Bezeichnung "Push" und führen Sie das Kabel in die
Anschlussöffnung ein.
• DIP-Schalterstellungen auf der Hauptplatine des Haupt-Außengerätes.
¨≠ ¨≠
GND GND GND
<Hauptplatine Außengerät>
zeigt die Feldverdrahtung an
angeschlossene Verdrahtung
h Die Länge der Verbindungsleitung darf maximal 300 m betragen und sollte eine Querschnittsfläche von 1,25 mm² besitzen.
Montage und Anschluss ohne Einsatz eines Kühlen/Heizen-Wahlschalters
Ohne Einsatz eines Kühlen/Heizen-Wahlschalters muss der Modus über einen anderen Schalter als den LG
Kühlen/Heizen-Wahlschalter für Außengeräte eingestellt werden.
Richten Sie sich zum Anschluss an die Signal-Anschlussleiste nach den folgenden Abbildungen und
Beschreibungen.
- Moduseinstellung ohne Kühlen/Heizen-Wahlschalter
• Einstellung für Kühlungsbetrieb
¿ ' Masseanschluss
¡ ' Aus (Geöffnet)
• Einstellung für Heizbetrieb
¿ ' Masseanschluss
¡ ' Masseanschluss
• Einstellung Lüfter/Alle AUS
¿ ' Aus (Geöffnet)
¡ ' Masseanschluss
3
4
¨ ¨
≠ ≠
¨
GND GND GND
≠
3
GND
4
<Außengerät mit potentialfreiem Kontakt - Rückseite>
GND
GND
GND
Elektrische Anschlüsse
Tastendruck
- Kabelanschluss -
1
2
In Pfeilrichtung zusammendrücken.
1
Kabel oder Anschluss einführen.
2
Montageanleitung 51
