Seite 1 Gerätes vollständig durch. Die Montage darf nur durch qualiﬁziertes Personal und muss gemäß den nationalen Bestimmungen für elektrische Anschlüsse erfolgen. Bitte bewahren Sie diese Montageanleitung nach dem Lesen zum späteren Gebrauch auf. Übersetzung der ursprünglichen Instruktion www.lg.com Copyright © 2017 - 2021 LG Electronics Inc. Alle Rechte vorbehalten.
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS INHALTSVERZEICHNIS VORWORT SICHERHEITSANWEISUNGEN INSTALLATIONSTEILE ALLGEMEINE INFORMATIONEN Modellinformationen Modellname und zugehörige Informationen Teile und Abmessungen Steuerungskomponenten (Für das Split-R32-Innengerät der 4er Reihe, für das Split-R410A- Innengerät der 3er Reihe) Steuerungskomponenten (Für das Split-Innengerät der 5er Reihe) Steuerteile (für Hydrosplit) Bedienungsfeld Typisches Installationsbeispiel Kreislaufdiagramm Wasserkreislauf...
Seite 3 INHALTSVERZEICHNIS Frostschutz Wasservolumen und Ausgehnungsgefäßdruck MONTAGE VON ZUBEHÖR Vor der Installation Thermostat 2. Kreislauf Backup-Heizung eines Drittanbieters Fremdkessel Drittherstellercontroller Zählerschnittstelle Zentrale Steuerung Warmwasserspeicher Warmwasserspeicher-Kit Solarthermiebausatz Solarthermische Anlage Potentialfreier Kontakt Externes Steuergerät - Einrichtung programmierbarer, digitaler Eingabebetrieb Ferntemperatursensor Solarpumpe Externe Pumpe WLAN Modem Intelligentes Netz Energiezustand...
Seite 4 Nicht einheiteninterner Kessel Zählerschnittstelle Vorlauf/Nachlauf der Pumpe Solarthermische Anlage Aktuelle Durchﬂussrate Datenprotokollierung Passwort initialisieren Stromversorgungsstörung (SG Ready) Übersicht Einstellungen Installateureinstellungen Temperatursensor auswählen Heiztank-Heizer nutzen Mischkreis Externe Pumpe verwenden RMC Master/Slave LG Therma V-Konﬁguration Zwangsbetrieb Vorlauf/Nachlauf der Pumpe Wassserdurchﬂusssteuerung Zurücksetzen des Passworts Estrichtrocknung...
Seite 5 INHALTSVERZEICHNIS Heizung auf Temperatur Lufterwärmung Sollwerttemperatur Wassererwärmung Sollwerttemperatur Raumluft-Hysterese (Heizung) Warmwasser-Hysterese Einstellung Erwärmungstemp. Pumpeinstellung heizen Luftkühlung Sollwerttemperatur Wasserkühlung Sollwerttemperatur DHW-Abschalttemperatur im Kühlmodus Raumluft-Hysterese (Kühlung) Kühlwasser-Hysterese Einstellung Kühlungstemp. Pumpeeinstellung Kühlen Saisonale Auto-Temp Heiz-Vorrang Trinkwasser Sollwerttemperatur Tank Desinfektions-Einstellung 1, 2 Einstellungen Tank1 Einstellungen Tank2 Trinkwasser Zeiteinstellung Solarthermische Anlage...
Seite 6: Vorwort
• Hinweise zur Störungsbehebung und zur Wartung sowie eine Liste der Fehlerkennung zur Behebung von Störungen. ANMERKUNG : ÄNDERUNGEN AM INHALT DIESER ANLEITUNG BLEIBEN OHNE VORHERIGE ANKÜNDIGUNG VORBEHALTEN. AKTUELLE INFORMATIONEN FINDEN SIE AUF DER LG ELECTRONICS WEBSITE UNTER * Die Funktion kann je nach Modellart anders sein.
Seite 7: Sicherheitsanweisungen
SICHERHEITSANWEISUNGEN SICHERHEITSANWEISUNGEN Lesen Sie die Vorsichtsmaßnahmen in Dieses Gerät ist mit diesem Handbuch sorgfältig brennbarem Kältemittel (R32) durch, bevor Sie das Gerät in gefüllt. Betrieb nehmen. Dieses Symbol weist darauf Dieses Symbol weist darauf hin, dass Servicepersonal hin, dass die Betriebsanleitung dieses Gerät gemäß...
Seite 8 SICHERHEITSANWEISUNGEN • Das Gerät muss immer gut geerdet sein. - Es besteht sonst Brand- und Stromschlaggefahr. • Das Bedienfeld und die Abdeckung des Steuerkastens müssen sicher installiert werden. - Es besteht sonst Brand- und Stromschlaggefahr. • Installieren Sie immer einen dedizierten Stromkreis mit einem Hauptschalter.
Seite 9 SICHERHEITSANWEISUNGEN • Verwenden Sie eine Vakuumpumpe oder Inertgas (Stickstoff), wenn Sie einen Lecktest oder eine Luftspülung durchführen. Verdichten Sie keine Luft oder Sauerstoff und verwenden Sie keine brennbaren Gase. - Es besteht die Gefahr von Tod, Verletzung, Feuer oder Explosion. •...
Seite 10 SICHERHEITSANWEISUNGEN • Flexible Kältemittelverbinder (wie Verbindungsleitungen zwischen Innen- und Außengerät), die im Normalbetrieb verschoben werden können, sind vor mechanischen Beschädigungen zu schützen. (für R32) • Die Verrohrung muss vor physischer Beschädigung geschützt werden. (für R32) • Mechanische Verbindungen müssen zu Wartungszwecken zugänglich sein.
Seite 11 SICHERHEITSANWEISUNGEN • Bei Rauch, merkwürdigen Geräuschen oder Gerüchen, die vom Gerät ausgehen, den Hauptschalter ausschalten oder den Stecker des Stromversorgungskabels aus der Netzsteckdose ziehen. - Es besteht Brand- oder Stromschlaggefahr. • Beenden Sie während eines Sturms oder Hurrikans den Betrieb und schließen Sie das Fenster.
Seite 12 SICHERHEITSANWEISUNGEN • Wenn das Gerät eingetaucht (geflutet oder untergetaucht) wird, kontaktieren Sie ein autorisiertes Service-Center. - Es besteht sonst Brand- und Stromschlaggefahr. • Achten Sie darauf, dass Wasser nicht direkt auf das Gerät gegossen wird. - Es besteht Brand- und Stromschlaggefahr sowie die Gefahr einer Beschädigung des Geräts.
Seite 13: Betrieb
SICHERHEITSANWEISUNGEN • Regelmäßige Reinigung (mehr als einmal/Jahr) der Staub- oder Salzpartikel auf den Wärmetauschern mit Wasser. (für R32) • Halten Sie alle erforderlichen Lüftungsöffnungen frei von Hindernissen. (für R32) ACHTUNG Installation • Überprüfen Sie stets nach der Installation oder Reparatur des Geräts, ob Gas (Kühlmittel) austritt.
Seite 14 SICHERHEITSANWEISUNGEN • Während der Wartung und beim Austausch von Bauteilen muss der Stecker des Geräts gezogen werden. • Die feste Verkabelung muss gemäß der Verdrahtungsregeln Möglichkeiten zur Abschaltung beinhalten. • Der mit dem Gerät mitgelieferte Installationssatz muss verwendet werden, denn der alte Installationssatz darf nicht wiederverwendet werden.
Seite 15: Installationsteile

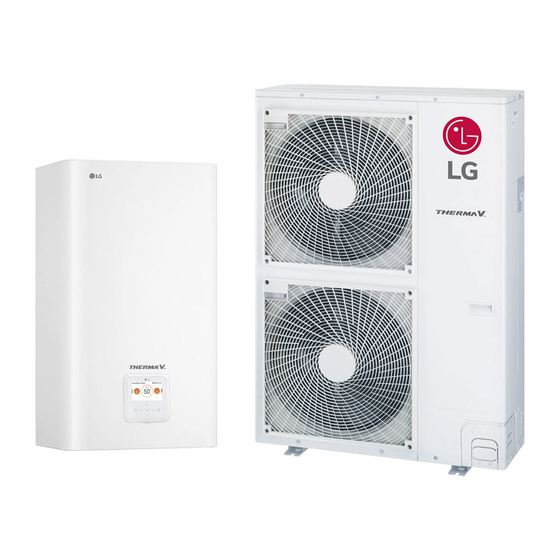

INSTALLATIONSTEILE INSTALLATIONSTEILE Danke, dass Sie sich für die LG Electronics Luft-Wasser-Wärmepumpe entschieden haben. Stellen Sie bitte vor Beginn der Installation sicher, dass sich alle Teile in der Produktverpackung befinden. (Zur Aufteilung) LIEFERUMFANG INNENGERÄT Komponente Abbildung Menge Komponente Abbildung Menge Innengerät...
Seite 16 INSTALLATIONSTEILE (Für Hydrosplit) LIEFERUMFANG INNENGERÄT Komponente Abbildung Menge Komponente Abbildung Menge Innengerät Montageschablone LIEFERUMFANG AUSSENGERÄT Komponente Abbildung Menge Außengerät U3 Chassis Verschlusskappe Verschlussnoppe Montageanleitung Bedienungs und montageanleitung Strainer Klappe...
Seite 17 INSTALLATIONSTEILE Installationswerkzeuge Abbildung Bezeichnung Abbildung Bezeichnung Schraubenzieher Ohmmeter Elektrische Sechskantschlüssel Bohrmaschine Maßband, Messer Ammeter Kernbohrer Leckanzeiger Thermometer, Schraubenschlüssel Horizontalmessgerät Drehmomentschlüssel Bördelgerätesatz Verteilerrohr-Messgerät Vakuumpumpe...
Seite 18: Allgemeine Informationen
ALLGEMEINE INFORMATIONEN ALLGEMEINE INFORMATIONEN Mit fortschrittlicher Invertertechnologie ist für Anwendungen wie Fußbodenheizungen, Fußbodenkühlungen und Warmwasserbereitung geeignet. Über Schnittstellen zu verschiedenem Zubehör kann der Benutzer die Einsatzbereiche anpassen. In diesem Kapitel werden allgemeine Informationen zu dargestellt, um den Installationsvorgang zu ermitteln. Lesen Sie sich dieses Kapitel vor Beginn der Installation sorgfältig durch und erhalten Sie hilfreiche Informationen zur Installation.
Seite 19: Modellname Werkseitig (Für Hydrosplit)
ALLGEMEINE INFORMATIONEN Modellname werkseitig (Für Hydrosplit) Außengerät Seriennummer Funktionen B: Hydrosplit-Typ Elektrische Nennleistungen 6: Einphasig 220-240 V~ 50 Hz 8: Dreiphasig 380-415 V~ 50 Hz Heizleistung 12 : 12 kW 14 : 14 kW 16 : 16 kW Modelltyp W: Umkehr-Wärmepumpe Komponente B: Monoblock ZH : Luft-Wasser-Wärmepumpe für R32...
Seite 20: Modellname Käufer (Für R410A)
ALLGEMEINE INFORMATIONEN Modellname Käufer (Für R410A) Außengerät 3 Serie Seriennummer Chassis U3, U4 Elektrische Nennleistungen 1 : 50 Hz 220-240 V~ 3 : 50 Hz 380-415 V 3N~ Wärmeleistung Beispiel) “05” : 5 kW, “07” : 7 kW, “09” : 9 kW “12”...
Seite 21: Modellname Käufer (Für R32-Aufteilung)
ALLGEMEINE INFORMATIONEN Modellname Käufer (Für R32-Aufteilung) Außengerät Seriennummer Chassis Klassifizierung U : Außengerät Kühlmittel R : R32 M : Mittlere Temperatur Elektrische Nennwerte 1 : 1Ø, 220-240 V AC 50 Hz Wärmeleistung Beispiel) 9 kW : ‘09’ Klassifizierung U : Außengerät H : Luft zu Wasser Wärmepumpe Innengerät 0 Serie...
Seite 22: Modellname Käufer (Für Hydrosplit)
ALLGEMEINE INFORMATIONEN Modellname Käufer (Für Hydrosplit) Außengerät Seriennummer Chassis Komponente U : Außengerät B: Hydrosplit-Typ Kältemittel R : R32 M : Mittlere Temperatur Elektrische Nennleistungen 1 : 1Ø, 220-240 V~ 50 Hz 3 : 3Ø, 380-415 V~ 50 Hz Heizleistung Ex) 12 kW : “12”, 14 kW : “14”, 16 kW : “16”...
Seite 23: Modellname Und Zugehörige Informationen
ALLGEMEINE INFORMATIONEN Modellname und zugehörige Informationen Modellname Kapazität Integrierter Stromquelle Außengerät Innengerät elektrischer Stromquelle (Elektrischer Heizung Kühlung Erhitzer (Gerät) Kühlmittel Kapazität Kapazität Erhitzer) (kW) (kW) Serie Phase Serie Phase (kW) (kW) (kW) 1Ø 1Ø 6 (3+3) 220-240 V~50 Hz 220-240 V~50 Hz 12.0 10.4 1Ø...
Seite 24: Teile Und Abmessungen
ALLGEMEINE INFORMATIONEN Teile und Abmessungen Innengerät(Für R410A) : Extern (Gerät: mm) Beschreibung Nein Name Anmerkungen Bedienpanel Eingebaute Fernbedienung...
Seite 25 ALLGEMEINE INFORMATIONEN Innengerät(Für R410A) : Intern (Gerät: mm) 289.6 84.5 76 41...
Seite 26 ALLGEMEINE INFORMATIONEN Beschreibung Nein Name Anmerkungen Ausgangswasserrohr Stecker PT 1 Zoll Eingangswasserrohr Stecker PT 1 Zoll Refrigerant Pipe Ø 9.52 mm Kühlmittelrohr Ø 15.88 mm Wasserpumpe Max. Förderhöhe 9.5 / 7 / 6 m Sicherheitsventil Öffnet sich bei Wasserdruck von 3 Bar Kontrollkasten Leiterplatten und Anschlussklemmen Stromzufuhr zur elektrischen Heizung wird bei 90 °C...
Seite 27: Außengerät(Für R410A) : Extern
ALLGEMEINE INFORMATIONEN Außengerät(Für R410A) : Extern Heizleistung des Gerätes: 4 Öffnungen für 12 kW,14 kW,16 kW Dübelschrauben U3 Chassis (Gerät: mm) Träger Beschreibung Nein Nein Wartungsventil Flüssigkeitsseite Wartungsventil Gasseite Abluftgitter...
Seite 28 ALLGEMEINE INFORMATIONEN Heizleistung des Gerätes: 5 kW,7 kW,9 kW 4 Öffnungen für U4 Chassis Dübelschrauben (Gerät : mm) Träger Beschreibung Nein Nein Wartungsventil Flüssigkeitsseite Wartungsventil Gasseite Abluftgitter...
Seite 29: Innengerät(Für R32-Aufteilung) : Extern
ALLGEMEINE INFORMATIONEN Innengerät(Für R32-Aufteilung) : Extern 4 Serie (Gerät : mm) Beschreibung Nein Name Anmerkungen Bedienpanel Eingebaute Fernbedienung...
Seite 30 ALLGEMEINE INFORMATIONEN Innengerät(Für R32-Aufteilung) : Extern 5 Serie (Gerät : mm) Beschreibung Nein Name Anmerkungen Bedienpanel Eingebaute Fernbedienung...
Seite 31 ALLGEMEINE INFORMATIONEN Innengerät(Für R32-Aufteilung) : Intern 4 Serie (Gerät : mm) 289.5 84.9 115.6 123.3 40.7...
Seite 32 ALLGEMEINE INFORMATIONEN Innengerät(Für R32-Aufteilung) : Intern 5 Serie (Gerät : mm) 84.5 115.5 123.5...
Seite 33 ALLGEMEINE INFORMATIONEN Beschreibung Nein Name Anmerkungen Ausgangswasserrohr Stecker PT 1 Zoll Eingangswasserrohr Stecker PT 1 Zoll Refrigerant Pipe Ø 9.52 mm Kühlmittelrohr Ø 15.88 mm Wasserpumpe Umlauf des Wassers Sicherheitsventil Öffnet sich bei Wasserdruck von 3 Bar Kontrollkasten Leiterplatten und Anschlussklemmen Stromzufuhr zur elektrischen Heizung wird bei 90 °C Thermalschalter gestoppt (manuelles Zurücksetzen auf 55 °C)
Seite 34: Außengerät(Für R32-Aufteilung) : Extern
ALLGEMEINE INFORMATIONEN Außengerät(Für R32-Aufteilung) : Extern Heizleistung des Gerätes: 4 Öffnungen für 5 kW,7 kW,9 kW Dübelschrauben U4 Chassis (Gerät : mm) Träger Beschreibung Nein Nein Wartungsventil Flüssigkeitsseite Wartungsventil Gasseite Abluftgitter...
Seite 35: Innengerät (Für Hydrosplit): Extern
ALLGEMEINE INFORMATIONEN Innengerät (für Hydrosplit): Extern (Gerät : mm) Beschreibung Nein Name Anmerkungen Bedienpanel Eingebaute Fernbedienung...
Seite 36 ALLGEMEINE INFORMATIONEN Innengerät (für Hydrosplit): Intern (Gerät : mm) 84.5...
Seite 37 ALLGEMEINE INFORMATIONEN Beschreibung Nein Name Anmerkungen Austrittswasserrohr Männlicher PT 1 Zoll Einlasswasserrohr Männlicher PT 1 Zoll Wasserpumpe Wasserkreislauf Sicherheitsventil Offen bei Wasserdruck von 3 bar Schaltkasten PCB- und Klemmenkasten Durchflusssensor Bereich: 5 ~ 80 l/Min. Drucksensor Zeigt Kreislaufwasserdruck an Ausgleichsbehälter Absorbiert Volumenänderung von erwärmtem Wasser Entlüftung Luftpumpen bei Wasseraufladung...
Seite 38: Außengerät (Für Hydrosplit): Extern
ALLGEMEINE INFORMATIONEN Außengerät (für Hydrosplit): Extern Heizleistung des Gerätes: 12 kW, 14 kW, 16 kW 4 Öffnungen für U3 Chassis Dübelschrauben (M10) (Gerät : mm) Beschreibung Nein Name Einlasswasserrohr Austrittswasserrohr Luftaustrittsgitter...
Seite 39: Steuerungskomponenten (Für Das Split-R32-Innengerät Der 4Er Reihe, Für Das Split-R410A-Innengerät Der 3Er Reihe)
ALLGEMEINE INFORMATIONEN Steuerungskomponenten (Für das Split-R32-Innengerät der 4er Reihe, für das Split-R410A-Innengerät der 3er Reihe) Reglerkasten Innengerät 1Ø Elektroheizung Modell bis 30. ab 1. Produktionsdatum Sept. 2019 Okt. 2019 Mit Magnetschalter Mit Heizer-PCB Beschreibung Nein Name Anmerkungen Die Anschlussklemmen ermöglichen einen einfachen Anschlussklemmen Anschluss der Feldverdrahtung Der FI-Schalter schützt die Einheit vor Überlastung oder...
Seite 40: Steuerungskomponenten (Für Das Split-Innengerät Der 5Er Reihe)
ALLGEMEINE INFORMATIONEN Steuerungskomponenten (Für das Split-Innengerät der 5er Reihe) 1Ø Elektroheizung Modell Beschreibung Nein Name Anmerkungen Die Anschlussklemmen ermöglichen einen einfachen Anschlussklemmen Anschluss der Feldverdrahtung Der FI-Schalter schützt die Einheit vor Überlastung oder FI-Schalter der Einheit Kurzschlüssen. FI-Schalter für die Der FI-Schalter schützt die Wassertankheizung im Wassertankheizung Brauchwassertank gegen Überlastung oder Kurzschlüsse.
Seite 41: Steuerteile (Für Hydrosplit)
ALLGEMEINE INFORMATIONEN Steuerteile (für Hydrosplit) Steuerbox: Innengerät Beschreibung Nein Name Anmerkungen Die Anschlussklemmen ermöglichen einen einfachen Anschlussklemmen Anschluss der Feldverdrahtung Hauptleiterplatte Die Hauptleiterplatte steuert den Betrieb der Einheit...
Seite 42: Bedienungsfeld
ALLGEMEINE INFORMATIONEN Bedienungsfeld Betriebsanzeige Taste „Zurück“ Taste „Ein/Aus“ Taste „OK“ Tasten „hoch/runter /links/rechts“ Betriebsanzeige Statusanzeige für Betrieb und Einstellungen Wenn Sie aus den Einstellungen zur vorherigen Stufe Taste „Zurück“ zurückkehren Tasten Wenn Sie die Einstellungswerte des Menüs verändern „hoch/runter/links/rechts“ Taste „OK“ Wenn Sie die Einstellungswerte des Menüs speichern Taste „Ein/Aus“...
Seite 43: Typisches Installationsbeispiel
ALLGEMEINE INFORMATIONEN Typisches Installationsbeispiel ACHTUNG Wenn zusammen mit einem bestehenden Kessel installiert wird, sollten der Kessel nicht zusammen betrieben werden. Wenn die Eintrittswassertemperatur von über 55 °C liegt, stellt die Anlage den Betrieb ein, um mechanischen Schaden am Produkt zu vermeiden. Für den detaillierten Schaltplan und die Wasserleitungen kontaktieren Sie bitte einen autorisierten Installateur.
Seite 44: Fall 2 : Anschluss Des Warmwasserspeichers
ALLGEMEINE INFORMATIONEN FALL 2 : Anschluss des Warmwasserspeichers Draussen Innen Innengerät Außengerät M / F Warmwasser Ventilator Bodenheizungskreislauf Heizung -Luftkühler Warmwa Warmwa Warmwa -ssertanks -ssertanks -ssertanks Stadtwasser HINWEIS Warmwa • Warmwasserspeicher -ssertanks - Er muss mit einer internen elektrischen Heizung ausgestattet sein, um in der sehr kalten Jahreszeit ausreichend Heizenergie zu erzeugen.
Seite 45: Fall 3 : Anschluss Solarthermische Anlage
ALLGEMEINE INFORMATIONEN FALL 3 : Anschluss solarthermische Anlage Draussen Innen Innengerät Außengerät M / F Solar-Wärmequelle Warmwasser Warmwa -ssertanks Ventilator Bodenheizungskreislauf Heizung -Luftkühler Warmwa Warmwa Warmwa -ssertanks -ssertanks -ssertanks Stadtwasser HINWEIS • Warmwasserspeicher - Er muss mit einer internen elektrischen Heizung ausgestattet sein, um in der sehr kalten Jahreszeit ausreichend Heizenergie zu erzeugen.
Seite 46 - Bei der Heizung, darf die Hauptzone nicht höher als die zusätzliche Zone sein. - Bei der Kühlung, darf die Hauptzone nicht niedriger als die zusätzliche Zone sein. - Die Typen und Spezifikationen des Mischungskits müssen den Kapiteln 4 und 7 des Installationshandbuchs von THERMA V entsprechen. Raumthermostat Hohe Temperatur...
Seite 47: Fall 5: Verbindung Mit Einem Dritter
ALLGEMEINE INFORMATIONEN FALL 5: Verbindung mit einem Dritter 3-Wege-V/V-Richtung Kessel Ein: Kessel Aus: Draussen Innen Innengerät Kessel Außengerät Pufferspeicher M / F Fußbodenkreis Fußbodenkreis Fußbodenkreis HINWEIS • Warmwasserspeicher - Fremdkessel - Sie können den Kessel automatisch und manuell steuern, indem Sie die Außentemperatur und die eingestellte Temperatur vergleichen.
Seite 48: Kreislaufdiagramm
ALLGEMEINE INFORMATIONEN Kreislaufdiagramm (Für R410A) Außengerät 3 Serie FLÜSSIGE SEITE Service Innenraumplatte -Ventil Wärmetauscher (3-Wege) Wasser. Aus Außengerät Wärmetauscher Wasser. Ein 4-Wege Drucksensor -Ventil GASSEITE Service (Zubehör) -Ventil (3-Wege) Akkumulator Kompressor Außengerät 4 Serie FLÜSSIGE SEITE Service Innenraumplatte -Ventil Wärmetauscher (3-Wege) Wasser.
Seite 49 ALLGEMEINE INFORMATIONEN Beschreibung Leiterplatinenans Kategorie Symbol Beschreibung Anmerkungen chluss Drucksensor CN_H_PRESS Mittlerer Temperatursensor CN_MID Kondensator Temperatursensor Kompressor- CN_DISCHA Auslassrohr Außengerät Temperatursensor Kompressor- CN_SUCTION Ansaugrohr - Die Beschreibungen beziehen sich Temperatursensor Kondensator CN_C_PIPE auf den Kühlungsmodus. Außentemperatursensor CN_AIR Elektronisches Drosselventil CN_EEV1_WH Temperatursensor Auslass- CN_PIPE_OUT Verdampfer...
Seite 50: Kreislaufdiagramm (Für R32-Aufteilung)
ALLGEMEINE INFORMATIONEN Kreislaufdiagramm (Für R32-Aufteilung) <Kältemittelseite> <Wasserseite> : Kühlen : Heizen Hochdru cksensor Druckschalter <Innengerät> Entlüfter A8/A9 Schalldämpfer Speicher Ausdehnungsgefäß EEV1 Überdruckventil Wasser Druckmesser Entlüfter EEV3 (Inj.EEV) Wasser Ein Schmutzfänger Durchﬂusssensor [PHE] <Innen im teilt-produkt> Beschreibung Kategorie Symbol Beschreibung Leiterplatinenanschluss Temperatursensor des Ansaugrohrs des Kompressors CN_SUCTION Einlass-IHEX Temperatursensor...
Seite 51: Kreislaufdiagramm (Für Hydrosplit)
ALLGEMEINE INFORMATIONEN Kreislaufdiagramm (Für Hydrosplit) <Kältemittelseite> <Wasserseite> : Kühlen : Heizen Innengerät <Hinzugefügtes> Entlüfter A8/A9 Hochdru cksensor Ausdehnungsgefäß Druckschalter Überdruckventil Schalldämpfer Speicher Entlüfter Drucksensor EEV1 Durchﬂusssensor Wasser EEV2 (Inj.EEV) Wasser Ein Schmutzfänger [PHE] <Im Hydrosplit> Beschreibung Kategorie Symbol Beschreibung Leiterplatinenanschluss PHEX Flüssigkeitstemperatursensor CN_PIPE_IN Outdoor-HEX Mitteltemperatursensor...
Seite 52: Wasserkreislauf
ALLGEMEINE INFORMATIONEN Wasserkreislauf (Für R410A)
Seite 53 - Diese Anlage besitzt u. U. folgende Komponenten: Sonnenkollektor, Sensoren, Thermostate, Zwischen- THERMISCHE - Zubehör und Montage am Einsatzort durch Dritthersteller Wärmetauscher, Wasserpumpe usw. (kein Anschluss) - Zur Nutzung des von der THERMISCHEN SOLARANLAGE SOLARANLAGE (separat erhältlich) erzeugten Warmwassers muss der Endverbraucher eine LG LWWPSolaranlage installieren.
Seite 54 ALLGEMEINE INFORMATIONEN Wasserkreislauf (Für R32-Aufteilung)
Seite 55 - Diese Anlage besitzt u. U. folgende Komponenten: Sonnenkollektor, Sensoren, Thermostate, Zwischen- THERMISCHE - Zubehör und Montage am Einsatzort durch Dritthersteller Wärmetauscher, Wasserpumpe usw. (kein Anschluss) - Zur Nutzung des von der THERMISCHEN SOLARANLAGE SOLARANLAGE (separat erhältlich) erzeugten Warmwassers muss der Endverbraucher eine LG LWWPSolaranlage installieren.
Seite 56 ALLGEMEINE INFORMATIONEN Wasserkreislauf (Für Hydrosplit)
Seite 57 ALLGEMEINE INFORMATIONEN Description (Für Hydrosplit) Kategorie Symbol Beschreibung Leiterplatinenanschluss Anmerkungen Die Bedeutung wird basierend auf dem Kühlmodus Kältemitteltemperatursensor (Flüssigkeitsseite) CN_PIPE_IN ausgedrückt. Einlass-Wassertemperatursensor CN_WATER_IN Einlass-Wassertemperatursensor Auslass-Wassertemperatursensor CN_WATER_OUT Auslass-Wassertemperatursensor Außengerät - Zubehör und Montage am Einsatzort durch Dritthersteller (separat erhältlich) Magnetfilter (kein Anschluss) - Es wird dringend empfohlen, einen zusätzlichen Filter am Heizwasserkreislauf anzubringen.
Seite 58: Aussengerätemontage
AUSSENGERÄTEMONTAGE AUSSENGERÄTEMONTAGE Das Außengerät des wird zum Austausch von erwärmter mit der Umgebungsluft im Außenbereich montiert. Daher muss ein geeigneter Standort für das Außengerät unter Beachtung der besonderen Bedingungen gewählt werden. Dieses Kapitel enthält Anleitungen zur Montage des Außengerätes, zum Verlegen der Anschlüsse zum Innengerät sowie Hinweise bei der Montage in Küstengebieten.
Seite 59: Transport Des Geräts
AUSSENGERÄTEMONTAGE Transport des Geräts • Wird das Hängegerät getragen, führen Sie die Seile zwischen den Beinen des Sockels unter dem Gerät durch. • Heben Sie das Gerät immer dann an, wenn die Seile an vier Punkten befestigt sind, sodass der Aufprall nicht auf das Gerät übergeht.
Seite 60 AUSSENGERÄTEMONTAGE ACHTUNG Seien Sie sehr vorsichtig, wenn Sie das Produkt tragen. • Tragen Sie das Produkt icht alleine, wenn es mehr als 20 kg wiegt. • PP-Bänder werden für die Verpackung einiger Produkte verwendet. Verwenden Sie sie nicht als Transportmittel, da sie gefährlich sind. •...
Seite 61: Montage In Küstengebieten
AUSSENGERÄTEMONTAGE Montage in Küstengebieten ACHTUNG • Das Gerät darf nicht in Bereichen installiert werden, in denen korrosive Gase wie Säure oder alkalisches Gas erzeugt werden. • Installieren Sie das Gerät nicht in einem Gebiet, wo es direktem Seewind (Salzwind) ausgesetzt ist. Das kann zu Korrosion auf dem Gerät führen. Korrosion, insbesondere auf dem Kondensator und den Verdampferlamellen, können zu einem Versagen des Geräts oder ineffizienter Leistung führen.
Seite 62: Vorsichtshinweise Im Winter Und Bei Jahreszeitlich Bedingten Winden
AUSSENGERÄTEMONTAGE Vorsichtshinweise im Winter und bei jahreszeitlich bedingten Winden • In Schneegebieten oder an sehr kalten Orten müssen ausreichende Schutzmaßnahmen getroffen werden, um den ordnungsgemäßen Betrieb des Gerätes zu gewährleisten. • Achten Sie im Winter auf starke Winde oder Schneefall, auch in anderen Gebieten. •...
Seite 63: Innengerätemontage
INNENGERÄTEMONTAGE INNENGERÄTEMONTAGE Das Innengerät des wird im Innenbereich montiert, so dass sowohl der Anschluss der Unterboden-Wasserrohre als auch des Kältemittelrohrs vom Außengerät möglich ist. Dieses Kapitel enthält Voraussetzungen an den Standort. Des Weiteren finden Sie Hinweise zur Montage von Dritthersteller-Zubehör. Voraussetzungen zur Montage des Innengerätes An den Montageort sind bestimmte Voraussetzungen erforderlich, wie z.
Seite 64 INNENGERÄTEMONTAGE Wandmontage Schritt 1. Entfernen Sie die Fernbedienung aus dem Bedienpanel und lösen Sie das Kabel. ACHTUNG Nach der abgeschlossenen Installation können Sie die Fernbedienung wieder zurückstecken. HINWEIS Verwenden Sie einen Flachschraubenzieher oder eine Münze, um das Gehäuse der Fernbedienung zu entfernen. Schritt 2.
Seite 65 INNENGERÄTEMONTAGE Schritt 4. Entfernen Sie das Einbaubrett. Schrauben Sie die Schrauben in die Lochmarkierungen in der Wand. Für eine feste Montage des Innengerätes sollten ausschließlich Dübelschrauben der Größe M8 bis M11 verwendet werden. HINWEIS Statt den Ankerbolzen M8-M11 können Sie auch selbstbohrende Schrauben verwenden. Allerdings empfehlen wir die Ankerbolzen M8-M11.
Seite 66: Anforderung An Den Bodenbereich: Innengerät (Für R32-Aufteilung)
INNENGERÄTEMONTAGE Anforderung an den Bodenbereich: Innengerät (für R32-Aufteilung) ) im System ≥1.842 kg ist, müssen die in der folgenden - Wenn die gesamte Kühlmittelladung (m Tabelle aufgeführten Zusatz-Anforderungen an den Bodenbereich befolgt werden. Raum A Raum B > 0.5 * AV >...
Seite 67: Anforderungen An Die Belüftung
INNENGERÄTEMONTAGE Anforderungen an die Belüftung • Die Belüftungsöffnungen, eine am Boden, eine auf der Oberseite, dienen zu Belüftungszwecken zwischen Raum A und Raum B. • Bodenöffnung : - Muss die Mindestbereichsanforderung von AVmin erfüllen. - Die Öffnung muss sich 300 mm über dem Boden befinden - Mindestens 50 % des erforderlichen Öffnungsbereichs müssen 200 mm über dem Boden sein.
Seite 68 INNENGERÄTEMONTAGE Tabelle 2 - Mindestbodenbereich Mindestbodenbereich A Gesamref. + Menge m (kg) Basierend auf h = 1.3 m 1.84 6.15 1.86 6.27 1.88 6.41 1.90 6.54 1.92 6.68 1.94 6.82 1.96 6.96 1.98 7.11 2.00 7.25 2.02 7.40 2.04 7.54 2.06 7.69 (kg)
Seite 69 INNENGERÄTEMONTAGE Tabelle 3 - Mindest-Öffnungsbereich für eine natürliche Belüftung Mindest-Öffnungsbereich AV (Basierend auf h = 1.3 m) Raum Gesamref. Menge m (kg) HINWEIS - Der Wert der „Installationshöhe (h )“ wird bei diesem Gerät als 1 300 mm angenommen, um IEC 60335-2-40:2013 A1 2016, Klausel GG2 zu erfüllen. - Für Zwischenwerte von R A wird der Wert berücksichtigt, der mit dem niedrigeren aum A...
Seite 70: Elektrische Anschlüsse
INNENGERÄTEMONTAGE Elektrische Anschlüsse Es müssen zwei Kabeltypen am Außengerät angeschlossen werden: Ein ‘Netzkabel’ und ein ‘Anschlusskabel’. Das Netzkabel dient zur Stromversorgung des Außengerätes. Dieses Kabel wird normalerweise zwischen einer externen Stromquelle (z. B. ein Hauptstromverteiler im Haus) und dem Außengerät angeschlossen. Das Anschlusskabel hingegen wird zwischen Außengerät und Innengerät angeschlossen und dient zur Stromversorgung des Innengerätes sowie zur Kommunikation zwischen Außengerät und Innengerät.
Seite 71: Vorsichtshinweise Beim Verlegen Der Netzkabel
INNENGERÄTEMONTAGE Vorsichtshinweise beim Verlegen der Netzkabel Für die Kabelanschlüsse an die Netzanschlussleiste sollten runde Anschlussösen verwendet werden. Netzkabel Runde Anschlussöse Falls keine Anschlussösen vorhanden sind, gehen Sie wie folgt vor. - Es dürfen keine Kabel unterschiedlicher Stärke an der Anschlussklemme befestigt werden. (Bei starker Wärmeentwicklung könnte sich eines der Kabel lösen.) - Mehrere Kabel gleicher Stärke müssen wie in der Abbildung gezeigt angeschlossen werden.
Seite 72 INNENGERÄTEMONTAGE Hinweise zur Qualitat der offentlichen Stromversorgung Dieses Gerat entspricht den folgenden Richtlinien: - EN/IEC 61000-3-12 (1), vorausgesetzt die Kurzschlussleistung Ssc an der Schnittstelle zwischen Stromversorgung des Benutzers und des offentlichen Stromnetzes ist großer als oder gleich dem Mindestwert fur Ssc. Es liegt in der Verantwortung des Monteurs bzw. des Benutzers des Systems sicherzustellen, ggf.
Seite 73: Anschluss Der Rohrleitungen Und Kabel Am Aussengerät
ANSCHLUSS DER ROHRLEITUNGEN UND KABEL AM AUSSENGERÄT In diesem Kapitel werden die Kältemittelrohranschlüsse und die elektrischen Kabelanschlüsse am Außengerät beschrieben. Die meisten Arbeitsschritte sind ähnlich zu denen eines LG Klimagerätes. *Rohre und Drähte sollten für die Installation des Produkts separat erworben werden.
Seite 74: Vorbereitung Für Rohrleitungen
ANSCHLUSS DER ROHRLEITUNGEN UND KABEL AM AUSSENGERÄT Vorbereitung für Rohrleitungen - Daher die Lötarbeiten wie folgt ausführen. Führen Sie im folgenden Verfahren korrekte Aufweitarbeiten durch. - Verwenden Sie das deoxidierte Kupfer als Installationsmaterial Schritt 1. Rohre und Kabel schneiden. Kupferrohr - Verwenden Sie den Einbausatz für Rohrleitungen Geneigt Uneben Rau 90°...
Seite 75: Rohranschlüsse Am Innengerät
ANSCHLUSS DER ROHRLEITUNGEN UND KABEL AM AUSSENGERÄT Rohranschlüsse am Innengerät CDer Rohranschluss am Innengerät erfolgt in zwei Schritten. Lesen Sie die folgenden Anleitungen sorgfältig. Schritt 1. Vorbefestigung. - Richten Sie die Mitte der Rohre aus und ziehen Sie die Schraubenmutter mit der Hand fest. Rohrleitungen der Schraubenmutter Schritt 2.
Seite 76: Anschluss Von Netzkabel Und Anschlusskabeln
ANSCHLUSS DER ROHRLEITUNGEN UND KABEL AM AUSSENGERÄT Schritt 2. Befestigung Kontinuierlich - Richten Sie die Mitte der Rohre aus und ziehen Sie die Schraubenmutter mit der Hand fest. - Ziehen Sie die Schraubenmutter mit einem Schraubenschlüssel bis zum Klicken fest. - Drehmomente.
Seite 77 ANSCHLUSS DER ROHRLEITUNGEN UND KABEL AM AUSSENGERÄT Schritt 3. : Verwenden Sie Kabelklemmen, um ein Verrutschen des Netz- und Anschlusskabels zu verhindern. Schritt 4. : Befestigen Sie die Seitenblende mit den Schrauben am Außengerät. Anschlussleiste (für Anschlusskabel) Anschluss für Hauptstromversorgung (für Netzkabel) Kabelklemme (oder Kabelklemme)
Seite 78: Abschließende Arbeiten
ANSCHLUSS DER ROHRLEITUNGEN UND KABEL AM AUSSENGERÄT ACHTUNG Das am Gerät angeschlossene Netzkabel sollte die folgenden technischen Daten aufweisen. Abschließende Arbeiten Nach dem Anschluss der Rohre und elektrischen Kabel müssen die Rohre gebogen und einige Tests durchgeführt werden. Die Dichtigkeitsprüfung sollte besonders sorgfältig durchgeführt werden, da ein Leck des Kältemittels eine direkte Minderung der Leistung zur Folge hat.
Seite 79: Dichtigkeitsprüfung Und Leerpumpen
ANSCHLUSS DER ROHRLEITUNGEN UND KABEL AM AUSSENGERÄT Dichtigkeitsprüfung und Leerpumpen Luft und Feuchtigkeit im Kühlsystem haben unerwünschte Auswirkungen, wie im Folgenden aufgeführt. - Der Druck im System steigt. - Betriebsstrom steigt. - Leistung von Kühlung (bzw. Erwärmung) sinkt. - Feuchtigkeit im Kühlkreislauf kann gefrieren und die Kapillarrohre verstopfen. - Wasser kann Korrosion von Teilen im Kühlsystem verursachen.
Seite 80: Außengerät
ANSCHLUSS DER ROHRLEITUNGEN UND KABEL AM AUSSENGERÄT Leerpumpen Innengerät - Das zuvor beschriebene Ende des Füllschlauchs an die Vakuumpumpe anschließen, um Rohrleitung und Innengerät leer zu pumpen. Die Hebel "Lo" und "Hi" des Mehrwegeventils müssen geöffnet sein. Die Vakuumpumpe starten. Die Dauer des Leerpumpens variiert bei unterschiedlichen Längen der Rohrleitung und der Pumpenleistung.
Seite 81: Anschluss Von Netz- Und Anschlusskabel
ANSCHLUSS DER ROHRLEITUNGEN UND KABEL AM AUSSENGERÄT Anschluss von Netz- und Anschlusskabel (Für Hydrosplit) Dieses Kabel wird im Allgemeinen zwischen einer externen Stromquelle (z. B. dem Hauptstromverteilungsfeld des Benutzerhauses) und dem Gerät angeschlossen Überprüfen Sie vor Beginn der Verkabelung, ob die Kabelspezifikation geeignet ist, und lesen Sie die folgenden Anweisungen und Vorsichtsmaßnahmen SEHR sorgfältig durch Schritt 1 .: Zerlegen Sie die Seitenwand und die Frontplatte vom Gerät, indem Sie die Schrauben lösen.
Seite 82 ANSCHLUSS DER ROHRLEITUNGEN UND KABEL AM AUSSENGERÄT Schritt 2 .: Schließen Sie das Netzkabel an den Hauptstromanschluss an Detaillierte Informationen finden Sie in der folgenden Abbildung Beim Anschließen des Erdungskabels sollte der Durchmesser des Kabels der folgenden Tabelle entsprechen. Schritt 3 .: Verwenden Sie Kabelklemmen (oder Kabelklemmen), um ein unbeabsichtigtes Bewegen des Netzkabels zu verhindern Schritt 4 .: Montieren Sie die Seitenwand wieder mit dem Gerät, indem Sie die Schrauben befestigen...
Seite 83: Elektrische Anschlüsse
ANSCHLUSS DER ROHRLEITUNGEN UND KABEL AM AUSSENGERÄT Elektrische Anschlüsse Allgemeine Hinweise Vor den Kabelanschlüssen am Innengerät sollten die folgenden Punkte beachtet werden. - Elektrische Komponenten am Montageort wie Netzschalter, Trennschalter, Anschlussleitungen oder Reglerkästen sollten den vorgeschriebenen Richtlinien oder Gesetzen entsprechen. - Die Stromversorgung muss ausreichend sein, um die Anlage einschließlich Außengerät, elektrischer Erhitzer, Wassertank-Erhitzer usw.
Seite 84 ANSCHLUSS DER ROHRLEITUNGEN UND KABEL AM AUSSENGERÄT Hinweise zur Anschlussleiste (Für das Split-R32-Innengerät der 4er Reihe, für das Split-R410A-Innengerät der 3er Reihe) Es werden folgende Symbole verwendet: - L, L1, L2: Phasenleiter (230 V AC) - N: Neutralleiter (230 V AC) - BR: Braun, WE: Weiß, BL: Blau, SW: Schwarz Anschlussleiste 1 Stromversorgung der...
Seite 85 ANSCHLUSS DER ROHRLEITUNGEN UND KABEL AM AUSSENGERÄT Hinweise zur Anschlussleiste (Für das Split-Innengerät der 5er Reihe) Es werden folgende Symbole verwendet: - L, L1, L2: Phasenleiter (230 V AC) - N: Neutralleiter (230 V AC) - BR: Braun, WE: Weiß, BL: Blau, SW: Schwarz Anschlussleiste Anschlussleiste Anschlussleiste...
Seite 86 ANSCHLUSS DER ROHRLEITUNGEN UND KABEL AM AUSSENGERÄT Hinweise zur Anschlussleiste (Für Hydrosplit) Es werden folgende Symbole verwendet: - L, L1, L2, L3 : Live (230 V AC) - N: Neutralleiter (230 V AC) - BR: Braun, WE: Weiß, BL: Blau, SW: Schwarz Anschlussleiste 1 Wasserströmung zwischen Stromversorgung der...
Seite 87 ANSCHLUSS DER ROHRLEITUNGEN UND KABEL AM AUSSENGERÄT ACHTUNG Bei einer Länge von über 40 Metern sollte eine separate Datenleitung verwendet werden. Abgeschirmtes Separate Kabel Leitung Netzteil Datenleitung Anschlüsse am Innengerät 1(L) 2(N) 3 1(L) 2(N) 3 Klemmenblock Klemmenblock am Außengerät am Außengerät 1(L) 2(N) 3 (Für Hydrosplit)
Seite 88 ANSCHLUSS DER ROHRLEITUNGEN UND KABEL AM AUSSENGERÄT Kabelanschlüsse am elektrischen Erhitzer ACHTUNG Technische Daten des Netzkabels : Das am Außengerät angeschlossene Netzkabel sollte der Richtlinie IEC 60245 oder HD 22.4 S4 entsprechen(Kabel mit Gummi-Isolation, Typ 60245 IEC 66 oder H07RN-F) 1 Phase(Ø) 3 Phase(Ø) NORMALER BEREICH...
Seite 89 ANSCHLUSS DER ROHRLEITUNGEN UND KABEL AM AUSSENGERÄT ACHTUNG Externe Stromversorgung (eine separate Stromversorgung für das Innengerät und das Außengerät) 1Ø Elektrischen Erhitzers 3Ø Elektrischen Erhitzers (Für Hydrosplit) (Für Hydrosplit)
Seite 90: Anschluss Der Rohrleitungen Und Kabel Am Innengerät
ANSCHLUSS DER ROHRLEITUNGEN UND KABEL AM INNENGERÄT ANSCHLUSS DER ROHRLEITUNGEN UND KABEL AM INNENGERÄT In diesem Kapitel werden die Wasserrohranschlüsse und die elektrischen Kabelanschlüsse am Innengerät beschrieben. Es werden die Anschlüsse des Wasserrohrs und des Wasserkreislaufs, die Wasserbefüllung und die Rohrisolierung beschrieben. Des Weiteren werden die Kabelanschlüsse, die Anschlüsse an der Anschlussleiste, am Außengerät und am elektrischen Erhitzer beschrieben.
Seite 91 ANSCHLUSS DER ROHRLEITUNGEN UND KABEL AM INNENGERÄT WARNUNG Installation von Absperrventilen • Beim Zusammenbau der zwei Absperrventile, die im ‘LWWP-Montagebausatz (AET69364401)’ enthalten sind, ist beim Öffnen und Schließen des Ventils über die Drehhebel ein ploppendes Geräusch zu hören. Dieses Geräusch ist normal und wird durch entweichendes Stickstoffgas im Ventil erzeugt.
Seite 92 ANSCHLUSS DER ROHRLEITUNGEN UND KABEL AM INNENGERÄT Wasserbefüllung (Zur Aufteilung) Halten Sie sich zur Wasserbefüllung an das folgende Verfahren. Schritt 1. Öffnen Sie sämtliche Ventile des gesamten Wasserkreislaufs. Es sollte nicht nur das Innengerät mit Wasser befüllt werden, sondern auch der Unterboden-Wasserkreislauf, der Kreislauf des Brauchwassertanks, der Kreislauf des Ventilator-Luftkühlers und jeder weitere Wasserkreislauf der Anlage.
Seite 93 ANSCHLUSS DER ROHRLEITUNGEN UND KABEL AM INNENGERÄT Wasserbefüllung (Für Hydrosplit) Halten Sie sich zur Wasserbefüllung an das folgende Verfahren. Schritt 1. Öffnen Sie sämtliche Ventile des gesamten Wasserkreislaufs. Es sollte nicht nur das Innengerät mit Wasser befüllt werden, sondern auch der Unterboden-Wasserkreislauf, der Kreislauf des Brauchwassertanks, der Kreislauf des Ventilator-Luftkühlers und jeder weitere Wasserkreislauf der Anlage.
Seite 94: Wasserpumpenkapazität
ANSCHLUSS DER ROHRLEITUNGEN UND KABEL AM INNENGERÄT Wasserpumpenkapazität Die wasserpumpe uns variabler art, die in der lage ist, umflussrate, daher kann es erforderlich sein, die Standardgeschwindigkeit der Wasserpumpe im Falle von Wassergeräuschen zu ändern. In den meisten Fällen wird jedoch dringend empfohlen, die Geschwindigkeit auf Maximum zu setzen.
Seite 95: Leistungskurve
ANSCHLUSS DER ROHRLEITUNGEN UND KABEL AM INNENGERÄT Leistungskurve Innengerät : Elektrischen Erhitzers 1Ø, Innengerät : Elektrischen Erhitzers 3Ø Pumpenmodell : PY-122NDDD3 (für R410A) 8 000 7 000 Q-Ht-Kurve 6 000 5 000 Q-N-Kurve 4 000 3 000 2 000 1 000 Pumpleistung,...
Seite 96 ANSCHLUSS DER ROHRLEITUNGEN UND KABEL AM INNENGERÄT MGQ62321902 : UPM3K GEO 20 - 75 CHBL (5 kW, 7 kW, 9 kW / für R32) MGQ62321901 : UPML GEO 20-105 CHBL (12 kW, 14 kW, 16 kW / Für Hydrosplit) Leistungstest basiert auf Standard ISO 9906 mit Vordruck 2.0 bar und Flüssigkeitstemperatur 20 °C.
Seite 97: Wasserqualität
ANSCHLUSS DER ROHRLEITUNGEN UND KABEL AM INNENGERÄT Wasserqualität Die Wasserqualität sollte den EN 98/83 EG-Richtlinien entsprechen. Detaillierte Wasserqualitätsbedingungen finden Sie in den EG-Richtlinien EN 98/83. ACHTUNG • Wenn das Produkt an einem vorhandenen hydraulischen Wasserkreislauf installiert wird, müssen die Hydraulikleitungen gereinigt werden, um Schlamm und Kalkablagerungen zu entfernen.
Seite 98: Wasservolumen Und Ausgehnungsgefäßdruck
ANSCHLUSS DER ROHRLEITUNGEN UND KABEL AM INNENGERÄT Wasservolumen und Ausgehnungsgefäßdruck Im Inneren ist ein Ausdehnungsgefäß mit einem Fassungsvermögen von 8 Litern und 1 bar Vordruck enthalten. Das heißt, laut Volumen-Druck-Diagramm wird standardmäßig ein Gesamtwasservolumen von 230 Litern unterstützt. Wenn das Gesamtvolumen des Wassers aufgrund der Installationsbedingungen geändert wird, sollte der Vordruck so eingestellt werden, dass ein ordnungsgemäßer Betrieb gewährleistet ist.
Seite 99: Montage Von Zubehör
Zubehörgeräte angeschlossen werden. Dieses Kapitel enthält technische Daten zu unterstütztem Dritthersteller-Zubehör sowie Anleitungen zum Anschluss an Dieses Kapitel enthält ausschließlich Hinweise zu Dritthersteller-Zubehör. Hinweise zu von LG Electronics unterstütztem Zubehör finden Sie in der Montageanleitung des jeweiligen Zubehörs. Von LG Electronics zugelassene Zubehörteile Komponente...
Seite 100 MONTAGE VON ZUBEHÖR ACHTUNG • Installieren Sie beim Kühlen die Ablaufwanne. • Falls nicht installiert wird, kann sich das Wasser bilden. • Bitte beziehen Sie sich bei der Installation der Ablaufwanne auf das separate Installationshandbuch. Von Drittherstellern zugelassene Zubehörteile Komponente Zweck Specification •...
Seite 101: Vor Der Installation
MONTAGE VON ZUBEHÖR Vor der Installation WARNUNG Die Folgen sollten vor der Installation beibehalten werden • Die Hauptstromversorgung muss während der Installation von Zubehör von Drittanbietern ausgeschaltet sein. • Zubehör von Drittanbietern sollte den unterstützten Spezifikationen entsprechen. • Für die Installation sollten geeignete Werkzeuge ausgewählt werden. •...
Seite 102: Allgemeine Information
MONTAGE VON ZUBEHÖR Allgemeine Information Die Wärmepumpe unterstützt folgende Thermostate. Leistung Betriebsmodus Unterstützt Nur Heizung (3) Mechanisch (1) 230 V~ Heizung/Kühlung (4) Heizung / Kühlung / WW-Heizung (5) Nur Heizung (3) Elektrisch (2) 230 V~ Heizung/Kühlung (4) Heizung / Kühlung / WW-Heizung (5) (1) Im Inneren des Thermostats befindet sich kein Stromkreis und die Stromversorgung des Thermostats ist nicht erforderlich.
Seite 103: So Verkabeln Sie Den Thermostat
MONTAGE VON ZUBEHÖR So verkabeln Sie den Thermostat Befolgen Sie die nachstehenden Schritte Schritt 1 bis Schritt 5. Schritt 1. Öffnen Sie die Frontabdeckung des Geräts und die Steuerbox. Schritt 2. Identifizieren Sie die Leistungsspezifikation des Thermostats. Wenn es 220-240 V ~ ist, fahren Sie mit Schritt 3 fort.
Seite 104 MONTAGE VON ZUBEHÖR Verkabelung des Heizungs- / Kühlungs- / WW-Heizungs-Thermostaten (Für das Split- Innengerät der 5er Reihe, für Hydrosplit) Befolgen Sie die nachstehenden Schritte Schritt 1 bis Schritt 5. Schritt 1. Öffnen Sie die Frontabdeckung des Geräts und die Steuerbox. Schritt 2.
Seite 105: Kreislauf
MONTAGE VON ZUBEHÖR 2. Kreislauf Der 2. Kreislauf wird in der Regel verwendet, um die Temperatur der 2 Räumen unterschiedlich zu steuern. Um den 2. Kreislauf zu verwenden, müssen Sie ein separates Mischungskit vorbereiten. Das Mischungskit muss in der Hauptzone eingebaut werden. - Hauptzone: Zone, worin die Wassertemperatur beim Heizen am niedrigsten ist.
Seite 106 MONTAGE VON ZUBEHÖR Verkabelung des 2. Kreislaufs (Für das Split-R32-Innengerät der 4er Reihe, für das Split-R410A-Innengerät der 3er Reihe) Befolgen Sie die nachstehenden Verfahren vom Schritt 1 bis Schritt 2. Schritt 1. Legen Sie die vordere Abdeckung des Geräts frei. Schritt 2.
Seite 107 MONTAGE VON ZUBEHÖR [Thermistor für die zweite Schaltung] Sensor Sensorhalter Sensoranschluss Befolgen Sie die Schritte 1 bis 4. Schritt 1. Installieren Sie den Sensorstecker am Auslassrohr der Wasserpumpenmischung. (Um den Sensorstecker an das Rohr anzuschließen, muss geschweißt werden.) Schritt 2. Prüfen Sie, ob das Gerät ausgeschaltet ist. Schritt 3.
Seite 108 MONTAGE VON ZUBEHÖR Verkabelung des 2. Kreislaufs (Für das Split-Innengerät der 5er Reihe, für Hydrosplit) Befolgen Sie die nachstehenden Verfahren vom Schritt 1 bis Schritt 2. Schritt 1. Legen Sie die vordere Abdeckung des Geräts frei. Schritt 2. Finden Sie den Anschlussblock und verbinden Sie die Leitung wie folgt. (L) : Live-Signal von PCB zu der Mischpumpe.
Seite 109: Backup-Heizung Eines Drittanbieters (Für Das Split-Innengerät Der 5Er Reihe, Für Hydrosplit)
MONTAGE VON ZUBEHÖR Backup-Heizung eines Drittanbieters (Für das Split-Innengerät der 5er Reihe, für Hydrosplit) Das Produkt kann durch Anschließen einer zusätzlichen Backup-Heizung verwendet werden. Sie können die Backup-Heizung automatisch und manuell steuern, indem Sie die Wasseraustrittstemperatur der Backup-Heizung mit der eingestellten Temperatur vergleichen. So installieren Sie ein Backup-Heizgerät eines Drittanbieters Befolgen Sie die nachstehenden Anweisungen.
Seite 110 MONTAGE VON ZUBEHÖR [Thermistor für Backup-Heizung von Drittanbietern] Sensor Sensorhalter Sensoranschluss Middle Link Harness Befolgen Sie die Schritte 1 bis 4. Schritt 1. Installieren Sie den Sensorstecker am Auslassrohr der Reserveheizung. (Um den Sensorstecker an das Rohr anzuschließen, muss geschweißt werden.) Schritt 2.
Seite 111: Fremdkessel
MONTAGE VON ZUBEHÖR Fremdkessel Das Produkt kann benutzt werden, indem Sie einen Hilfskessel anschließen. Sie können den Kessel automatisch und manuell steuern, indem Sie die Außentemperatur und die eingestellte Temperatur vergleichen. Wie installiert man einen Kessel eines Drittanbieters Befolgen Sie die nachstehenden Verfahren vom Schritt 1 bis Schritt 3. Schritt 1.
Seite 112: Drittherstellercontroller
Das Produkt kann auch mit einer Steuerung von Drittanbietern verknüpft werden. Sie können externe Steuerungen über das Modbus-Protokoll anschließen, mit Ausnahme der LG-Steuerung. Wenn eine Steuerung eines Drittanbieters verwendet wird, wird die LG-Steuerung nicht gleichzeitig auf AWHP angewendet. So installieren sie Drittherstellercontroller Befolgen Sie die nachstehenden Verfahren vom Schritt 1 bis Schritt 4.
Seite 113: Zählerschnittstelle
MONTAGE VON ZUBEHÖR Zählerschnittstelle Dieses Produkt kann verwendet werden, indem das im Lieferumfang gelieferte Zählerschnittstelle- Modul angeschlossen wird. Das Zählerschnittstelle-Modul kann mit der Kabelfernbedienung kommunizieren. Das Zählerschnittstelle-Modul teilt Ihnen mit, wie viel Strom das Produkt erzeugt. So installieren Sie die Zählerschnittstelle [Teile der Zählerschnittstelle] Gehäuse der Zählerschnittstelle Befolgen Sie die nachstehenden Verfahren vom Schritt 1 bis Schritt 4.
Seite 114: Zentrale Steuerung
MONTAGE VON ZUBEHÖR Zentrale Steuerung Das Produkt kann über die zentrale Steuerung kommunizieren und steuern. Die folgenden Funktionen können im angekoppelten Zustand der zentralen Steuerung gesteuert werden (Betrieb/Stillstand, gewünschte Temperatur, Warmwasserbetrieb/-stopp, Warmwassertemperatur, Vollsperre usw.) Installation von PI485 Befestigen Sie das PCB von PI485, wie in den folgenden Bildern gezeigt. Die detaillierte Installationsmethode finden Sie im Installationsanleitung von PI485 Produktheizleistung: 12 kW, 14 kW, 16 kW UN3-Gehäuse...
Seite 115: Warmwasserspeicher
MONTAGE VON ZUBEHÖR Warmwasserspeicher Um einen Warmwasserkreislauf zu erstellen, ist ein 3-Wege-Ventil und ein Warmwasserspeicher erforderlich. Wenn eine Solarthermieanlage auf dem Installationsfeld vorinstalliert ist, wird ein Solarthermiekit erforderlich, um die Solarthermieanlage mit dem Warmwasserspeicher zu verbinden - Installationsbedingung Der Einbau eines Sanitärwassertanks erfordert folgende Überlegungen : - Der Sanitärwassertank sollte sich am flachen Ort befinden.
Seite 116 MONTAGE VON ZUBEHÖR WARNUNG Installieren Sie die Rückspeisepumpe Wenn mit einem Warmwasserspeicher verwendet wird, wird DRINGEND empfohlen, eine Rückspeisepumpe zu installieren, um zu verhindern, dass kaltes Wasser am Ende der Warmwasserversorgung ausläuft und die Wassertemperatur im Warmwasserspeicher stabilisiert wird. - Die Rückspeisepumpe sollte betrieben werden, wenn kein Warmwasserbedarf besteht. Daher ist ein externer Zeitplaner erforderlich, um zu bestimmen, wann die Rückspeisepumpe ein- und ausgeschaltet werden sollte.
Seite 117: Verkabelung Der Heizung Des Warmwasserspeichers
MONTAGE VON ZUBEHÖR Verkabelung der Heizung des Warmwasserspeichers Schritt 1. Legen Sie den Heizungsdeckel des Warmwasserspeichers freil. Er befindet sich seitlich am Tank. Schritt 2. Finden Sie den Anschlussblock und verbinden Sie die Kabel wie folgt. Drähte sind vor Ort gelieferte Artikel. (L) : Live-Signal von PCB an Heizer (N) : Neutrales Signal von PCB an Heizer WARNUNG...
Seite 118: Warmwasserspeicher-Kit
MONTAGE VON ZUBEHÖR Warmwasserspeicher-Kit Dieses Produkt kann durch Anschluss des Warmwasserspeichersatzes im Feld verwendet werden. Es kann mit Warmwasser betrieben werden, das durch eine Zusatzheizung im Warmwasserspeicher erwärmt wird. Installation des Warmwasserspeichersatzes [Teile des Brauchwasserspeicher-Kit] Gehäuse des Sensor Multi-Kabelbaum Speichersatz Der Temperatursensor für den Warmwasserspeicher dient zur Regelung der Warmwassertemperatur des Warmwasserspeichers.
Seite 119: Prüfen Sie Die Polarität (Zur Aufteilung)
MONTAGE VON ZUBEHÖR Prüfen Sie die Polarität (Zur Aufteilung) 1Ø Elektroheizung Model bis 30. ab 1. Produktionsdatum Sept. 2019 Okt. 2019 Mit Magnetschalter Mit Heizer-PCB 3Ø Elektroheizung Model Einzelheiten finden Sie im Schaltplan.
Seite 120: Solarthermiebausatz
Reihe, für das Split-R410A-Innengerät der 3er Reihe) Dieses Produkt kann durch Anschluss des Solarthermiebausatzes im Feld verwendet werden. Es kann mit Warmwasser betrieben werden, das durch eine Solaranlage erwärmt wird. Endverbraucher muss der LG AWHP Solarthermiebausatz sein. So installieren Sie den Solarthermiebausatz...
Seite 121 MONTAGE VON ZUBEHÖR - Führen Sie den Sensor bis zum Kabelbinder ein, wie nachfolgend dargestellt ACHTUNG Sensorbefestigung Stecken Sie den Sensor in Sensorbuchse und schrauben Sie ihn fest.
Seite 122: Solarthermische Anlage (Für Das Split-Innengerät Der 5Er Reihe, Für Hydrosplit)
MONTAGE VON ZUBEHÖR Solarthermische Anlage (Für das Split-Innengerät der 5er Reihe, für Hydrosplit) Dieses Gerät kann durch Anschluss einer solarthermischen Anlage im Feld verwendet werden. Es kann mit Warmwasser betrieben werden, das durch eine solarthermische Anlage erwärmt wird. Installation der solarthermischen Anlage [Teile des Solarthermiebausatzes] Befolgen Sie die nachstehenden Verfahren vom Schritt 1 bis Schritt 4.
Seite 123: Potentialfreier Kontakt
MONTAGE VON ZUBEHÖR Potentialfreier Kontakt Dry Contact ist eine Lösung zur automatischen Steuerung der HLK-Anlage auf höchstem Niveau. Mit einfachen Worten, es ist ein Schalter, mit dem das Gerät ein- und ausgeschaltet werden kann, nachdem das Signal von externen Quellen empfangen wurde. So installieren Sie einen potentialfreien Kontakt [Teile des Dry Contact] Dry Contact-Körper...
Seite 124 MONTAGE VON ZUBEHÖR [Einstellung des Kontaktsignaleingangs] • Nur für das Schließen des Eingangskontakts (keine Stromversorgung) Der Thermostat LG versorgt diesen Abschnitt nicht (Feldversorgung) Hinweise Geben Sie das Spannungssignal nicht im Einstellmodus "NON VOLT" ein, da es sonst zu schweren Schäden kommen kann •...
Seite 125: Externes Steuergerät - Einrichtung Programmierbarer, Digitaler Eingabebetrieb
MONTAGE VON ZUBEHÖR Externes Steuergerät - Einrichtung programmierbarer, digitaler Eingabebetrieb Wenn Sie die Steuerung abhängig vom externen Digitaleingang (EIN/AUS) betreiben müssen, schließen Sie das Kabel an die Innenplatine (CN_EXT) an. Befolgen Sie die nachstehenden Verfahren vom Schritt 1 bis Schritt 4. Schritt 1.
Seite 126: Ferntemperatursensor
MONTAGE VON ZUBEHÖR Ferntemperatursensor Der Ferntemperatursensor kann an jedem Ort installiert werden, an dem ein Benutzer die Temperatur erfassen möchte. • Die Funktion ist für manche Produkte nicht verfügbar. Installationsbedingung Rolle und Einschränkung bei der Installation des externen Lufttemperatursensors ist sehr ähnlich wie bei einem Thermostat.
Seite 127 MONTAGE VON ZUBEHÖR CN_ROOM Befestigung 60 mm sschrauben Sensor Innen-PCB [dargestellt. 1.] [dargestellt. 2.] (Für das Split-R32-Innengerät der 4er Reihe, für das Split-R410A-Innengerät der 3er Reihe) CN_ROOM Befestigung 60 mm sschrauben Sensor Innen-PCB [dargestellt. 1.] [dargestellt. 2.] (Für das Split-Innengerät der 5er Reihe, für Hydrosplit) Schritt 6.
Seite 128: Solarpumpe
MONTAGE VON ZUBEHÖR Solarpumpe Eine Solarpumpe kann erforderlich sein, um den Wasserfluss zu aktivieren, wenn eine Solarthermieanlage installiert ist So installieren Sie die Solarpumpe Befolgen Sie die nachstehenden Verfahren vom Schritt 1 bis Schritt 4. Schritt 1. Überprüfen Sie, ob das Gerät ausgeschaltet ist. Schritt 2.
Seite 129: Externe Pumpe
MONTAGE VON ZUBEHÖR Externe Pumpe Eine externe Pumpe kann erforderlich sein, wenn der Raum für die Fußbodenheizung zu groß oder nicht gut isoliert ist (potentialfrei). Außerdem wird die externe Pumpe mit einem Puffertank installiert, um eine ausreichende Kapazität zu erhalten. So installieren Sie eine externe Pumpe Befolgen Sie die nachstehenden Verfahren vom Schritt 1 bis Schritt 3.
Seite 130: Wlan Modem
MONTAGE VON ZUBEHÖR WLAN Modem Das WLAN Modem ermöglicht die Fernsteuerung des Systems vom Smartphone aus. Zu den verfügbaren Funktionen gehören die Auswahl von Ein/Aus, Betriebsmodus, Trinkwassererwärmung, Temperatureinstellung, Wochenplanung usw. So installieren Sie ein WLAN Modem [Teile des WiFi-Modems] Gehäuse des USB-Kabel Verlängerungskabel WiFi-Modems...
Seite 131: Intelligentes Netz
MONTAGE VON ZUBEHÖR Intelligentes Netz (Für das Split-R32-Innengerät der 4er Reihe, für das Split-R410A-Innengerät der 3er Reihe) Dieses Produkt bietet die SG Ready-Funktion für Benutzer. Sie ermöglicht es, den internen Betrieb (Heizung / Warmwasser) zu stoppen und die Solltemperatur abhängig vom Eingangssignal des Stromversorgers zu regeln. So installieren Sie Smart Grid Befolgen Sie die nachstehenden Verfahren vom Schritt 1 bis Schritt 3.
Seite 132: Energiezustand (Für Das Split-Innengerät Der 5Er Reihe, Für Hydrosplit)
MONTAGE VON ZUBEHÖR Energiezustand (Für das Split-Innengerät der 5er Reihe, für Hydrosplit) Dieses Gerät stellt Energiezustände bereit, mit denen Kunden so viel von der eigenen erneuerbaren Energie nutzen können wie möglich. Es kann Sollwerte in Abhängigkeit vom Eingangssignal vom Energiespeichersystem (ESS) oder von einem Drittanbieter-Gerät, das einen Modbus-RTU- oder einen digitalen 230-V-Eingang nutzt, verschieben.
Seite 133: Digitaler Eingang Zur Energieeinsparung (Ess, Intelligentes Netz) (Für Das Split-Innengerät Der 5Er Reihe, Für Hydrosplit)
MONTAGE VON ZUBEHÖR Digitaler Eingang zur Energieeinsparung (ESS, Intelligentes Netz) (Für das Split-Innengerät der 5er Reihe, für Hydrosplit) Dieses Gerät stellt zwei digitale Eingänge (TB_SG1 / TB_SG2) bereit, die genutzt werden können, um zwischen den Energiezuständen umzuschalten, wenn Modbus RTU (CN-COM) nicht verwendet wird.
Seite 134: Allgemeine Information
MONTAGE VON ZUBEHÖR 2-Wege-Ventil Das 2-Wege-Ventil ist erforderlich, um den Wasserfluss während des Kühlbetriebs zu steuern. Die Rolle des 2-Wege-Ventils besteht darin, im Kühlmodus den Wasserfluss in die Unterflurschleife zu unterbrechen, wenn der Gebläsekonvektor für den Kühlbetrieb ausgelegt ist. Allgemeine Information unterstützt folgendes 2-Wege-Ventil.
Seite 135: So Verdrahten Sie Das 3-Wege-Ventil(A)
MONTAGE VON ZUBEHÖR 3-Wege-Ventil(A) Zum Betrieb des WW-Speichers ist ein 3 Wege-Ventil (A) erforderlich. Die Rolle des 3-Wege-Ventils ist die Strömungsumschaltung zwischen Fußbodenheizschleife und Wassertankheizschleife. Zusätzlich ist es notwendig einen Heizkessel eines Drittanbieters zu betreiben. Allgemeine Information unterstützt folgendes 3-Wege-Ventil. Leistung Betriebsmodus Unterstützt...
Seite 136: 136 3-Wege-Ventil(B)
MONTAGE VON ZUBEHÖR 3-Wege-Ventil(B) Für den Betrieb der Solarthermieanlage ist ein 3-Wege-Ventil (B) erforderlich. Die Rolle des 3- Wege-Ventils ist die Durchflussumschaltung zwischen dem Öffnungs- und Schließmodus des Solarkreises. Allgemeine Information unterstützt folgendes 3-Wege-Ventil. Leistung Betriebsmodus Unterstützt Auswahl von "Flow A" zwischen SPDT "Fluss A"...
Seite 137: Endkontrolle
MONTAGE VON ZUBEHÖR Endkontrolle Kontrollpunkt Beschreibung - Überprüfen Sie, ob die Absperrventile mit dem Wasserzu- und - Anschluss von Wassereinlass/- ablauf des Geräts zusammengebaut werden müssen auslass - Überprüfen Sie die Position der Wasserzulauf-/Ablaufwasserleitung - Überprüfen Sie den Wasserdruck, indem Sie den Druckmesser im Hydraulischer Druck Gerät verwenden - Der Wasserdruck sollte unter 3.0 bar liegen...
Seite 138: Konfiguration
KONFIGURATION KONFIGURATION entwickelt wurde, um verschiedene Installationsumgebungen zu erfüllen, ist es wichtig, das System korrekt einzurichten. Wenn es nicht richtig konfiguriert ist, kann ein falscher Betrieb oder eine Verschlechterung der Leistung erwartet werden. Kippschalter-Einstellung (Für das Split-R32-Innengerät der 4er Reihe, für das Split-R410A-Innengerät der 3er Reihe) ACHTUNG Schalten Sie die Stromversorgung ab, bevor Sie den Kippschalter einstellen.
Seite 139: Information Über Den Kippschalter
KONFIGURATION Information über den Kippschalter Optionsschalter 2 Beschreibung Beschreibung Einstellung Einstellung Default Default Als Meister Rolle, wenn der zentrale Controller ausgestattet ist Als Sklave Innengerät + Außengerät ist installiert Innengerät + Außengerät + Warmwassertank ist installiert Informationen zur Innengerät + Außengerät Zubehörinstallation + Warmwassertank + Solarthermische Anlage...
Seite 140 KONFIGURATION Optionsschalter 1 Beschreibung Beschreibung Einstellung Einstellung Voreinstellung Voreinstellung Als Meister MODBUS Als Sklave Gemeinsame dritte Partei MODBUS-Funktion SIEMENS Reserviert Reserviert Reserviert Reserviert Optionsschalter 3 Beschreibung Beschreibung Einstellung Einstellung Voreinstellung Voreinstellung Der Fernbedienungssensor ist nicht installiert Fernluftsensor Fernbedienungssensor ist installiert Frostschutzmodus nicht verwenden ANTIFREEZE* Frostschutz-Modus...
Seite 141 KONFIGURATION Draussen PCB (5, 7, 9 kW) U4 Chassis (Für R32) AUS ist Ein ist ausgewählt ausgewählt U4 Chassis (Für R410A) AUS ist Ein ist ausgewählt ausgewählt...
Seite 142: Informationen Zum Dip-Schalter
KONFIGURATION Draussen PCB (12, 14, 16 kW) AUS ist Ein ist ausgewählt ausgewählt Informationen zum DIP-Schalter Beschreibung Einstellung Voreinstellung Normaler, geräuscharmer Modus Geräuscharmer Modus Begrenzter, geräuscharmer Modus Maximaler Modus Spitzensteuerung : Spitzensteuerung Zur Begrenzung des maximalen Stroms (Strom sparen) h Nur DIP-Schalter Nr. 2 und Nr.3 hat eine Funktion. Andere haben keine Funktion. h Bei Einstellung des begrenzten, geräuscharmen Modus kann der Modus beendet werden, um die Kapazität nach dem Betrieb für eine gewisse Zeit zu sichern.
Seite 143: Kippschalter-Einstellung (Für Das Split-Innengerät Der 5Er Reihe, Für Hydrosplit)
KONFIGURATION Kippschalter-Einstellung (Für das Split-Innengerät der 5er Reihe, für Hydrosplit) ACHTUNG Schalten Sie die Stromversorgung ab, bevor Sie den Kippschalter einstellen. • Wenn Sie den Kippschalter einstellen, schalten Sie die Stromversorgung aus, um einen elektrischen Schlag zu vermeiden. Allgemeine Information Innen PCB (Für das Split-Innengerät der 5er Reihe) (Für Hydrosplit)
Seite 144 KONFIGURATION Information über den Kippschalter Optionsschalter 2 Beschreibung Beschreibung Einstellung Einstellung Default Default Als Meister Rolle, wenn der zentrale Controller ausgestattet ist Als Sklave Innengerät + Außengerät ist installiert Innengerät + Außengerät + Warmwassertank ist Informationen zur installiert Zubehörinstallation Innengerät + Außengerät + Warmwassertank + Solarthermische Anlage ist installiert.
Seite 145 KONFIGURATION Optionsschalter 1 Beschreibung Beschreibung Einstellung Einstellung Voreinstellung Voreinstellung Als Meister MODBUS Als Sklave REGINE MODBUS-Funktion Einheitliches offenes Protokoll Frostschutzmodus nicht verwenden ANTIFREEZE Frostschutz-Modus Draussen PCB (12, 14, 16 kW) DIP_SW01D DIP_SW02D AUS ist ausgewählt EIN ist ausgewählt...
Seite 146 KONFIGURATION (Optionsschalter 1) Beschreibung Einstellung Voreinstellung Normaler, geräuscharmer Modus Geräuscharmer Modus Begrenzter, geräuscharmer Modus (Optionsschalter 2) Beschreibung Einstellung Voreinstellung Maximaler Modus Peak Control Schritt 1: Spitzensteuerung Zur Begrenzung des maximalen Stroms (Strom sparen) Peak Control Schritt 2: Zur Begrenzung des maximalen Stroms (Strom sparen) h Nur der Schalter in der Tabelle hat eine Funktion.
Seite 147 KONFIGURATION HINWEIS Notbetrieb • Begriffsdefinitionen - Störung : Ein Problem, das den Systembetrieb unterbrechen kann, der bei eingeschränktem Betrieb ohne zertifizierte Fachkraft wieder aufgenommen werden kann. - Fehler : Problem, das den Systembetrieb unterbrechen kann, der NUR nach Prüfung durch einen zertifizierten Fachmann wieder aufgenommen werden kann.
Seite 148 KONFIGURATION HINWEIS • Optionsproblem bei leichten oder schweren Problemen - Wenn ein Optionsproblem gleichzeitig mit einem leichten (oder schweren) Problem auftritt, setzt das System eine höhere Priorität auf das leichte (oder schwere) Problem und arbeitet so, als ob ein leichtes (oder schweres) Problem aufgetreten wäre. - Daher kann es im Warmwasserbetrieb manchmal vorkommen, dass eine Brauchwassererwärmung nicht möglich ist.
Seite 149: Serviceeinstellungen
SERVICEEINSTELLUNGEN SERVICEEINSTELLUNGEN Eingabe der Funktionseinstellung Um in das unten angezeigte Menü zu gelangen, müssen Sie das Funktionseinstellungsmenü wie folgt aufrufen. • Drücken Sie im Menübildschirm die Taste [<,>(links/rechts)], um die Einstellungskategorie auszuwählen, und drücken Sie die Taste [OK], um zur Einstellliste zu gelangen. •...
Seite 150: Service Kontakt
SERVICEEINSTELLUNGEN Service Kontakt Überprüfen und geben Sie die Telefonnummer des Servicecenters ein, die Sie bei einem Serviceproblem anrufen können. • Wählen Sie in der Liste der Serviceeinstellungen den Svicekontaktpunkt und drücken Sie die Taste [OK], um zum Detailbildschirm zu gelangen. •...
Seite 151: Modell Information
SERVICEEINSTELLUNGEN Modell Information Überprüfen Sie die Produkt- und Leistungsinformationen für Innen- / Außengeräte, mit denen die Fernbedienung verbunden ist. • Wählen Sie in der Funktionseinstellungsliste die Kategorie "Innen- / Außengeräte" und drücken Sie die Taste [OK], um zum Detailbildschirm zu gelangen. •...
Seite 152: Einstellung Kühlungstemp
SERVICEEINSTELLUNGEN Einstellung Kühlungstemp. Zeigen Sie die Softwareversion der Fernbedienung an. • Wählen Sie in der Liste der Benutzereinstellungen die RMC-Versionsinformationen und drücken Sie die Taste [OK], um zum Detailbildschirm zu gelangen.
Seite 153: Open Source License
SERVICEEINSTELLUNGEN Open Source License Sehen Sie die Open-Source-Lizenz der Fernbedienung an. • Wählen Sie in der Liste der Benutzereinstellungen die Kategorie für Open-Source-Lizenz des Systems und drücken Sie die Taste [OK], um zum Detailbildschirm zu gelangen.
Seite 154: Installationseinstellungen
Installationsspezialisten mit der Installationslizenz festgelegt werden, und wenn es ohne Installationslizenz installiert oder geändert wird, liegt es in der Verantwortung des Installers, alle Probleme zu beheben, die LG-Garantie ungültig machen können. - Drücken Sie im Menübildschirm [<,>(links/rechts)] die Taste, um die Einstellungskategorie auszuwählen, und drücken Sie [∧(up)] die Taste auf 3 Sekunden, um den...
Seite 155: Installateureinstellungen
INSTALLATIONSEINSTELLUNGEN Installateureinstellungen (Für das Split-R32-Innengerät der 4er Reihe, für das Split-R410A-Innengerät der 3er Reihe) • Sie können die Produktbenutzerfunktionen einstellen. • Einige Funktionen sind in einigen Produkttypen möglicherweise nicht angezeigt/betrieben. Funktion Beschreibung 3 Minuten Verspätung Nur werkseitig Auswahl für die Einstellung der Temperatur als Lufttemperatur Temperatursensor oder als Austrittswassertemperatur oder als Luft + auswählen...
Seite 156 INSTALLATIONSEINSTELLUNGEN Funktion Beschreibung Thermal Ein Aus Variable, Kühlluft Kühllufttemperatur TH Ein-/Aus-Typeinstellung Thermal Ein Aus Variabel, Kühlwass Kühlwasseraustrittstemperatur TH Ein- und Aus-Typ Bei der Austrittswasserregelung im Heizbetrieb, Einstellung der Position Einstellung Erwärmungstemp. der Regelungsbezugswassertemperatur Bei der Austrittswasserregelung im Kühlbetrieb, Einstellung der Position Einstellung Kühlungstemp.
Seite 157 INSTALLATIONSEINSTELLUNGEN 3 Minuten Verspätung Beseitigt vorübergehend die 3-Minuten-Verzögerungsfunktion des Außengeräts, nur Comp - Factory-Einsatz • Wählen Sie in der Liste der Installereinstellungen die 3-Minuten-Verzögerungskategorie und drücken Sie die Taste [OK], um zum Detailbildschirm zu gelangen.
Seite 158: Temperatursensor Auswählen
INSTALLATIONSEINSTELLUNGEN Temperatursensor auswählen Das Produkt kann nach der Lufttemperatur oder der Austrittswassertemperatur betrieben werden. Die Auswahl für die Einstellung der Temperatur als Lufttemperatur oder als Austrittswassertemperatur wird bestimmt. • Wählen Sie in der Liste der Installereinstellungen die Temperatursensorkategorie und drücken Sie die Taste [OK], um zum Detailbildschirm zu gelangen.
Seite 159: Potentialfreier Kontakt Modus
INSTALLATIONSEINSTELLUNGEN Potentialfreier Kontakt modus Die Trockenkontaktfunktion ist die Funktion, welche nur verwendet werden kann, wenn die Trockenkontaktvorrichtungen separat gekauft und installiert werden. • Ändern Sie die Einstellwerte mit der Taste [<,>(links/rechts)]. Wert Auto manuell HINWEIS Für die den Trockenkontakt-Modus zugehörigen Detailfunktionen, siehe das individuelle Trockenkontakthandbuch.
Seite 160: Adresse Der Zentralsteuerung
INSTALLATIONSEINSTELLUNGEN Adresse der Zentralsteuerung Beim Anschluss der Zentralsteuerung, stellen Sie die Adresse der Zentralsteuerung des Innengerätes. • Wählen Sie in der Liste der Installereinstellungen die Zentralsteuerungsadresskategorie und drücken Sie die Taste [OK], um zum Detailbildschirm zu gelangen. HINWEIS Geben Sie den Adresscode als Hexadezimalwert ein Vorderseite : Zentralsteuerung Gr.
Seite 161: Testlauf Pumpe
INSTALLATIONSEINSTELLUNGEN Testlauf Pumpe Der Pumpenprüflauf ist die Funktion zum Prüflauf durch den Betrieb der Wasserpumpe. Diese Funktion kann für Entlüftungshauben/Durchflusssensoren und andere verwendet werden. • Wählen Sie in der Liste der Installereinstellungen die Pumpenprüflaufkategorie und drücken Sie die Taste [OK], um zum Detailbildschirm zu gelangen.
Seite 162: Luftkühlung Sollwerttemperatur
INSTALLATIONSEINSTELLUNGEN Luftkühlung Sollwerttemperatur Bestimmen Sie den Kühleinstelltemperaturbereich, wenn die Lufttemperatur als Einstelltemperatur ausgewählt ist. • Wählen Sie in der Liste der Installereinstellungen die Kategorie der Temperatur des Luftkühlungssatztes und drücken Sie die Taste [OK], um zum Detailbildschirm zu gelangen. Wert Voreinstellung Bereich Maximum...
Seite 163: Wasserkühlung Sollwerttemperatur
INSTALLATIONSEINSTELLUNGEN Wasserkühlung Sollwerttemperatur Bestimmen Sie den Kühleinstelltemperaturbereich, wenn die Austrittswassertemperatur als Einstelltemperatur ausgewählt ist. • Wählen Sie in der Liste der Installereinstellungen die Kategorie der Temperatur des Wasserkühlungssatztes und drücken Sie die Taste [OK], um zum Detailbildschirm zu gelangen. Wert Voreinstellung Bereich Maximum...
Seite 164: Lufterwärmung Sollwerttemperatur
INSTALLATIONSEINSTELLUNGEN Lufterwärmung Sollwerttemperatur Bestimmen Sie den Heizeinstelltemperaturbereich, wenn die Austrittswassertemperatur als Einstelltemperatur ausgewählt ist. • Wählen Sie in der Liste der Installereinstellungen die Kategorie der Temperatur des Wasserheizungssatztes und drücken Sie die Taste [OK], um zum Detailbildschirm zu gelangen. Wert Voreinstellung Bereich Maximum...
Seite 165: Wassererwärmung Sollwerttemperatur
INSTALLATIONSEINSTELLUNGEN Wassererwärmung Sollwerttemperatur Bestimmen Sie den Heizeinstelltemperaturbereich, wenn die Austrittswassertemperatur als Einstelltemperatur ausgewählt ist. • Wählen Sie in der Liste der Installereinstellungen die Kategorie der Temperatur des Wasserheizungssatztes und drücken Sie die Taste [OK], um zum Detailbildschirm zu gelangen. Voreinstellung Bereich Wert Für R410A...
Seite 166: Trinkwasser Sollwerttemperatur
INSTALLATIONSEINSTELLUNGEN Trinkwasser Sollwerttemperatur Bestimmen Sie den Heizeinstelltemperaturbereich, wenn die Warmwassertemperatur als Einstelltemperatur ausgewählt ist. • Wählen Sie in der Liste der Installereinstellungen die Kategorie der Temperatur des Warmwasser-Satzes und drücken Sie die Taste [OK], um zum Detailbildschirm zu gelangen. Wert Bereich Maximum 80~50...
Seite 167: Estrichtrocknung
INSTALLATIONSEINSTELLUNGEN Estrichtrocknung Diese Funktion ist ein einzigartiges Merkmal von AWHP, das die spezifische Temperatur zur Bodenaufheizung für eine bestimmte Zeitperiode regelt, um der Bodenzement auszuhärten, wenn AWHP in einer neuen Betonstruktur installiert ist. • Wählen Sie in der Liste der Installereinstellungen die Estrichtrocknungskategorie und drücken Sie die Taste [OK], um zum Detailbildschirm zu gelangen.
Seite 168 INSTALLATIONSEINSTELLUNGEN HINWEIS • Während der Erstrichtrocknung ist die Tasteneingabe mit Ausnahme der Installerfunktion und der Temperaturanzeige eingeschränkt. • Wenn die Stromversorgung nach einem Stromausfall während des Produktbetriebs wieder eingeschaltet wird, wird der Produktbetriebszustand vor dem Stromausfall erinnert und das Produkt wird automatisch betrieben. •...
Seite 169: Heizung Auf Temperatur
INSTALLATIONSEINSTELLUNGEN Heizung auf Temperatur Abhängig von den örtlichen klimatischen Bedingungen, ist es notwendig, den Temperaturzustand zu ändern, wobei die elektrische Heizung im Innengerät ein-/ausgeschaltet wird. • Wählen Sie in der Liste der Installereinstellungen die Kategorie der Heizung auf Temperatur und drücken Sie die Taste [OK], um zum Detailbildschirm zu gelangen.
Seite 170 INSTALLATIONSEINSTELLUNGEN HINWEIS • Heizung auf Temperatur Verwendung der halben Kapazität der elektrischen Heizung: wenn der DIP-Schalter Nr. 6 und 7 auf "EIN-AUS" eingestellt ist : - Beispiel : Wenn die Heizung auf Temperatur auf "-1" eingestellt ist und der DIP-Schalter Nr.
Seite 171: Dhw-Abschalttemperatur Im Kühlmodus
INSTALLATIONSEINSTELLUNGEN DHW-Abschalttemperatur im Kühlmodus Wasserversorgung aus Temperatur beim Abkühlen. Diese Funktion wird zur Verhütung der Kondensation auf dem Boden im Kühlbetrieb benutzt • Wählen Sie in der Liste der Installereinstellungen die Kategorie Wasserversorgung aus Temperatur beim Abkühlen und drücken Sie die Taste [OK], um zum Detailbildschirm zu gelangen.
Seite 172 INSTALLATIONSEINSTELLUNGEN - Stopp-Temperatur : Abschalttemperatur. Die Stopp-Temperatur ist gültig, wenn FCU installiert ist. - FCU : Bestimmt ob FCU installiert ist oder nicht. - Beispiel : Wenn die Stopp-Temperatur auf "10" eingestellt ist und FCU "Nutzen" ist und tatsächlich KEIN FCU in der Wasserschleife installiert ist, stoppt das Gerät den Betrieb im Kühlbetrieb, wenn die Austrittswassertemperatur unter 10 °C liegt.
Seite 173: Tank Desinfektions-Einstellung
INSTALLATIONSEINSTELLUNGEN Tank Desinfektions-Einstellung 1, 2 • Der Desinfektionsbetrieb ist ein besonderer Betriebsmodus für den WW-Speicher, um Legionellen im Speicher zu töten und deren Wachstum vorzubeugen. - Desinfektion aktiv : Auswahl der Aktivierung oder Deaktivierung des Desinfektionsbetriebs. - Startdatum : Bestimmung des Datums, an dem der Desinfektionsmodus läuft. - Startzeit : Bestimmung des Zeitpunkts, zu dem der Desinfektionsmodus läuft.
Seite 174: Einstellungen Tank1
INSTALLATIONSEINSTELLUNGEN Einstellungen Tank1 • Wählen Sie in der Liste der Installereinstellungen die Kategorie Speichereinstellung 1 und drücken Sie die Taste [OK], um zum Detailbildschirm zu gelangen. Wert Bereich maximale Außentemperatur 58~40 minimale Temperatur 30~1...
Seite 175: Einstellungen Tank2
INSTALLATIONSEINSTELLUNGEN Einstellungen Tank2 • Wählen Sie in der Liste der Installereinstellungen die Kategorie Speichereinstellung 2 und drücken Sie die Taste [OK], um zum Detailbildschirm zu gelangen. Wert Bereich Hysterese Priorität der Heizung Fußbodenheizung / Warmwasser...
Seite 176 INSTALLATIONSEINSTELLUNGEN • Einstellung Behältnis 1, 2 Die Beschreibungen für jeden Parameter sind wie folgt. - Mindesttemperatur : Temperaturspanne der maximalen Außentemperatur - Maximale Außentemperatur : maximale Temperatur, die durch den AWHP-Kompressorzyklus erzeugt wird. - Beispiel: Wenn die Mindesttemperatur auf „5“ und die maximale Außentemperatur auf „48“ gestellt wird, wird Ablauf A (siehe Graph) gestartet, sobald die Wasserbehältnistemperatur unter 45 °C liegt.
Seite 177: Heiz-Vorrang
INSTALLATIONSEINSTELLUNGEN Heiz-Vorrang • Priorität der Heizung : Elektrische Heizung und Sanitärspeicherheizung ein- und ausschalten. • Beispiel : Wenn die Priorität der Heizung auf "Haupt- + Boost-Heizung EIN" eingestellt ist, werden die Elektroheizung und den Warmwasserspeicher gemäß der Steuerlogik ein- und ausgeschaltet.
Seite 178: Trinkwasser Zeiteinstellung
INSTALLATIONSEINSTELLUNGEN Trinkwasser Zeiteinstellung Nachstehende Zeitdauer festlegen : Betriebszeit der Warmwasserspeicherheizung, Stoppzeit der Warmwasserspeicherheizung und Verzögerungszeit des Betriebs der Warmwasserspeicherheizung. - Aktivzeit : Diese Zeitdauer legt fest, wie lange die Warmwasserspeicherheizung fortgesetzt werden kann. - Stoppzeit : Diese Zeitdauer legt fest, wie lange die Warmwasserspeicherheizung gestoppt werden kann.
Seite 179: Thermal Ein Aus Variabel, Heizluft
INSTALLATIONSEINSTELLUNGEN Thermal Ein Aus Variabel, Heizluft Es ist eine Funktion, um die Heizlufttemperatur Thermal Ein / Aus Temperatur nach Feldumgebung in Vorbereitung auf die Heizung oder den Heizungsanspruch einzustellen. • Sie können die folgenden Einstellwerte mit der Taste [<,>(links/rechts)] einstellen. Beschreibung Wert TH Ein...
Seite 180: Thermal Ein Aus Variabel, Heizwass
INSTALLATIONSEINSTELLUNGEN Thermal Ein Aus Variabel, Heizwass Es ist eine Funktion, um die Heizlwassertemperatur Thermal Ein / Aus Temperatur nach Feldumgebung in Vorbereitung auf die Heizung oder den Heizungsanspruch einzustellen. • Sie können die folgenden Einstellwerte mit der Taste [<,>(links/rechts)] einstellen. Beschreibung Wert TH Ein...
Seite 181: Thermal Ein Aus Variable, Kühlluft
INSTALLATIONSEINSTELLUNGEN Thermal Ein Aus Variable, Kühlluft Es ist eine Funktion, um die Kühllufttemperatur Thermik Ein / Aus Temperatur nach Feldumgebung in Vorbereitung auf die Kühlung oder den Kühlungsanspruch zu regeln. • Sie können die folgenden Einstellungswerte unter Verwendung der Taste [<,>(links/rechts)] einstellen.
Seite 182: Thermal Ein Aus Variabel, Kühlwass
INSTALLATIONSEINSTELLUNGEN Thermal Ein Aus Variabel, Kühlwass Es ist eine Funktion, um die Kühlwassertemperatur Thermik Ein / Aus Temperatur nach Feldumgebung in Vorbereitung auf die Kühlung oder den Kühlungsanspruch zu regeln. • Sie können die folgenden Einstellungswerte unter Verwendung der Taste [<,>(links/rechts)] einstellen.
Seite 183: Einstellung Erwärmungstemp
INSTALLATIONSEINSTELLUNGEN Einstellung Erwärmungstemp. • Bei der Austrittswasserregelung im Heizbetrieb, Einstellung der Position der Regelungsbezugswassertemperatur - Wenn die Luft-/Austrittswassertemperaturauswahleinstellung auf Austrittswassertemperatur eingestellt ist • Ändern Sie die Einstellwerte mit der Taste [<,>(links/rechts)] • Die Funktion ist für manche Produkte nicht verfügbar. Wert Austritt (Voreinstellung) Eingang...
Seite 184: Einstellung Kühlungstemp
INSTALLATIONSEINSTELLUNGEN Einstellung Kühlungstemp. • Bei der Austrittswasserregelung im Kühlbetrieb, Einstellung der Position der Regelungsbezugswassertemperatur - Wenn die Luft-/Austrittswassertemperaturauswahleinstellung auf Austrittswassertemperatur eingestellt ist • Ändern Sie die Einstellwerte mit der Taste [<,>(links/rechts)] • Die Funktion ist für manche Produkte nicht verfügbar. Wert Austritt (Voreinstellung) Eingang...
Seite 185: Pumpeinstellung Heizen
INSTALLATIONSEINSTELLUNGEN Pumpeinstellung heizen • Es ist eine Funktion, um die mechanische Lebensdauer der Wasserpumpe zu verbessern, indem die Ruhezeit der Wasserpumpe eingestellt wird • Einstellfunktion des Installers, um den Betrieb / die optionale Verzögerungszeit der Wasserpumpe im Heizbetrieb einzustellen • Wählen Sie in der Liste der Installereinstellungen die Kategorie Pumpeneinstellung auf Heizung und drücken Sie die Taste [OK], um zum Detailbildschirm zu gelangen.
Seite 186: Pumpeeinstellung Kühlen
INSTALLATIONSEINSTELLUNGEN Pumpeeinstellung Kühlen • Es ist eine Funktion, um die mechanische Lebensdauer der Wasserpumpe zu verbessern, indem die Ruhezeit der Wasserpumpe eingestellt wird • Einstellfunktion des Installers, um den Betrieb / die optionale Verzögerungszeit der Wasserpumpe im Kühlbetrieb einzustellen • Wählen Sie in der Liste der Installereinstellungen die Kategorie Pumpeneinstellung auf Kühlung und drücken Sie die Taste [OK], um zum Detailbildschirm zu gelangen.
Seite 187: Zwangsbetrieb
INSTALLATIONSEINSTELLUNGEN Zwangsbetrieb • Wenn das Produkt längere Zeit nicht benutzt wird, wird das Produkt gezwungen, zu arbeiten und ein Pumpenversagen und das Einfrieren von PHEX zu verhindern • Wasserpumpe ausgeschaltet Nach 20 aufeinander folgenden Stunden, deaktivieren / aktivieren Sie die Logik, welche die Wasserpumpe von selbst antriebt. •...
Seite 188: Cn_Cc
INSTALLATIONSEINSTELLUNGEN CN_CC Es ist die Funktion, um das Einsatz des CN_CC-Ports des Innengerätes einzustellen. • Ändern Sie die Einstellwerte mit der Taste [<,>(links/rechts)] Wert Beschreibung Wenn das Produkt mit Strom versorgt wird, erkennt das Innengerät die D/C automatisch Installation des Trockenkontakts, wenn der Kontaktpunkt im installierten Zustand des Trockenkontakts eingeschaltet ist D/C nicht installiert Trockenkontakt nicht nutzen (installieren)
Seite 189: Einstellung Pumpfrequenz (Rpm)
INSTALLATIONSEINSTELLUNGEN Einstellung Pumpfrequenz (RPM) Es ist eine Funktion, die es dem Installateur ermöglicht, die Pumpendrehzahl des BLDC-Pumpenanwendungsmodells zu steuern. • Wählen Sie in der Liste der Installer-Einstellungen die Kategorie Pump frequency setting (RPM) und drücken Sie die Taste [OK], um zum Detailbildschirm zu gelangen. •...
Seite 190: Pumpenleistung
INSTALLATIONSEINSTELLUNGEN Pumpenleistung Es ist eine Funktion, die es dem Installer ermöglicht, das Pumpenleistungsanwendungsmodells zu steuern. • Wählen Sie in der Liste der Installereinstellungen die Pumpenleistungskategorie und drücken Sie die Taste [OK], um zum Detailbildschirm zu gelangen. • Die Funktion ist für manche Produkte nicht verfügbar. Wert Beschreibung 10~100 : %...
Seite 191: Intelligentes Stromnetz (Sg)
INSTALLATIONSEINSTELLUNGEN Intelligentes Stromnetz (SG) Es ist die Funktion, um die SG-Ready-Funktion zu aktivieren / deaktivieren und den Referenzwert im SG2-Schritt einzustellen. • Wählen Sie in der Liste der Installereinstellungen die Kategorie Smart Grid (SG) und drücken Sie die Taste [OK], um zum Detailbildschirm zu gelangen. Wert Modus Nicht nutzen (Voreinstellung)
Seite 192: Saisonale Auto-Temp
INSTALLATIONSEINSTELLUNGEN Saisonale Auto-Temp Es ist die Funktion, um den Betriebsreferenzwert im Saisonal-Auto-Modus einzustellen. • Wählen Sie in der Liste der Installereinstellungen die Kategorie der saisonalen Auto-Temperatur und drücken Sie die Taste [OK], um zum Detailbildschirm zu gelangen. Bereich Funktion Beschreibung Voreinstellung Grenze Für R410A...
Seite 193 INSTALLATIONSEINSTELLUNGEN - Einstellbereich : Celsius - Saisonal-Auto-Fahrmodus : Heizen, Heizen und Kühlen, Klimaanlage * Wenn den Heizbetrieb ausgewählt ist, kann Heizen und Kühlen oder Kühlen nicht ausgewählt werden. - Abhängig vom Auswahlwert der Luft-/Abflusssteuerung, wird den auf Wasser/Luft bezogene Einstellwert auf dem Bildschirm angezeigt. In diesem Modus wird die Einstelltemperatur die Außentemperatur automatisch folgen.
Seite 194: Adresse Der Modbus
INSTALLATIONSEINSTELLUNGEN Adresse der Modbus Es ist die Funktion, um die Adresse des Modbus-Geräts einzustellen, welche extern mit dem Produkt angekoppelt ist. Die Funktion zur Einstellung der Modbus-Adresse ist vom Innengerät verfügbar. • Wählen Sie in der Liste der Installereinstellungen Modbus-Adresse und drücken Sie die Taste [OK], um zum Detailbildschirm zu gelangen.
Seite 195: Cn_Ext
INSTALLATIONSEINSTELLUNGEN CN_EXT Es ist eine Funktion, um den externen Eingang und Ausgang gemäß dem vom Kunden eingestellten DI-Typ mit der Nutzung des CN-EXT-Ports, zu steuern. • Wählen Sie in der Liste der Installereinstellungen die CN-EXT-Port-Kategorie und drücken Sie die Taste [OK], um zum Detailbildschirm zu gelangen. Wert Einfacher Nicht nutzen...
Seite 196: Frostschutztemperatur
INSTALLATIONSEINSTELLUNGEN Frostschutztemperatur Die Einstellung der Frostschutztemperatur ist im Installermodus verfügbar. Sie verhindert Einfrierungen im Bereich von -25 bis -5 Grad Celsius. • Ändern Sie die Einstellwerte mit der Taste [<,>(links/rechts)] • Die Funktion ist für manche Produkte nicht verfügbar. HINWEIS Um diese Funktion zu verwenden, muss der kurze Frostschutz steckstift(CN_FLOW2) entfernt werden und der Schalter Nr.2 des Optionsschalters 3 eingeschaltet sein.
Seite 197: Zone Hinzufügen
INSTALLATIONSEINSTELLUNGEN Zone hinzufügen Funktion zum Einstellen, ob Sie eine installierte 2. Kreislauffunktion mit der Nutzung des Mischungskits verwenden oder nicht. Sie können die Ventilschließzeit [s] und Hysteresetemperatur [°C] auf dem Bildschirm selbst einstellen. Wenn Sie diese Funktion aktivieren, ermöglicht sie die separate Steuerung der Temperatur in 2 Zonen (Raum1, Raum2).
Seite 198: Externe Pumpe Verwenden
INSTALLATIONSEINSTELLUNGEN Externe Pumpe verwenden Diese Funktion kann eingestellt werden, um die externe Wasserpumpe zu steuern. • Wählen Sie in der Liste der Installereinstellungen die Kategorie Verwendung der externen Pumpe und drücken Sie die Taste [OK], um zum Detailbildschirm zu gelangen. Wert Nicht nutzen Nutzen...
Seite 199: Nicht Einheiteninterner Kessel
INSTALLATIONSEINSTELLUNGEN Nicht einheiteninterner Kessel Diese Funktion konfiguriert den Fremdkessel, um gesteuert zu werden. Wenn der Status dieser Funktion “Nutzen” ist, können Sie den Steuerungsmodus des Kessels, Auto oder Manuell, wählen. Wenn der Modus dieser Funktion auf “Manuell” eingestellt wird, können Sie die Temperatur des Kessels, bzw.
Seite 200: Zählerschnittstelle
INSTALLATIONSEINSTELLUNGEN Zählerschnittstelle Es ist die Funktion, welche den Status von Energie und Strom auf dem Bildschirm prüfen kann. Es sammelt und berechnet Leistungs- oder Kaloriendaten, um Daten für die Energieüberwachung und Pop-up-Fenster für Energiewarnalarme zu erstellen. Diese Funktion kann im Installermodus aktiviert werden.
Seite 201: Vorlauf/Nachlauf Der Pumpe
INSTALLATIONSEINSTELLUNGEN Vorlauf/Nachlauf der Pumpe Der Pumpenvorlauf arbeitet, um eine ausreichende Strömung sicherzustellen, bevor der Kompressor betrieben wird. Es ist eine Funktion, welche dem Wärmeaustausch ermöglicht, einwandfrei zu funktionieren. Der Pumpenüberlauf ist eine Funktion, um einen Ausfall der Wasserpumpe zu verhindern und das mechanisches Leben zu helfen.
Seite 202: Solarthermische Anlage
INSTALLATIONSEINSTELLUNGEN Solarthermische Anlage Dies ist die Funktion zur Einstellung des Betriebsreferenzwertes in der solarthermischen Anlage. Wählen Sie in der Installateurs-Einstellungsliste die Kategorie solarthermisches System aus und drücken Sie die [OK]-Taste, um zum Angabenbildschirm zu gelangen. HINWEIS Um diese Funktion zu verwenden, muss Schalter Nr. 2 des Optionsschalters auf EIN geschaltet sein und Nr.
Seite 203 INSTALLATIONSEINSTELLUNGEN Die Beschreibungen für jeden Parameter sind wie folgt. • Sonnenkollektor Einstellung Temperatur - Min. Temperatur : Dies ist die minimale Temperatur des Sonnenkollektors, bei der die solarthermische Anlage betrieben werden kann. - Max. Temperatur : Dies ist die maximale Temperatur des Sonnenkollektors, bei der die solarthermische Anlage betrieben werden kann.
Seite 204: Aktuelle Durchﬂussrate
INSTALLATIONSEINSTELLUNGEN Aktuelle Durchﬂussrate Es ist die Gleichung zur Überprüfung der aktuellen Durchflussrate. • Wählen Sie in der Liste der Installationseinstellungen die Kategorie „Aktuelle Durchflussrate“ aus und drücken Sie die Taste [OK], um zum Detailbildschirm zu gelangen. Die aktuelle Durchflussrate kann überprüft werden. (Bereich : 7 ~ 80 l/Min.) •...
Seite 205: Datenprotokollierung
INSTALLATIONSEINSTELLUNGEN Datenprotokollierung Es ist die Funktion, um den Betriebsreferenzwert im Saisonal-Auto-Modus einzustellen. • Wählen Sie in der Liste der Installereinstellungen die Datenerfassungskategorie und drücken Sie die Taste [OK], um zum Detailbildschirm zu gelangen. HINWEIS Suchbereich der Fehlerhistorie : 50 Fehlerhistorie-Informationen Artikel : Datum, Zeit, Modus (einschließlich Aus), Solltemperatur, Eingangstemperatur, Ausgangstemperatur, Raumtemperatur, Warmwasserbetrieb/-stopp, Warmwasser-Solltemperatur, Warmwassertemperatur, Außengerät Ein/Aus,...
Seite 206: Passwort Initialisieren
INSTALLATIONSEINSTELLUNGEN Passwort initialisieren Es ist die Funktion, um (0000) zu initialisieren, wenn Sie das auf der Fernbedienung eingestellte Passwort vergessen haben. • Wählen Sie in der Liste der Installereinstellungen die Einstellkategorie der Passwortinitialisierung und drücken Sie die Taste [OK], um zum Detailbildschirm zu gelangen. •...
Seite 207: Stromversorgungsstörung (Sg Ready)
INSTALLATIONSEINSTELLUNGEN Stromversorgungsstörung (SG Ready) Die Wärmepumpe wird automatisch von den Stromversorgungsmeldesignalen von Energieversorgungsunternehmen betrieben. Diese Funktion kann auf den speziellen Tarif für den Einsatz von Wärmepumpen der europäischen Länder in einem intelligentes Stromnetz reagieren. Stromversorgungsstatus Betriebsmodus 0:0 [Normalbetrieb] Die Wärmepumpe funktioniert mit maximaler Effizienz.
Seite 208: Übersicht Einstellungen
INSTALLATIONSEINSTELLUNGEN Übersicht Einstellungen Menüstruktur Menü Unterfunktion .............150 Service Kontakt .............151 Modell Information .............152 Einstellung Kühlungstemp............153 Open Source License Installer .............157 3 Minuten Verspätung .............158 Temperatursensor auswählen .............159 Potentialfreier Kontakt modus .............160 Adresse der Zentralsteuerung .............161 Testlauf Pumpe .............162 Luftkühlung Sollwerttemperatur .............163 Wasserkühlung Sollwerttemperatur .............164...
Seite 209 INSTALLATIONSEINSTELLUNGEN .............181 Thermal Ein Aus Variable, Kühlluft .............182 Thermal Ein Aus Variabel, Kühlwass .............183 Einstellung Erwärmungstemp............184 Einstellung Kühlungstemp............185 Pumpeinstellung heizen .............186 Pumpeeinstellung Kühlen .............187 Zwangsbetrieb .............188 CN_CC .............189 Einstellung Pumpfrequenz (RPM) .............190 Pumpenleistung .............191 Intelligentes Stromnetz (SG) .............192 Saisonale Auto-Temp .............194 Adresse der Modbus...
Seite 210: Installateureinstellungen (Für Das Split-Innengerät Der 5Er Reihe, Für Hydrosplit)
RMC Master/Slave Funktion zur Nutzung einer Umgebung mit 2 Fernbedienungen Funktion zur Speicherung der Umgebungseinstellungen LG Therma V-Konfiguration des Gerätes für die Nutzung im LG Therma V- Konfigurator mittels SD-Karte. Wasserpumpe aus Deaktivieren / aktivieren Sie Zwangsbetrieb nach 20 aufeinander folgenden Stunden die Logik,...
Seite 211 INSTALLATIONSEINSTELLUNGEN Segmentierung Funktion Beschreibung Beim Verlassen der Wasserregelung im Kühlmodus Kühltemp. Rahmen die Steuerreferenz Einstellung der Wassertemperaturposition Einstellbereich von 'Einstellen der Lufttemperatur' Luftkühlungstemp. im Kühlmodus Einstellen des Bereichs zum Einstellen der Wasserkühlungstemp. Austrittswassertemperatur im Kühlmodus Bestimmen Sie die Austrittswassertemperatur, Wasserversorgung aus Raumkühlung wenn das Gerät ausgeschaltet ist.
Seite 212 INSTALLATIONSEINSTELLUNGEN Segmentierung Funktion Beschreibung Trockenkontaktfunktion ist die Funktion, die nur verwendet werden kann, wenn die Trockenkontaktmodus Trockenkontaktgeräte werden separat gekauft und installiert. Adresse der zentralen Stellen Sie beim Anschließen der Zentralsteuerung Steuerung die Zentralsteuerung ein Adresse des Geräts. Mit dieser Funktion können Sie festlegen, ob Dry Contact installiert (verwendet) werden soll Keine CN_CC Funktion für die Installation von Dry Contact, aber...
Seite 213: Temperatursensor Auswählen
INSTALLATIONSEINSTELLUNGEN Temperatursensor auswählen Das Produkt kann nach der Lufttemperatur oder der Austrittswassertemperatur betrieben werden. Die Auswahl für die Einstellung der Temperatur als Lufttemperatur oder als Austrittswassertemperatur wird bestimmt. • Wählen Sie in der Liste der Installereinstellungen die Temperatursensorkategorie und drücken Sie die Taste [OK], um zum Detailbildschirm zu gelangen.
Seite 214: Heiztank-Heizer Nutzen
INSTALLATIONSEINSTELLUNGEN Heiztank-Heizer nutzen Diese Funktion dient der Änderung des eingestellten Wertes für den Betrieb der Heißwasserbehälter-Heizung, z. B. Nutzung/Nicht-Nutzung der Heiztank-Heizung und Heizer- Verzögerungszeit. • Wählen Sie in der Liste der Installer-Einstellungen die Konfigurationskategorie und drücken Sie die Taste [OK], um zum Detailbildschirm zu gelangen. Wert einstellen - Funktionen: Verwenden, Nicht verwenden, Desinfizieren - Priorität: Zyklus, Heizung / Zyklus...
Seite 215: Mischkreis
INSTALLATIONSEINSTELLUNGEN Mischkreis Funktion zum Einstellen, ob Sie eine installierte 2. Kreislauffunktion mit der Nutzung des Mischungskits verwenden oder nicht. Sie können die Ventilschließzeit [s] und die Hysteresetemperatur [°C] auf dem Bildschirm selbst einstellen. Die Einstellung der Abschalttemperatur schützt davor, dass das Wasser während des Heizbetriebs oberhalb der Abschalttemperatur in den Mischkreis fließt.
Seite 216: Externe Pumpe Verwenden
INSTALLATIONSEINSTELLUNGEN Externe Pumpe verwenden Diese Funktion kann eingestellt werden, um die externe Wasserpumpe zu steuern. • Wählen Sie in der Liste der Installereinstellungen die Kategorie Verwendung der externen Pumpe und drücken Sie die Taste [OK], um zum Detailbildschirm zu gelangen. •...
Seite 217: Lg Therma V-Konﬁguration
Diese Funktion kann zur Speicherung der Umgebungseinstellungen des Gerätes für die Nutzung im LG Therma V-Konfigurator mittels SD-Karte eingestellt werden. • Wählen Sie in der Liste der Installer-Einstellungen die Einstellungskategorie LG Therma V- Konfiguration und drücken Sie die Taste [OK], um zum Detailbildschirm zu gelangen.
Seite 218: Zwangsbetrieb
INSTALLATIONSEINSTELLUNGEN Zwangsbetrieb • Wenn das Produkt längere Zeit nicht benutzt wird, wird das Produkt gezwungen, zu arbeiten und ein Pumpenversagen und das Einfrieren von PHEX zu verhindern • Wasserpumpe ausgeschaltet Nach 20 aufeinander folgenden Stunden, deaktivieren / aktivieren Sie die Logik, welche die Wasserpumpe von selbst antriebt. •...
Seite 219: Vorlauf/Nachlauf Der Pumpe
INSTALLATIONSEINSTELLUNGEN Vorlauf/Nachlauf der Pumpe Der Pumpenvorlauf arbeitet, um eine ausreichende Strömung sicherzustellen, bevor der Kompressor betrieben wird. Es ist eine Funktion, welche dem Wärmeaustausch ermöglicht, einwandfrei zu funktionieren. Der Pumpenüberlauf ist eine Funktion, um einen Ausfall der Wasserpumpe zu verhindern und das mechanisches Leben zu helfen.
Seite 220: Wassserdurchﬂusssteuerung
INSTALLATIONSEINSTELLUNGEN Wassserdurchﬂusssteuerung Diese Funktion steuert den Wasserstrom durch Steuerung der Wasserpumpe. Auswahl der Art, wie die Wasserpumpe gesteuert wird, und Einstellung des Zielwertes • Wählen Sie in der Liste der Installer-Einstellungen die Konfigurationskategorie und drücken Sie die Taste [OK], um zum Detailbildschirm zu gelangen. •...
Seite 221: Zurücksetzen Des Passworts
INSTALLATIONSEINSTELLUNGEN Zurücksetzen des Passworts Es ist die Funktion, um (0000) zu initialisieren, wenn Sie das auf der Fernbedienung eingestellte Passwort vergessen haben. • Wählen Sie in der Liste der Installereinstellungen die Einstellkategorie der Passwortinitialisierung und drücken Sie die Taste [OK], um zum Detailbildschirm zu gelangen. •...
Seite 222: Estrichtrocknung
INSTALLATIONSEINSTELLUNGEN Estrichtrocknung Diese Funktion ist ein einzigartiges Merkmal von AWHP, das die spezifische Temperatur zur Bodenaufheizung für eine bestimmte Zeitperiode regelt, um der Bodenzement auszuhärten, wenn AWHP in einer neuen Betonstruktur installiert ist. • Wählen Sie in der Liste der Installereinstellungen die Estrichtrocknungskategorie und drücken Sie die Taste [OK], um zum Detailbildschirm zu gelangen.
Seite 223 INSTALLATIONSEINSTELLUNGEN HINWEIS • Während der Erstrichtrocknung ist die Tasteneingabe mit Ausnahme der Installerfunktion und der Temperaturanzeige eingeschränkt. • Wenn die Stromversorgung nach einem Stromausfall während des Produktbetriebs wieder eingeschaltet wird, wird der Produktbetriebszustand vor dem Stromausfall erinnert und das Produkt wird automatisch betrieben. •...
Seite 224: Heizung Auf Temperatur
INSTALLATIONSEINSTELLUNGEN Heizung auf Temperatur Abhängig von den örtlichen klimatischen Bedingungen, ist es notwendig, den Temperaturzustand zu ändern, wobei die elektrische Heizung im Innengerät ein-/ausgeschaltet wird. • Wählen Sie in der Liste der Installereinstellungen die Kategorie der Heizung auf Temperatur und drücken Sie die Taste [OK], um zum Detailbildschirm zu gelangen.
Seite 225 INSTALLATIONSEINSTELLUNGEN HINWEIS • Heizung auf Temperatur Verwendung der halben Kapazität der elektrischen Heizung: wenn der DIP-Schalter Nr. 6 und 7 auf "EIN-AUS" eingestellt ist : - Beispiel : Wenn die Heizung auf Temperatur auf "-1" eingestellt ist und der DIP-Schalter Nr. 6 und 7 auf "EIN-AUS"...
Seite 226: Lufterwärmung Sollwerttemperatur
INSTALLATIONSEINSTELLUNGEN Lufterwärmung Sollwerttemperatur Bestimmen Sie den Heizeinstelltemperaturbereich, wenn die Austrittswassertemperatur als Einstelltemperatur ausgewählt ist. • Wählen Sie in der Liste der Installereinstellungen die Kategorie der Temperatur des Wasserheizungssatztes und drücken Sie die Taste [OK], um zum Detailbildschirm zu gelangen. Wert Voreinstellung Bereich Maximum...
Seite 227: Wassererwärmung Sollwerttemperatur
INSTALLATIONSEINSTELLUNGEN Wassererwärmung Sollwerttemperatur Bestimmen Sie den Heizeinstelltemperaturbereich, wenn die Austrittswassertemperatur als Einstelltemperatur ausgewählt ist. • Wählen Sie in der Liste der Installereinstellungen die Kategorie der Temperatur des Wasserheizungssatztes und drücken Sie die Taste [OK], um zum Detailbildschirm zu gelangen. Wert DefaultVoreinstellung Bereich Maximum...
Seite 228: Raumluft-Hysterese (Heizung)
INSTALLATIONSEINSTELLUNGEN Raumluft-Hysterese (Heizung) Es ist eine Funktion, um die Heizlufttemperatur Thermal Ein / Aus Temperatur nach Feldumgebung in Vorbereitung auf die Heizung oder den Heizungsanspruch einzustellen. • Wählen Sie in der Liste der Installer-Einstellungen die Kategorie Raumluft-Hysterese (Heizung) und drücken Sie die Taste [OK], um zum Detailbildschirm zu gelangen. Standardeinstellung Angebot Temp On...
Seite 229: Warmwasser-Hysterese
INSTALLATIONSEINSTELLUNGEN Warmwasser-Hysterese Es ist eine Funktion, um die Heizlwassertemperatur Thermal Ein / Aus Temperatur nach Feldumgebung in Vorbereitung auf die Heizung oder den Heizungsanspruch einzustellen. • Wählen Sie in der Liste der Installer-Einstellungen die Kategorie Heizwasser-Hysteres und drücken Sie die Taste [OK], um zum Detailbildschirm zu gelangen. Standardeinstellung Angebot Temp On...
Seite 230: Einstellung Erwärmungstemp
INSTALLATIONSEINSTELLUNGEN Einstellung Erwärmungstemp. • Bei der Austrittswasserregelung im Heizbetrieb, Einstellung der Position der Regelungsbezugswassertemperatur - Wenn die Luft-/Austrittswassertemperaturauswahleinstellung auf Austrittswassertemperatur eingestellt ist • Ändern Sie die Einstellwerte mit der Taste [<,>(links/rechts)] • Die Funktion ist für manche Produkte nicht verfügbar. Wert Austritt (Voreinstellung) Eingang...
Seite 231: Pumpeinstellung Heizen
INSTALLATIONSEINSTELLUNGEN Pumpeinstellung heizen • Es ist eine Funktion, um die mechanische Lebensdauer der Wasserpumpe zu verbessern, indem die Ruhezeit der Wasserpumpe eingestellt wird • Einstellfunktion des Installers, um den Betrieb / die optionale Verzögerungszeit der Wasserpumpe im Heizbetrieb einzustellen • Wählen Sie in der Liste der Installereinstellungen die Kategorie Pumpeneinstellung auf Heizung und drücken Sie die Taste [OK], um zum Detailbildschirm zu gelangen.
Seite 232: Luftkühlung Sollwerttemperatur
INSTALLATIONSEINSTELLUNGEN Luftkühlung Sollwerttemperatur Bestimmen Sie den Kühleinstelltemperaturbereich, wenn die Lufttemperatur als Einstelltemperatur ausgewählt ist. • Wählen Sie in der Liste der Installereinstellungen die Kategorie der Temperatur des Luftkühlungssatztes und drücken Sie die Taste [OK], um zum Detailbildschirm zu gelangen. Wert Voreinstellung Bereich Maximum...
Seite 233: Wasserkühlung Sollwerttemperatur
INSTALLATIONSEINSTELLUNGEN Wasserkühlung Sollwerttemperatur Bestimmen Sie den Kühleinstelltemperaturbereich, wenn die Austrittswassertemperatur als Einstelltemperatur ausgewählt ist. • Wählen Sie in der Liste der Installereinstellungen die Kategorie der Temperatur des Wasserkühlungssatztes und drücken Sie die Taste [OK], um zum Detailbildschirm zu gelangen. Wert Voreinstellung Bereich Maximum...
Seite 234: Dhw-Abschalttemperatur Im Kühlmodus
INSTALLATIONSEINSTELLUNGEN DHW-Abschalttemperatur im Kühlmodus Wasserversorgung aus Temperatur beim Abkühlen. Diese Funktion wird zur Verhütung der Kondensation auf dem Boden im Kühlbetrieb benutzt • Wählen Sie in der Liste der Installereinstellungen die Kategorie Wasserversorgung aus Temperatur beim Abkühlen und drücken Sie die Taste [OK], um zum Detailbildschirm zu gelangen.
Seite 235 INSTALLATIONSEINSTELLUNGEN - Stopp-Temperatur : Abschalttemperatur. Die Stopp-Temperatur ist gültig, wenn FCU installiert ist. - FCU : Bestimmt ob FCU installiert ist oder nicht. - Beispiel : Wenn die Stopp-Temperatur auf "10" eingestellt ist und FCU "Nutzen" ist und tatsächlich KEIN FCU in der Wasserschleife installiert ist, stoppt das Gerät den Betrieb im Kühlbetrieb, wenn die Austrittswassertemperatur unter 10 °C liegt.
Seite 236: Raumluft-Hysterese (Kühlung)
INSTALLATIONSEINSTELLUNGEN Raumluft-Hysterese (Kühlung) Es ist eine Funktion, um die Heizlufttemperatur Thermal Ein / Aus Temperatur nach Feldumgebung in Vorbereitung auf die Heizung oder den Heizungsanspruch einzustellen. • Wählen Sie in der Liste der Installer-Einstellungen die Kategorie Raumluft-Hysterese (Kühlung) und drücken Sie die Taste [OK], um zum Detailbildschirm zu gelangen. Standardeinstellung Angebot Temp On...
Seite 237: Kühlwasser-Hysterese
INSTALLATIONSEINSTELLUNGEN Kühlwasser-Hysterese Es ist eine Funktion, um die Heizlufttemperatur Thermal Ein / Aus Temperatur nach Feldumgebung in Vorbereitung auf die Heizung oder den Heizungsanspruch einzustellen. • Wählen Sie in der Liste der Installer-Einstellungen die Kategorie Kühlwasser-Hysteres und drücken Sie die Taste [OK], um zum Detailbildschirm zu gelangen. Standardeinstellung Angebot Temp On...
Seite 238: Einstellung Kühlungstemp
INSTALLATIONSEINSTELLUNGEN Einstellung Kühlungstemp. • Bei der Austrittswasserregelung im Kühlbetrieb, Einstellung der Position der Regelungsbezugswassertemperatur - Wenn die Luft-/Austrittswassertemperaturauswahleinstellung auf Austrittswassertemperatur eingestellt ist • Ändern Sie die Einstellwerte mit der Taste [<,>(links/rechts)] • Die Funktion ist für manche Produkte nicht verfügbar. Wert Austritt (Voreinstellung) Eingang...
Seite 239: Pumpeeinstellung Kühlen
INSTALLATIONSEINSTELLUNGEN Pumpeeinstellung Kühlen • Es ist eine Funktion, um die mechanische Lebensdauer der Wasserpumpe zu verbessern, indem die Ruhezeit der Wasserpumpe eingestellt wird • Einstellfunktion des Installers, um den Betrieb / die optionale Verzögerungszeit der Wasserpumpe im Kühlbetrieb einzustellen • Wählen Sie in der Liste der Installereinstellungen die Kategorie Pumpeneinstellung auf Kühlung und drücken Sie die Taste [OK], um zum Detailbildschirm zu gelangen.
Seite 240: Saisonale Auto-Temp
INSTALLATIONSEINSTELLUNGEN Saisonale Auto-Temp Es ist die Funktion, um den Betriebsreferenzwert im Saisonal-Auto-Modus einzustellen. • Wählen Sie in der Liste der Installereinstellungen die Kategorie der saisonalen Auto-Temperatur und drücken Sie die Taste [OK], um zum Detailbildschirm zu gelangen.
Seite 241 INSTALLATIONSEINSTELLUNGEN Voreinstellung Voreinstellung Funktion Beschreibung Bereich Grenze (Kreislauf 1) (Kreislauf 2) Draußen1, Heizen der tieferen Out1 ≤ Out2-1 -10 °C Heizen (Out1) Umgebungstemperatur -25 ~ 35 °C Out2 ≥ Out1 +1 Draußen2, Heizen der höheren 18 °C Out2 ≤ Out3 -5 Heizen (Out2) Umgebungstemperatur Out3 ≥...
Seite 242 INSTALLATIONSEINSTELLUNGEN - Einstellbereich : Celsius - Saisonaler Auto-Antriebsmodus: Heizung, Heizung & Kühlung * Wenn den Heizbetrieb ausgewählt ist, kann Heizen und Kühlen oder Kühlen nicht ausgewählt werden. - Abhängig vom Auswahlwert der Luft-/Abflusssteuerung, wird den auf Wasser/Luft bezogene Einstellwert auf dem Bildschirm angezeigt. In diesem Modus wird die Einstelltemperatur die Außentemperatur automatisch folgen.
Seite 243: Heiz-Vorrang
INSTALLATIONSEINSTELLUNGEN Heiz-Vorrang • Priorität der Heizung : Elektrische Heizung und Sanitärspeicherheizung ein- und ausschalten. • Beispiel : Wenn die Priorität der Heizung auf "Haupt- + Boost-Heizung EIN" eingestellt ist, werden die Elektroheizung und den Warmwasserspeicher gemäß der Steuerlogik ein- und ausgeschaltet.
Seite 244: Trinkwasser Sollwerttemperatur
INSTALLATIONSEINSTELLUNGEN Trinkwasser Sollwerttemperatur Bestimmen Sie den Heizeinstelltemperaturbereich, wenn die Warmwassertemperatur als Einstelltemperatur ausgewählt ist. • Wählen Sie in der Liste der Installereinstellungen die Kategorie der Temperatur des Warmwasser-Satzes und drücken Sie die Taste [OK], um zum Detailbildschirm zu gelangen. Wert Bereich Maximum 80~50...
Seite 245: Tank Desinfektions-Einstellung
INSTALLATIONSEINSTELLUNGEN Tank Desinfektions-Einstellung 1, 2 • Der Desinfektionsbetrieb ist ein besonderer Betriebsmodus für den WW-Speicher, um Legionellen im Speicher zu töten und deren Wachstum vorzubeugen. - Desinfektion aktiv : Auswahl der Aktivierung oder Deaktivierung des Desinfektionsbetriebs. - Startdatum : Bestimmung des Datums, an dem der Desinfektionsmodus läuft. - Startzeit : Bestimmung des Zeitpunkts, zu dem der Desinfektionsmodus läuft.
Seite 246: Einstellungen Tank1
INSTALLATIONSEINSTELLUNGEN Einstellungen Tank1 • Wählen Sie in der Liste der Installereinstellungen die Kategorie Speichereinstellung 1 und drücken Sie die Taste [OK], um zum Detailbildschirm zu gelangen. Wert Bereich Comp Limit Temp. 58~40 minimale Temperatur 30~1...
Seite 247: Einstellungen Tank2
INSTALLATIONSEINSTELLUNGEN Einstellungen Tank2 • Wählen Sie in der Liste der Installereinstellungen die Kategorie Speichereinstellung 2 und drücken Sie die Taste [OK], um zum Detailbildschirm zu gelangen. Wert Bereich Hysterese Priorität der Heizung Fußbodenheizung / Warmwasser...
Seite 248 INSTALLATIONSEINSTELLUNGEN • Einstellung Behältnis 1, 2 Die Beschreibungen für jeden Parameter sind wie folgt. - Mindesttemperatur : Temperaturspanne der maximalen Außentemperatur - Maximale Außentemperatur : maximale Temperatur, die durch den AWHP-Kompressorzyklus erzeugt wird. - Beispiel: Wenn die Mindesttemperatur auf „5“ und die maximale Außentemperatur auf „48“ gestellt wird, wird Ablauf A (siehe Graph) gestartet, sobald die Wasserbehältnistemperatur unter 45 °C liegt.
Seite 249: Trinkwasser Zeiteinstellung
INSTALLATIONSEINSTELLUNGEN Trinkwasser Zeiteinstellung Nachstehende Zeitdauer festlegen : Betriebszeit der Warmwasserspeicherheizung, Stoppzeit der Warmwasserspeicherheizung und Verzögerungszeit des Betriebs der Warmwasserspeicherheizung. - Aktivzeit : Diese Zeitdauer legt fest, wie lange die Warmwasserspeicherheizung fortgesetzt werden kann. - Stoppzeit : Diese Zeitdauer legt fest, wie lange die Warmwasserspeicherheizung gestoppt werden kann.
Seite 250: Solarthermische Anlage
INSTALLATIONSEINSTELLUNGEN Solarthermische Anlage Dies ist die Funktion zur Einstellung des Betriebsreferenzwertes in der solarthermischen Anlage. Wählen Sie in der Installateurs-Einstellungsliste die Kategorie solarthermisches System aus und drücken Sie die [OK]-Taste, um zum Angabenbildschirm zu gelangen. HINWEIS Um diese Funktion zu verwenden, muss Schalter Nr. 2 des Optionsschalters auf EIN geschaltet sein und Nr.
Seite 251 INSTALLATIONSEINSTELLUNGEN Die Beschreibungen für jeden Parameter sind wie folgt. • Sonnenkollektor Einstellung Temperatur - Min. Temperatur : Dies ist die minimale Temperatur des Sonnenkollektors, bei der die solarthermische Anlage betrieben werden kann. - Max. Temperatur : Dies ist die maximale Temperatur des Sonnenkollektors, bei der die solarthermische Anlage betrieben werden kann.
Seite 252: Testlauf Pumpe
INSTALLATIONSEINSTELLUNGEN Testlauf Pumpe Der Pumpenprüflauf ist die Funktion zum Prüflauf durch den Betrieb der Wasserpumpe. Diese Funktion kann für Entlüftungshauben/Durchflusssensoren und andere verwendet werden. • Wählen Sie in der Liste der Installereinstellungen die Pumpenprüflaufkategorie und drücken Sie die Taste [OK], um zum Detailbildschirm zu gelangen.
Seite 253: Frostschutztemp
INSTALLATIONSEINSTELLUNGEN Frostschutztemp. Die Einstellung der Frostschutztemperatur ist im Installermodus verfügbar. Sie verhindert Einfrierungen im Bereich von -25 bis -5 Grad Celsius. • Ändern Sie die Einstellwerte mit der Taste [<,>(links/rechts)] • Die Funktion ist für manche Produkte nicht verfügbar. HINWEIS Um diese Funktion zu verwenden, muss der kurze Frostschutz steckstift(CN_FLOW2) entfernt werden und der Schalter Nr.2 des Optionsschalters 3 eingeschaltet sein.
Seite 254: Potentialfreier Kontakt Modus
INSTALLATIONSEINSTELLUNGEN Potentialfreier Kontakt modus Die Trockenkontaktfunktion ist die Funktion, welche nur verwendet werden kann, wenn die Trockenkontaktvorrichtungen separat gekauft und installiert werden. • Ändern Sie die Einstellwerte mit der Taste [<,>(links/rechts)]. Wert Auto manuell HINWEIS Für die den Trockenkontakt-Modus zugehörigen Detailfunktionen, siehe das individuelle Trockenkontakthandbuch.
Seite 255: Adresse Der Zentralsteuerung
INSTALLATIONSEINSTELLUNGEN Adresse der Zentralsteuerung Beim Anschluss der Zentralsteuerung, stellen Sie die Adresse der Zentralsteuerung des Innengerätes. • Wählen Sie in der Liste der Installereinstellungen die Zentralsteuerungsadresskategorie und drücken Sie die Taste [OK], um zum Detailbildschirm zu gelangen. HINWEIS Geben Sie den Adresscode als Hexadezimalwert ein Vorderseite : Zentralsteuerung Gr.
Seite 256: Cn_Cc
INSTALLATIONSEINSTELLUNGEN CN_CC Es ist die Funktion, um das Einsatz des CN_CC-Ports des Innengerätes einzustellen. • Ändern Sie die Einstellwerte mit der Taste [<,>(links/rechts)] Wert Beschreibung Wenn das Produkt mit Strom versorgt wird, erkennt das Innengerät die D/C automatisch Installation des Trockenkontakts, wenn der Kontaktpunkt im installierten Zustand des Trockenkontakts eingeschaltet ist D/C nicht installiert Trockenkontakt nicht nutzen (installieren)
Seite 257: Energiezustand
INSTALLATIONSEINSTELLUNGEN Energiezustand Diese Funktion dient der Steuerung des Gerätes entsprechend dem Energiezustand. Wenn der Ladezustand des ESS übertragen wird, ändert er die Zieltemperatur für Heizung, Kühlung und Brauchwarmwasser durch Einstellung des Wertes entsprechend dem Energiezustand. Wählen Sie entweder den Signal- oder den Modbus-Modus gemäß Anschlussart zwischen dem Gerät und dem ESS.
Seite 258: Thermostat-Steuerart
INSTALLATIONSEINSTELLUNGEN Thermostat-Steuerart Diese Funktion dient der Aktivierung des Installers zur Steuerung der Wasserpumpenoptionen mittels Wasserflusssensor. • Wählen Sie in der Liste der Installer-Einstellungen die Kategorie Konnektivität aus und drücken Sie die Taste [OK], um zum Detailbildschirm zu gelangen. Heizung & Kühlung Heizung &...
Seite 259: Pumpenbetriebszeit
INSTALLATIONSEINSTELLUNGEN Pumpenbetriebszeit Diese Funktion dient der Anzeige der Wasserpumpen-Betriebszeit zur Prüfung der mechanischen Lebensdauer. • Wählen Sie in der Liste der Installer-Einstellungen die Kategorie Informationen aus und drücken Sie die Taste [OK], um zum Detailbildschirm zu gelangen.
Seite 260: Idu-Betriebszeit
INSTALLATIONSEINSTELLUNGEN IDU-Betriebszeit Diese Funktion dient der Anzeige der Innengerät-Betriebszeit zur Prüfung der mechanischen Lebensdauer. • Wählen Sie in der Liste der Installer-Einstellungen die Kategorie Informationen aus und drücken Sie die Taste [OK], um zum Detailbildschirm zu gelangen.
Seite 261: Adresse Der Modbus
INSTALLATIONSEINSTELLUNGEN Adresse der Modbus Es ist die Funktion, um die Adresse des Modbus-Geräts einzustellen, welche extern mit dem Produkt angekoppelt ist. Die Funktion zur Einstellung der Modbus-Adresse ist vom Innengerät verfügbar. • Wählen Sie in der Liste der Installereinstellungen Modbus-Adresse und drücken Sie die Taste [OK], um zum Detailbildschirm zu gelangen.
Seite 262: Speicherabbild Modbus-Gateway
INSTALLATIONSEINSTELLUNGEN Speicherabbild Modbus-Gateway Baudrate: 9 600 bps Stop-Bit: 1 Stopp-Bit Parität: Keine Parität Spulenregister (0x01) Register Beschreibung Erklärung der Werte 00001 Aktivieren / Deaktivieren (Heizung / Kühlung) 0 : Betrieb AUS / 1 : Betrieb EIN 00002 Aktivieren / Deaktivieren (ECS) 0 : Betrieb AUS / 1 : Betrieb EIN 00003 Einstellung Ruhemodus...
Seite 263 INSTALLATIONSEINSTELLUNGEN Halteregister (0x03) Register Beschreibung Erklärung der Werte 30001 Fehlerkennung Fehlerkennung 30002 ODU-Betriebszyklus 0: Standby (AUS) / 1: Kühlung / 2: Heizung 30003 Wassereinlasstemp. [0.1 °C ×10] 30004 Wasserauslasstemp. [0.1 °C ×10] 30005 Auslasstemp. Ersatzheizgerät [0.1 °C ×10] 30006 Wassertemp. Warmwasserbehälter [0.1 °C ×10] 30007 Sonnenkollektortemp.
Seite 264 INSTALLATIONSEINSTELLUNGEN Eingangsregister (0x04) Register Beschreibung Erklärung der Werte 40001 Betriebsmodus 0: Kühlung / 4: Heizung / 3: Auto 0: Wasserauslasstemp. Steuerung 40002 Steuermethode (Kreis 1/2) 1: Wassereinlasstemp. Steuerung 2: Raumluftsteuerung Zieltemp. (Heizung / Kühlung) 40003 [0.1 °C ×10] Kreislauf 1 40004 Raumlufttemp.
Seite 265: Cn_Ext
INSTALLATIONSEINSTELLUNGEN CN_EXT Es ist eine Funktion, um den externen Eingang und Ausgang gemäß dem vom Kunden eingestellten DI-Typ mit der Nutzung des CN-EXT-Ports, zu steuern. • Wählen Sie in der Liste der Installereinstellungen die CN-EXT-Port-Kategorie und drücken Sie die Taste [OK], um zum Detailbildschirm zu gelangen. Wert Einfacher Nicht nutzen...
Seite 266: Nicht Einheiteninterner Kessel
INSTALLATIONSEINSTELLUNGEN Nicht einheiteninterner Kessel Diese Funktion konfiguriert den Fremdkessel, um gesteuert zu werden. Wenn der Status dieser Funktion “Nutzen” ist, können Sie den Steuerungsmodus des Kessels, Auto oder Manuell, wählen. Wenn der Modus dieser Funktion auf “Manuell” eingestellt wird, können Sie die Temperatur des Kessels, bzw.
Seite 267: Zählerschnittstelle
INSTALLATIONSEINSTELLUNGEN Zählerschnittstelle Es ist die Funktion, welche den Status von Energie und Strom auf dem Bildschirm prüfen kann. Es sammelt und berechnet Leistungs- oder Kaloriendaten, um Daten für die Energieüberwachung und Pop-up-Fenster für Energiewarnalarme zu erstellen. Diese Funktion kann im Installermodus aktiviert werden.
Seite 268: Aktuelle Durchﬂussrate
INSTALLATIONSEINSTELLUNGEN Aktuelle Durchﬂussrate Es ist die Gleichung zur Überprüfung der aktuellen Durchflussrate. • Wählen Sie in der Liste der Installationseinstellungen die Kategorie „Aktuelle Durchflussrate“ aus und drücken Sie die Taste [OK], um zum Detailbildschirm zu gelangen. Die aktuelle Durchflussrate kann überprüft werden. (Bereich : 7 ~ 80 l/Min.) •...
Seite 269: Datenprotokollierung
INSTALLATIONSEINSTELLUNGEN Datenprotokollierung Es ist die Funktion, um den Betriebsreferenzwert im Saisonal-Auto-Modus einzustellen. • Wählen Sie in der Liste der Installereinstellungen die Datenerfassungskategorie und drücken Sie die Taste [OK], um zum Detailbildschirm zu gelangen. HINWEIS Suchbereich der Fehlerhistorie : 50 Fehlerhistorie-Informationen Artikel : Datum, Zeit, Modus (einschließlich Aus), Solltemperatur, Eingangstemperatur, Ausgangstemperatur, Raumtemperatur, Warmwasserbetrieb/-stopp, Warmwasser-Solltemperatur, Warmwassertemperatur, Außengerät Ein/Aus,...
Seite 270: Inbetriebnahme
• Kühlmittelleckage beeinträchtigt die Leistung. Wenn eine Undichtigkeit tallation Kühlmittelleckage festgestellt wird, wenden Sie sich an eine qualifizierte Klimaanlage- Installationsperson von LG. • Während des Kühlbetriebs kann kondensierter Tau auf den Boden des Innengerätes abfallen. In diesem Fall bereiten Sie eine Abwasserbehandlung vor Abwasserbehandlung (zum Beispiel Behälter zum Enthalten des kondensierten Taues), um...
Seite 271: Betriebsbeginn
INBETRIEBNAHME Um die bestmögliche Leistung von zu gewährleisten, ist die Durchführung von periodischen Prüfungen und Wartungsarbeiten erforderlich. Es wird empfohlen, die Prüfliste einmal im Jahr zu folgen. ACHTUNG Schalten Sie die Stromversorgung aus, bevor Sie jeden Wartungsarbeiten durchführen. Kategorie Artikel Prüfpunkt •...
Seite 272: Ablaufdiagramm Betriebsbeginn
INBETRIEBNAHME Ablaufdiagramm Betriebsbeginn START Nein Prüfen Sie, ob das Stromkabel und das Betreiben Sie das Gerät im Heizbetrieb. Kommunikationskabel vollständig verbunden sind Beginnt der Testbetrieb? Tritt kaltes Wasser länger * Prüfen Sie die Last (In/Out Temp.) als 3 Minuten aus? * Prüfen Sie die Rohrlänge und die Menge des Nein Kühlmittels...
Seite 273: Vakuumpumpe Und Kühlmittelfüllung
INBETRIEBNAHME Vakuumpumpe und Kühlmittelfüllung Standardmäßig wurde das Produkt mit Kühlmittel befüllt. Vakuumpumpe und Kühlmittelfüllung, wenn es eine Kühlmittelleckage gibt. 1. Vakuumpumpe Vakuumaktion betätigen, wenn das Kühlmittel leckt. Mehrwegeventil (Zur Aufteilung) Druckmesser Öffnen Schließen SVC-Port Vakuumpumpe (0.5 ~ 1 HP) Ansaugkrümmer-Messgerät (Für Hydrosplit) SVC-Port Ansaugkrümmer-Messgerät...
Seite 274: Kühlmittelfüllung
INBETRIEBNAHME 2. Kühlmittelfüllung Sie sollten das Kühlmittel nach dem Vakuum füllen. Sie können die Menge des Kühlmittels auf dem Qualitätslabel sehen. Bitte füllen Sie im Kühlbetrieb, wenn es keine volle Befüllung gibt. (Zur Aufteilung) Kühlmit telzylinder SVC-Port Ansaugkrümmermessgerät (Für Hydrosplit) SVC-Port Ansaugkrümmermessgerät Kühlmit...
Seite 275 INBETRIEBNAHME 3. Ort des Ports SVC (Zur Aufteilung) 1Ø : 5 kW, 7 kW, 9 kW 1Ø : 5 kW, 7 kW, 9 kW SVC-Port (Zur Aufteilung) 1Ø : 12 kW, 14 kW, 16 kW 3Ø : 12 kW, 14 kW, 16 kW SVC-Port (Für Hydrosplit) 1Ø...
Seite 276: Fehlerbehebung
INBETRIEBNAHME Fehlerbehebung Wenn nicht ordnungsgemäß funktioniert oder den Betrieb nicht startet, überprüfen Sie bitte die folgende Liste. ACHTUNG Schalten Sie die Stromversorgung aus, bevor Sie jede Fehlerbehebung durchführen. Fehlersuche für Probleme während des Betriebs Problem Grund Lösung • Zieltemperatur richtig einstellen. •...
Seite 277: Fehlerbehebung Für Fehlercode
INBETRIEBNAHME Fehlerbehebung für Fehlercode Code Titel Fehlerursache Überprüfen Sie den Punkt und den Normalzustand anzeigen Problem mit dem Fernraumluftsensor Problem mit dem Kühlmittelsensor (Eintrittsseite) Problem mit dem Kühlmittelsensor (Austrittsseite) • Widerstand: 10 kΩ bei 25 Grad Celsius (abgesteckt) → für den Problem mit dem Fernraumluftsensor Wasserspeichersensor...
Seite 278 INBETRIEBNAHME Code Titel Fehlerursache Überprüfen Sie den Punkt und den Normalzustand anzeigen Strömungsschalter • Der Durchflussschalter ist geöffnet, während die interne Wasserpumpe funktioniert. • Der Durchflussschalter ist geschlossen, Problem im während die interne Wasserpumpe Strömungsschalter Durchflussschalter nicht funktioniert. • Der Durchflussschalter sollte geschlossen sein, während die •...
Seite 279 INBETRIEBNAHME Code Titel Fehlerursache Überprüfen Sie den Punkt und den Normalzustand anzeigen 1. Fehlfunktion des Kompressors 2. Blockierung Rohr Max. C/T Eingangsüberstrom 3. Niedrige Eingangsspannung 4. Kühlmittel, Rohrlänge, geblockt ... • Gleichstromverbindungsspannung über • Überprüfen Sie CN_(L), CN_(N) Verbindung Gleichstromverbindung 420 V DC •...
Seite 280 INBETRIEBNAHME Code Titel Fehlerursache Überprüfen Sie den Punkt und den Normalzustand anzeigen • offen / kurzgeschlossen 1. Schlechte Verbindung der Temperatorfühlerverbindung Problem im • schlecht gelötet 2. Beschädigung der Temperaturfühlerverbindung Lufttemperatursensor • interner Schaltkreisfehler (offen/kurzgeschlossen) für den Außenbereich 3. Beschädigung des äußeren PCBs (Inverter) Problem im mittleren •...
Seite 281 • The information for Eco design is available on the following free access website. https://www.lg.com/global/support/cedoc/cedoc [Representative] LG Electronics Inc. EU Representative : LG Electronics European Shared Service Center B.V. Krijgsman 1, 1186 DM Amstelveen, The Netherlands [Manufacturer] LG Electronics Inc. Changwon 2nd factory 84, Wanam-ro, Seongsan-gu,...
