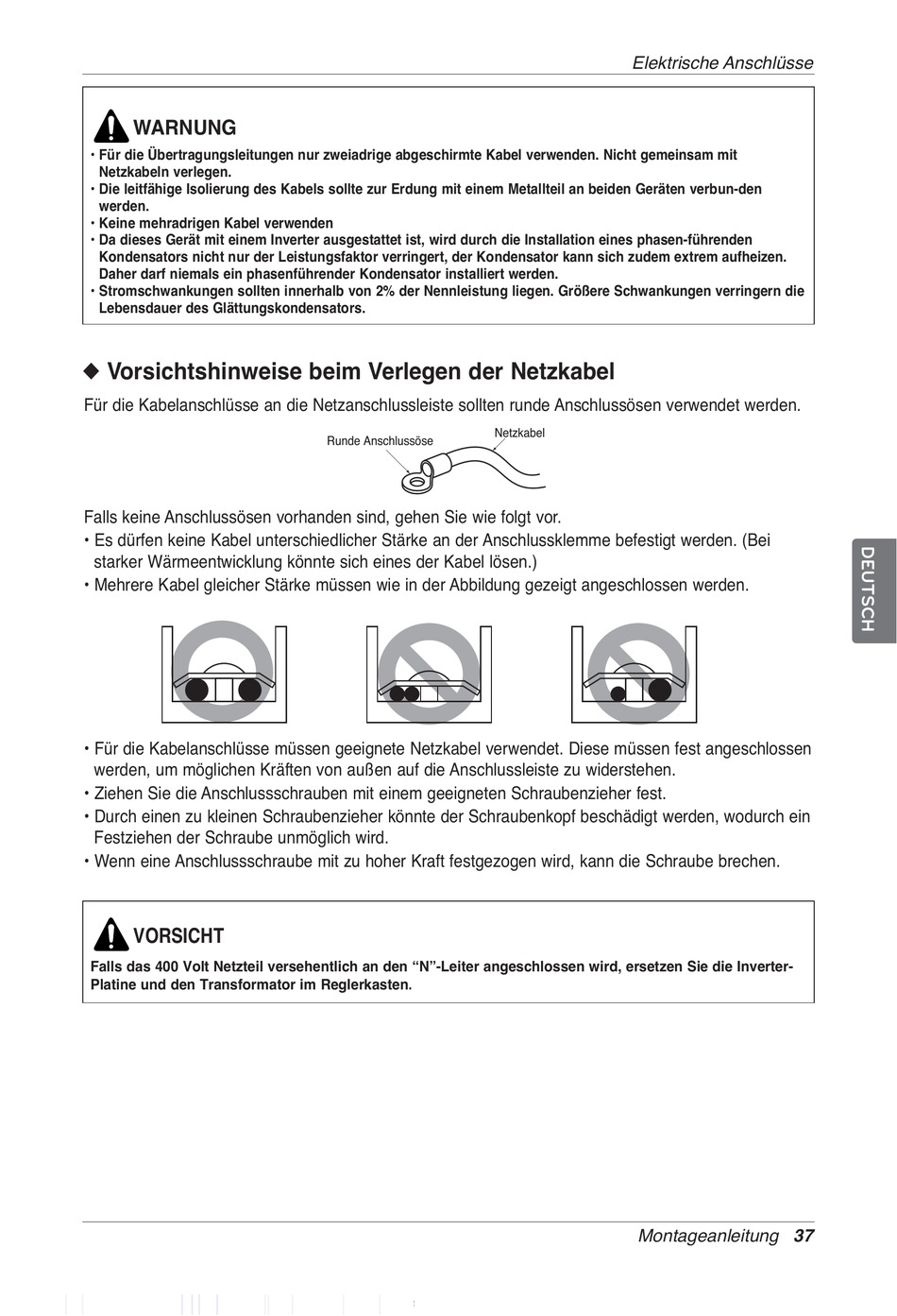

Vorsichtshinweise Beim Verlegen Der Netzkabel - LG Multi V ARUN100LM3 Montageanleitung

WARNUNG
• Für die Übertragungsleitungen nur zweiadrige abgeschirmte Kabel verwenden. Nicht gemeinsam mit
Netzkabeln verlegen.
• Die leitfähige Isolierung des Kabels sollte zur Erdung mit einem Metallteil an beiden Geräten verbun-den
werden.
• Keine mehradrigen Kabel verwenden
• Da dieses Gerät mit einem Inverter ausgestattet ist, wird durch die Installation eines phasen-führenden
Kondensators nicht nur der Leistungsfaktor verringert, der Kondensator kann sich zudem extrem aufheizen.
Daher darf niemals ein phasenführender Kondensator installiert werden.
• Stromschwankungen sollten innerhalb von 2% der Nennleistung liegen. Größere Schwankungen verringern die
Lebensdauer des Glättungskondensators.
u Vorsichtshinweise beim Verlegen der Netzkabel
Für die Kabelanschlüsse an die Netzanschlussleiste sollten runde Anschlussösen verwendet werden.
Falls keine Anschlussösen vorhanden sind, gehen Sie wie folgt vor.
• Es dürfen keine Kabel unterschiedlicher Stärke an der Anschlussklemme befestigt werden. (Bei
starker Wärmeentwicklung könnte sich eines der Kabel lösen.)
• Mehrere Kabel gleicher Stärke müssen wie in der Abbildung gezeigt angeschlossen werden.
• Für die Kabelanschlüsse müssen geeignete Netzkabel verwendet. Diese müssen fest angeschlossen
werden, um möglichen Kräften von außen auf die Anschlussleiste zu widerstehen.
• Ziehen Sie die Anschlussschrauben mit einem geeigneten Schraubenzieher fest.
• Durch einen zu kleinen Schraubenzieher könnte der Schraubenkopf beschädigt werden, wodurch ein
Festziehen der Schraube unmöglich wird.
• Wenn eine Anschlussschraube mit zu hoher Kraft festgezogen wird, kann die Schraube brechen.
VORSICHT
Falls das 400 Volt Netzteil versehentlich an den "N"-Leiter angeschlossen wird, ersetzen Sie die Inverter-
Platine und den Transformator im Reglerkasten.
Netzkabel
Runde Anschlussöse
Elektrische Anschlüsse
Montageanleitung 37
