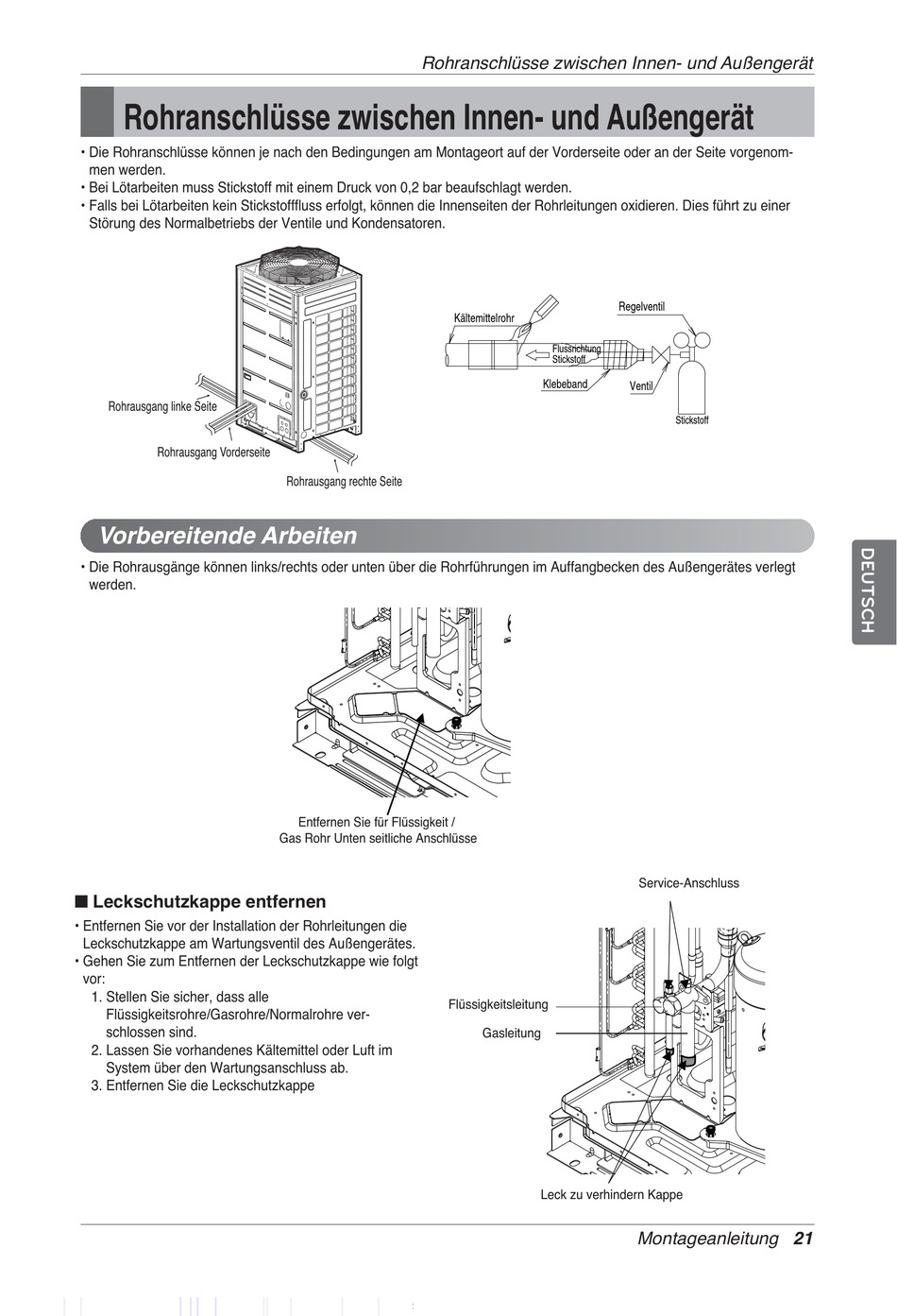

Rohranschlüsse zwischen Innen- und Außengerät
• Die Rohranschlüsse können je nach den Bedingungen am Montageort auf der Vorderseite oder an der Seite vorgenom-
men werden.
• Bei Lötarbeiten muss Stickstoff mit einem Druck von 0,2 bar beaufschlagt werden.
• Falls bei Lötarbeiten kein Stickstofffluss erfolgt, können die Innenseiten der Rohrleitungen oxidieren. Dies führt zu einer
Störung des Normalbetriebs der Ventile und Kondensatoren.
Rohrausgang linke Seite
Rohrausgang Vorderseite

Vorbereitende Arbeiten

• Die Rohrausgänge können links/rechts oder unten über die Rohrführungen im Auffangbecken des Außengerätes verlegt
werden.
n Leckschutzkappe entfernen
• Entfernen Sie vor der Installation der Rohrleitungen die
Leckschutzkappe am Wartungsventil des Außengerätes.
• Gehen Sie zum Entfernen der Leckschutzkappe wie folgt
vor:
1. Stellen Sie sicher, dass alle
Flüssigkeitsrohre/Gasrohre/Normalrohre ver-
schlossen sind.
2. Lassen Sie vorhandenes Kältemittel oder Luft im
System über den Wartungsanschluss ab.
3. Entfernen Sie die Leckschutzkappe
Rohranschlüsse zwischen Innen- und Außengerät
Rohrausgang rechte Seite
Entfernen Sie für Flüssigkeit /
Gas Rohr Unten seitliche Anschlüsse
Flüssigkeitsleitung
Regelventil
Kältemittelrohr
Flussrichtung
Stickstoff
Klebeband
Gasleitung
Leck zu verhindern Kappe
Ventil
Stickstoff
Service-Anschluss
Montageanleitung 21
