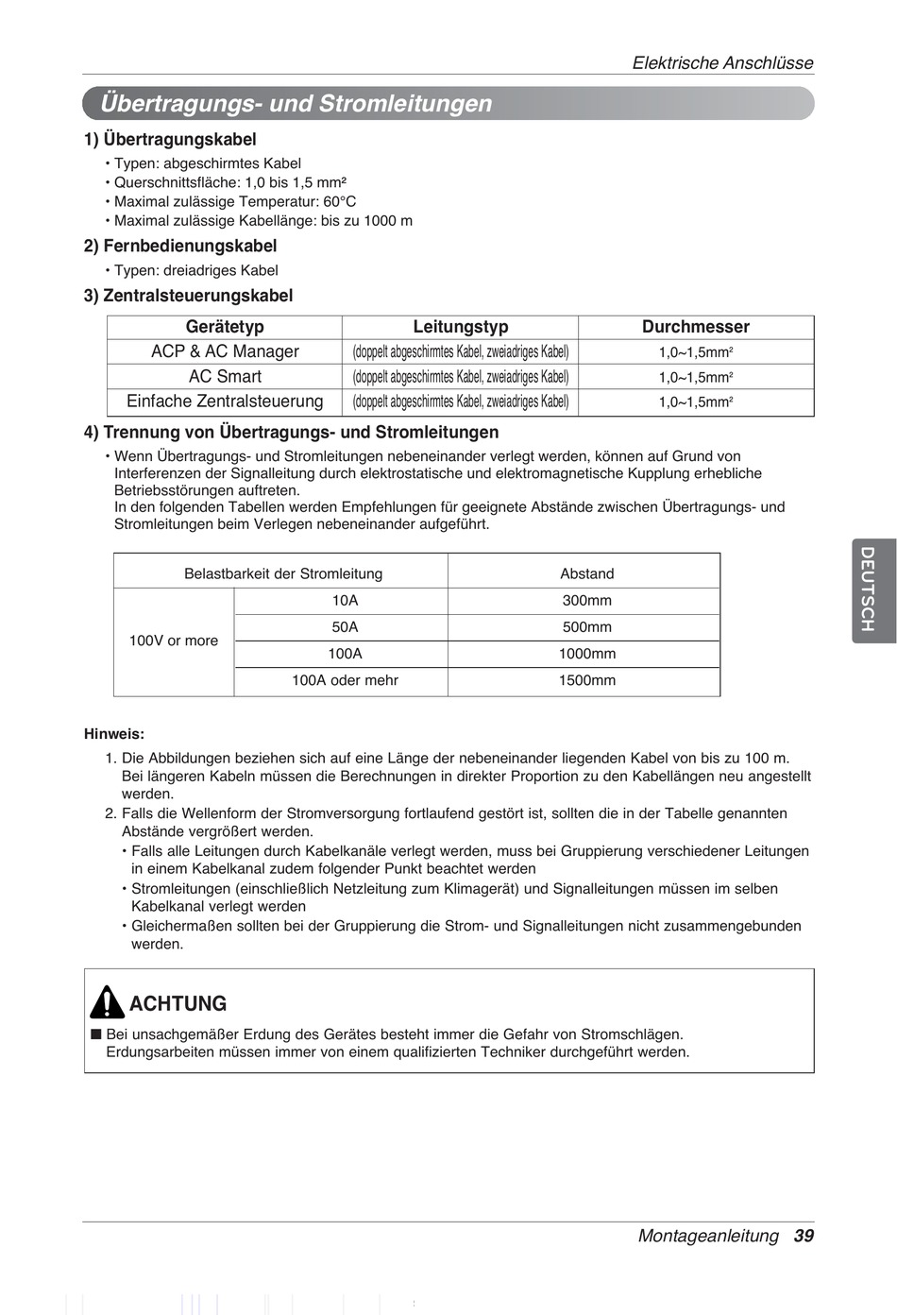

Übertragungs- und Stromleitungen
1) Übertragungskabel
• Typen: abgeschirmtes Kabel
• Querschnittsfläche: 1,0 bis 1,5 mm²
• Maximal zulässige Temperatur: 60°C
• Maximal zulässige Kabellänge: bis zu 1000 m
2) Fernbedienungskabel
• Typen: dreiadriges Kabel
3) Zentralsteuerungskabel
Gerätetyp
ACP & AC Manager
AC Smart
Einfache Zentralsteuerung
4) Trennung von Übertragungs- und Stromleitungen
• Wenn Übertragungs- und Stromleitungen nebeneinander verlegt werden, können auf Grund von
Interferenzen der Signalleitung durch elektrostatische und elektromagnetische Kupplung erhebliche
Betriebsstörungen auftreten.
In den folgenden Tabellen werden Empfehlungen für geeignete Abstände zwischen Übertragungs- und
Stromleitungen beim Verlegen nebeneinander aufgeführt.
Belastbarkeit der Stromleitung
100V or more
Hinweis:
1. Die Abbildungen beziehen sich auf eine Länge der nebeneinander liegenden Kabel von bis zu 100 m.
Bei längeren Kabeln müssen die Berechnungen in direkter Proportion zu den Kabellängen neu angestellt
werden.
2. Falls die Wellenform der Stromversorgung fortlaufend gestört ist, sollten die in der Tabelle genannten
Abstände vergrößert werden.
• Falls alle Leitungen durch Kabelkanäle verlegt werden, muss bei Gruppierung verschiedener Leitungen
in einem Kabelkanal zudem folgender Punkt beachtet werden
• Stromleitungen (einschließlich Netzleitung zum Klimagerät) und Signalleitungen müssen im selben
Kabelkanal verlegt werden
• Gleichermaßen sollten bei der Gruppierung die Strom- und Signalleitungen nicht zusammengebunden
werden.
ACHTUNG
n Bei unsachgemäßer Erdung des Gerätes besteht immer die Gefahr von Stromschlägen.
Erdungsarbeiten müssen immer von einem qualifizierten Techniker durchgeführt werden.
Leitungstyp
(doppelt abgeschirmtes Kabel, zweiadriges Kabel)
(doppelt abgeschirmtes Kabel, zweiadriges Kabel)
(doppelt abgeschirmtes Kabel, zweiadriges Kabel)
10A
50A
100A
100A oder mehr
Elektrische Anschlüsse
Durchmesser
1,0~1,5mm
1,0~1,5mm
1,0~1,5mm
Abstand
300mm
500mm
1000mm
1500mm
