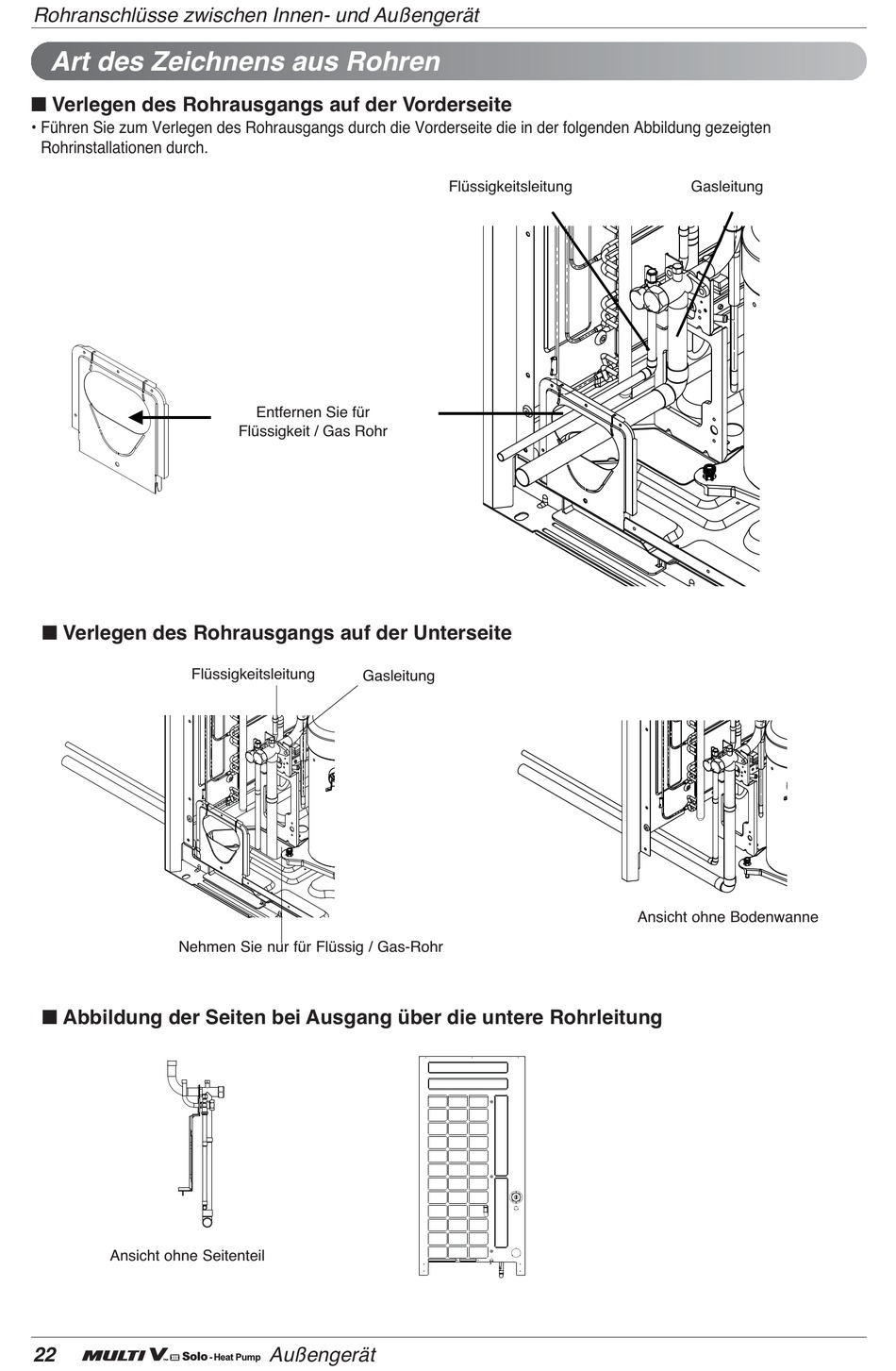

Rohranschlüsse zwischen Innen- und Außengerät
Art des Zeichnens aus Rohren
n Verlegen des Rohrausgangs auf der Vorderseite
• Führen Sie zum Verlegen des Rohrausgangs durch die Vorderseite die in der folgenden Abbildung gezeigten
Rohrinstallationen durch.
n Verlegen des Rohrausgangs auf der Unterseite
Flüssigkeitsleitung
Nehmen Sie nur für Flüssig / Gas-Rohr
n Abbildung der Seiten bei Ausgang über die untere Rohrleitung
Ansicht ohne Seitenteil
22
Solo
Entfernen Sie für
Flüssigkeit / Gas Rohr
Gasleitung
Außengerät
- Heat Pump
Flüssigkeitsleitung
Gasleitung
Ansicht ohne Bodenwanne
