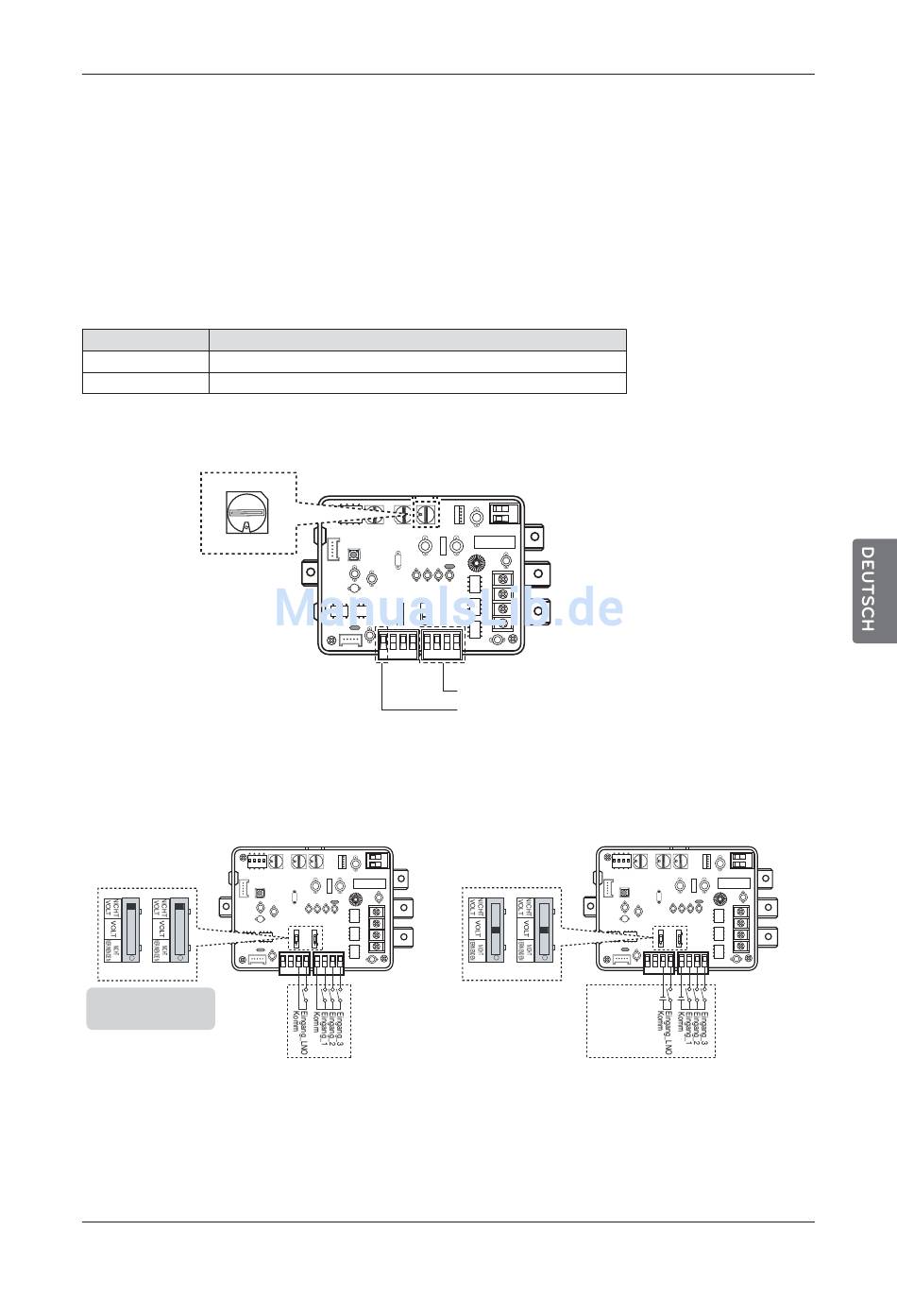

2 Neuer potentialfreier Kontakt

2.1 Steuerung des Leistungsbedarfs
Mithilfe des potentialfreien Kontaktes des AG kann der Leistungsbedarf auf zwei
unterschiedliche Arten gesteuert werden
- Über ein Kontaktsignal
: Der Hoch-/Niedrigdruck wird durch Einstellung des Drehschalters geregelt
- Über das Analogsignal eines DDC-Moduls
: Der Hoch-/Niedrigdruck wird durch Einstellung des DDC-Moduls geregelt (0-10V Gleichstrom).
[Drehschalterstellung]
SW_STEP
0, 1, 2, 3, 4, 5, 6
D, E
[Einstellung]
SW_STEP
- Anschlussarten
1. Über ein Kontaktsignal
<Ohne externe Stromquelle>
SW_VOLT2 SW_VOLT1
Hinweise
In der Betriebsart "NON VOLT (keine Spannung)" darf
kein Spannungssignal angelegt werden, ansonsten
besteht die Gefahr schwerwiegender Schäden
Eingangssignal
Kontaktsignal
Analogsignal
Über ein Kontaktsignal
Über das Analogsignaleines DDC-Moduls
<Mit externer Stromquelle>
SW_VOLT2 SW_VOLT1
Dieser Abschnitt
ist nicht bei LG verfügbar
(separat erhältlich)
Neue Funktion
Dieser Abschnitt
Anschluss einer
ist nicht bei LG verfügbar
separaten
12V-Gleichstromquelle
(separat erhältlich)
Montageanleitung 73
