Installierung

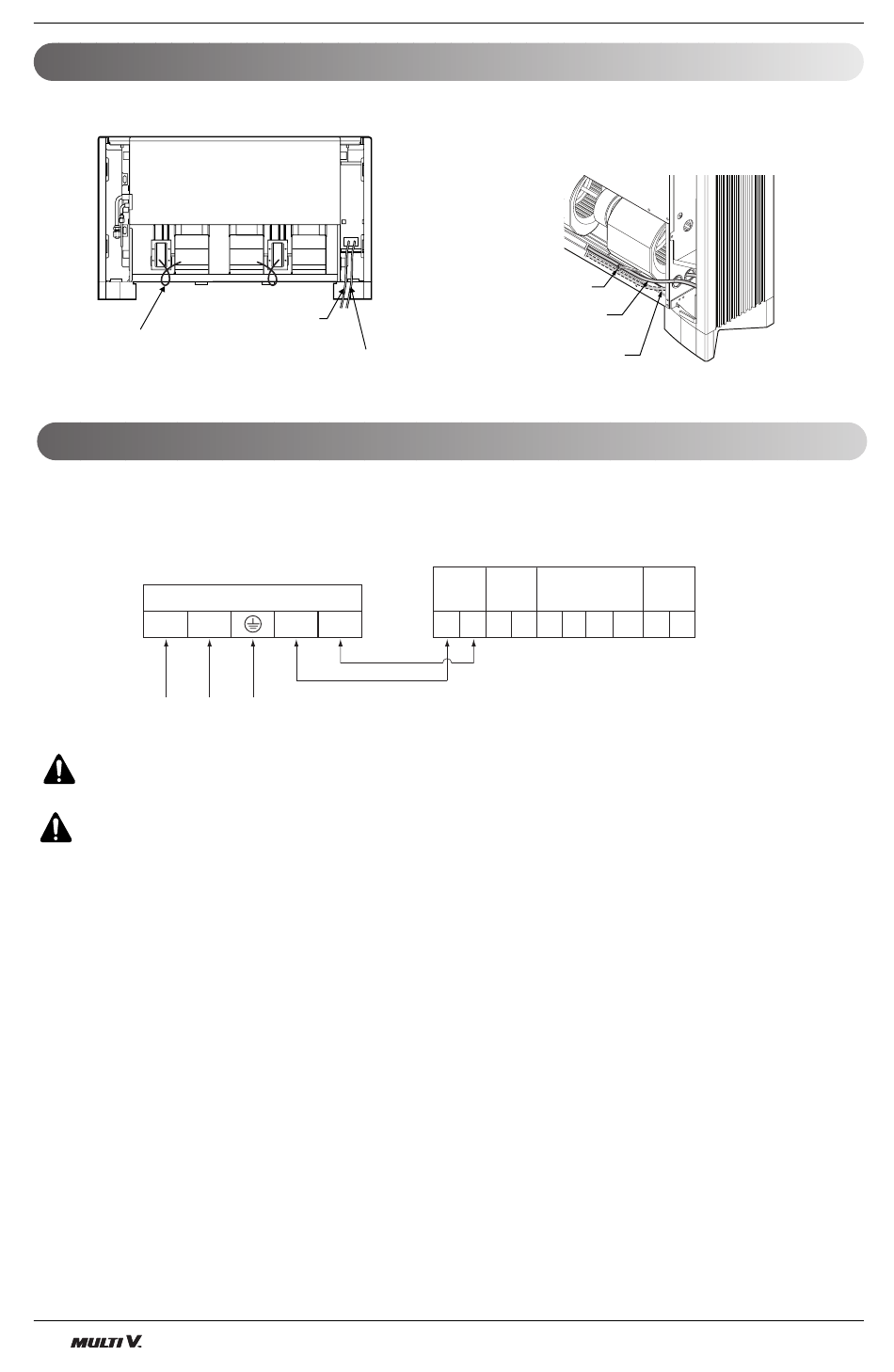

Kabelanschlüsse
Nehmen Sie die Abdeckung des Reglerkastens ab und nehmen Sie die Anschlüsse vor.
Anschluss der Stromversorgung
Erdungsanschluss(Feldverdrahtung)
befestigen Sie sich
mit zusätzlicher Klemmplatte
Anschluss der Kabel zwischen Innen- und Außeneinheit
Schließen Sie die Kabel einzeln an die Klemmen der Hauptplatine, entsprechend des Anschlusses der
Außeneinheit, an.
• Vergewissern Sie sich, dass die Farben der Kabel der Außeneinheit und die Klemmennummer dieselben
sind wie jene der Inneneinheit.
Anschlussleiste innen
1(L)
2(N)
NETZEINGANG INNENANLAGE
(KANN AN AUßENANLAGE ANGESCHLOSSEN WERDEN)
VORSICHT:
Vergewissern Sie sich, dass die Klemmenschrauben fest angezogen sind.
VORSICHT:
Bereiten Sie, nach der Überprüfung der obigen Bedingungen die Verkabelung wie folgt vor:
1) Schließen Sie das Klimagerät immer an einen eigenen Stromkreis an. Beachten Sie für die
Verkabelung das Elektroschema auf der Innenseite der Abdeckung des Steuergehäuses.
2) Montieren Sie einen Sicherung zwischen Hauptnetz und der Einheit.
3) Die Schrauben, die die Adern im Schaltkasten halten können sich auf Grund der Vibrationen
beim Transport gelöst haben. Überprüfen Sie den Anzug der Schrauben und vergewissern Sie
sich, dass sie alle fest angezogen sind. (Wenn sie sich lockern, kann dies einen Kurzschluss
verursachen)
4) Spezifikation der Stromquelle
5) Überprüfen, dass die Stromquelle ausreichend ist.
6) Sicherstellen, dass die Einsatzspannung mehr als 90 % der Nennspannung entspricht, die auf
dem Typenschild angegeben ist.
7) Sicherstellen, dass der Kabelquerschnitt den Anforderungen des Stromnetzes entspricht.
(Achten Sie besonders auf den Zusammenhang zwischen Kabellänge und Kabelquerschnitt)
8) Vergessen Sie nie einen FI-Schutzschalter für nasse oder feuchte Orte zu installieren.
9) Folgende Fehler treten bei Unterspannung auf.
• Vibrationen eines Magnetschalters, Beschädigungen dessen Kontaktstelle, Ansprechen der
Sicherung, Störung des normalen Betriebs eines Überspannungsschutzes.
• Der Kompressor erhält keine vernünftige Startleistung.
12
12
Innengerät
Innengerät
Anschluss der
Übertragungsleitungen
(Feldverdrahtung)
Indoor
unit
3
4
A
Attachez avec la bride
Anschluss der
Stromversorgung
Erdungsanschluss
Anschluss der
Übertragungsleitungen
Outdoor
Central
unit
controller
B E
F C D Vcc GND
Main
outdoor unit
