Montage Der Zweigleitungen - LG Multi V ARUN100LM3 Montageanleitung

Rohranschlüsse zwischen Innen- und Außengerät

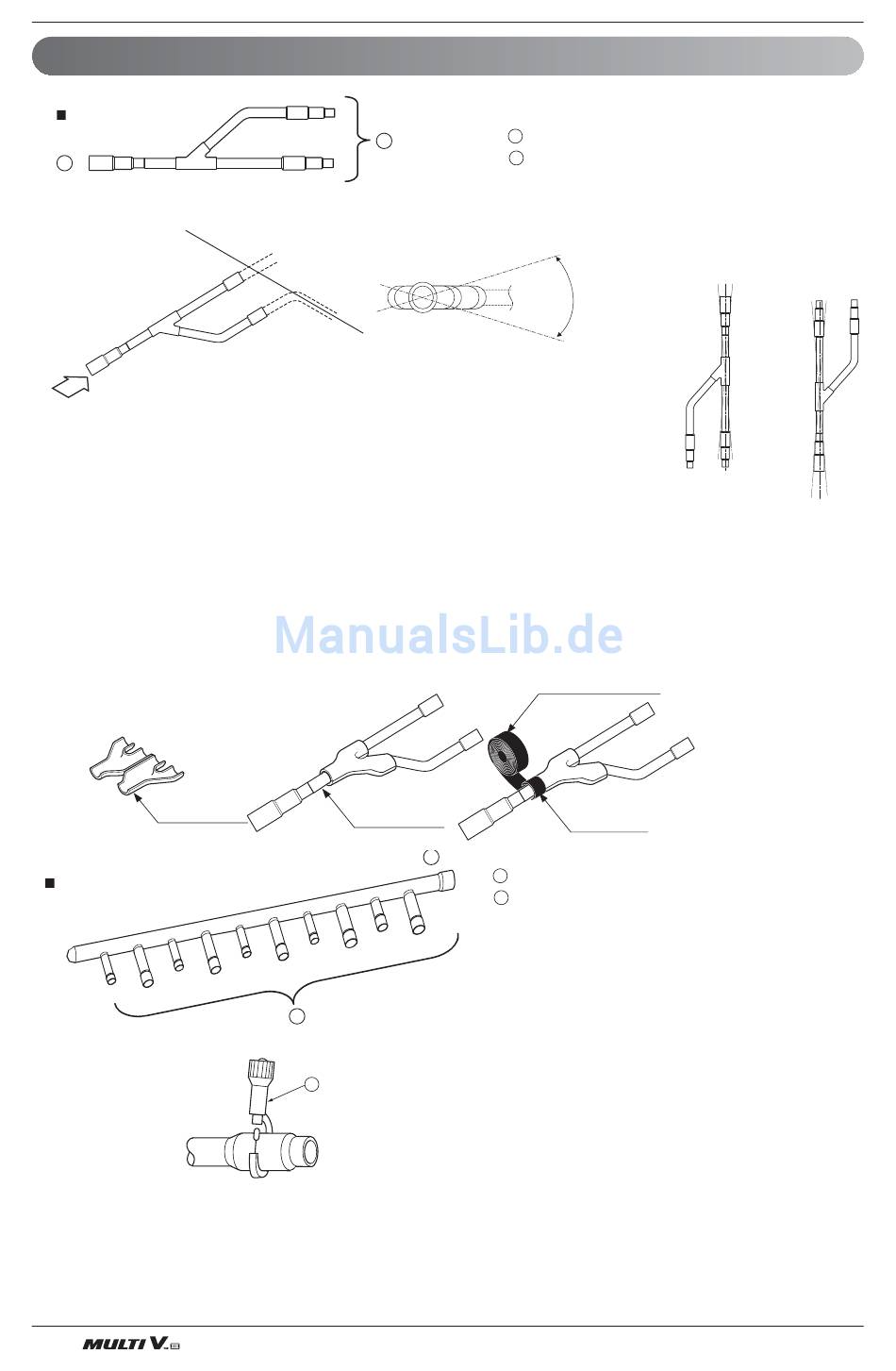

Montage der Zweigleitungen

Schrägabzweigung
A
• Die Zweigleitungen müssen horizontal bzw. vertikal installiert werden (siehe folgende Abbildung).
A
• Es gibt keine Einschränkungen bzgl. der Verbindungen.
• Falls sich der nach den beschriebenen Verfahren ermittelte Durchmesser der Kältemittelrohre von der
Größe der Verbindung unterscheidet, sollte der Anschlussbereich mit einem Rohrschneider zugeschnitten
werden.
• Die Zweigleitung sollte mit einem im Bausatz enthaltenen Isolation isoliert werden.
Isolierung
(im Bausatz enthalten)
Sammelrohr
28
Solo
Horizontale
Ebene
Ansicht von Punkt A
in Pfeilrichtung
Rohrverbindungen
Flüssigkeits- und Gasrohre
B
C
Außengerät
- Heat Pump
A Zum Außengerät
B
Zur Zweigleitung bzw. zum Innengerät
B
Klebeband(Dränage)
A
A Zum Außengerät
B
Zum Innengerät
• Das Innengerät mit der größeren Kapazität muss
näher an Ⓐ als das kleinere Gerät installiert
werden.
• Falls sich der nach den beschriebenen Verfahren
ermittelte Durchmesser der Kältemittelrohre von
der Größe der Verbindung unterscheidet, sollte der
Anschlussbereich mit einem Rohrschneider
ⓒ zugeschnitten werden.
• Falls weniger Rohre als Sammelrohr-
Zweigleitungen angeschlossen werden, muss
eine Schutzkappe auf die nicht
angeschlossenen Zweigleitungen gesetzt
werden.
Nach unten
gerichtet
Innerhalb +/- 10
Innerhalb 3
Isolierung für
Dränrohre
Nach oben
gerichtet
Innerhalb 3
