LG Multi V ARUN100LM3 Montageanleitung Seite 77

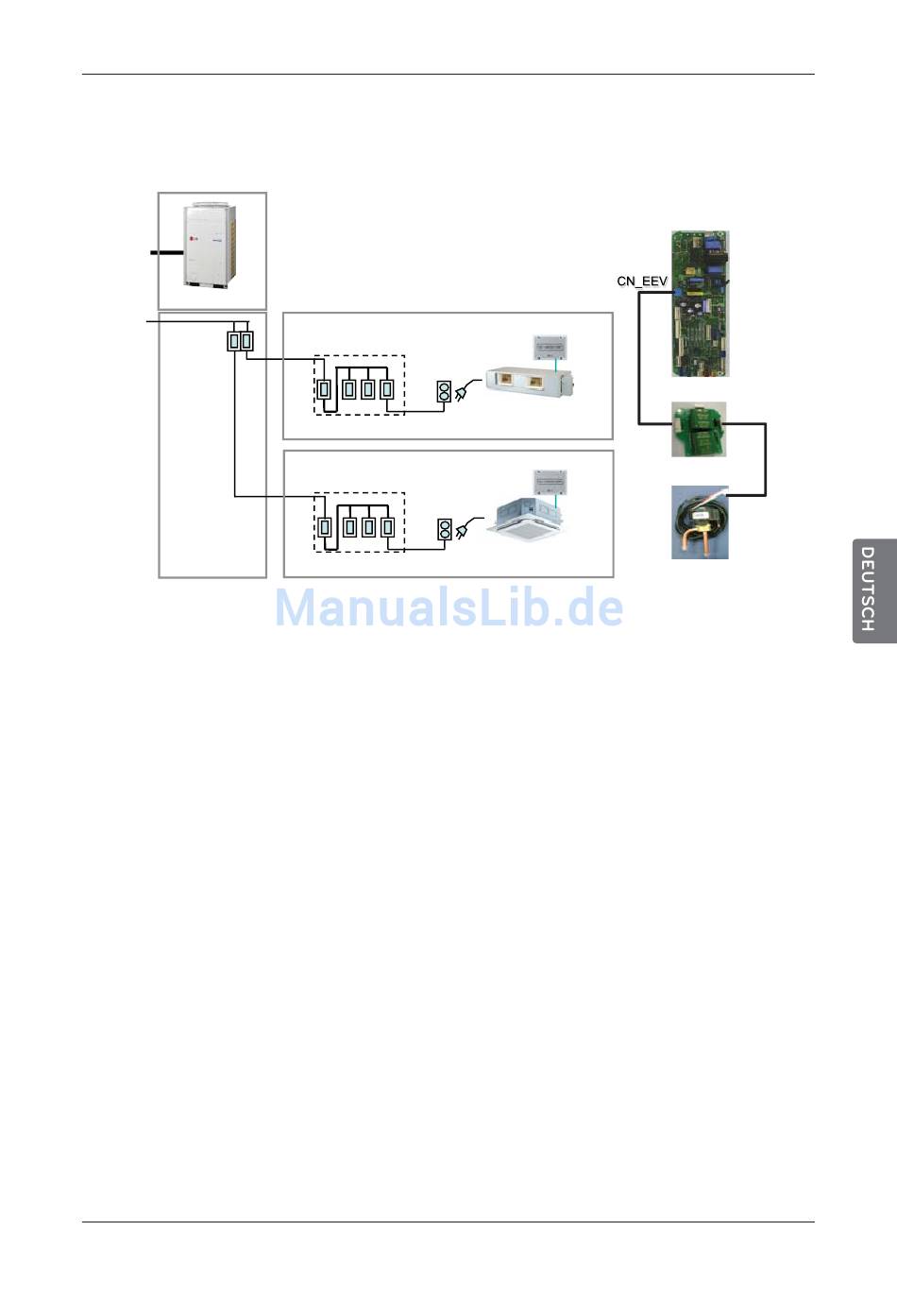

3. Unabhängiges Netzmodul
Die Hauptplatine steuert den EEV-Bausatz bei eingeschaltetem Gerät.
Die unabhängige Zwischenplatine steuert den EEV-Bausatz bei ausgeschaltetem Gerät.
Dreiphasig
400 V
AG
Einphasig
4.
220 V
...
"Bei Unterbrechung der Stromversorgung muss
das Gerät das EEV schließen."
Unabhängiges Netzmodul (optional)
Verteilerdose
Netzstecker
3. 2.
1.
Hauptschalter Netzschalter
Unabhängiges Netzmodul (optional)
Verteilerdose
Netzstecker
3. 2.
1.
Hauptschalter Netzschalter
Neue Funktion
Funktionsweise des
unabhängigen Netzmoduls
Jeder Raum
Jeder Raum
Montageanleitung 77
EEV-
Betriebssignal
