1.2 Potentialfreier Kontakt des AG
Der potentialfreie Kontakt des AG besitzt drei unterschiedliche Funktionen.
- Leistungsbedarf
- Leiser Betrieb bei Nacht
- Überwachungsfunktion für Fehleralarm

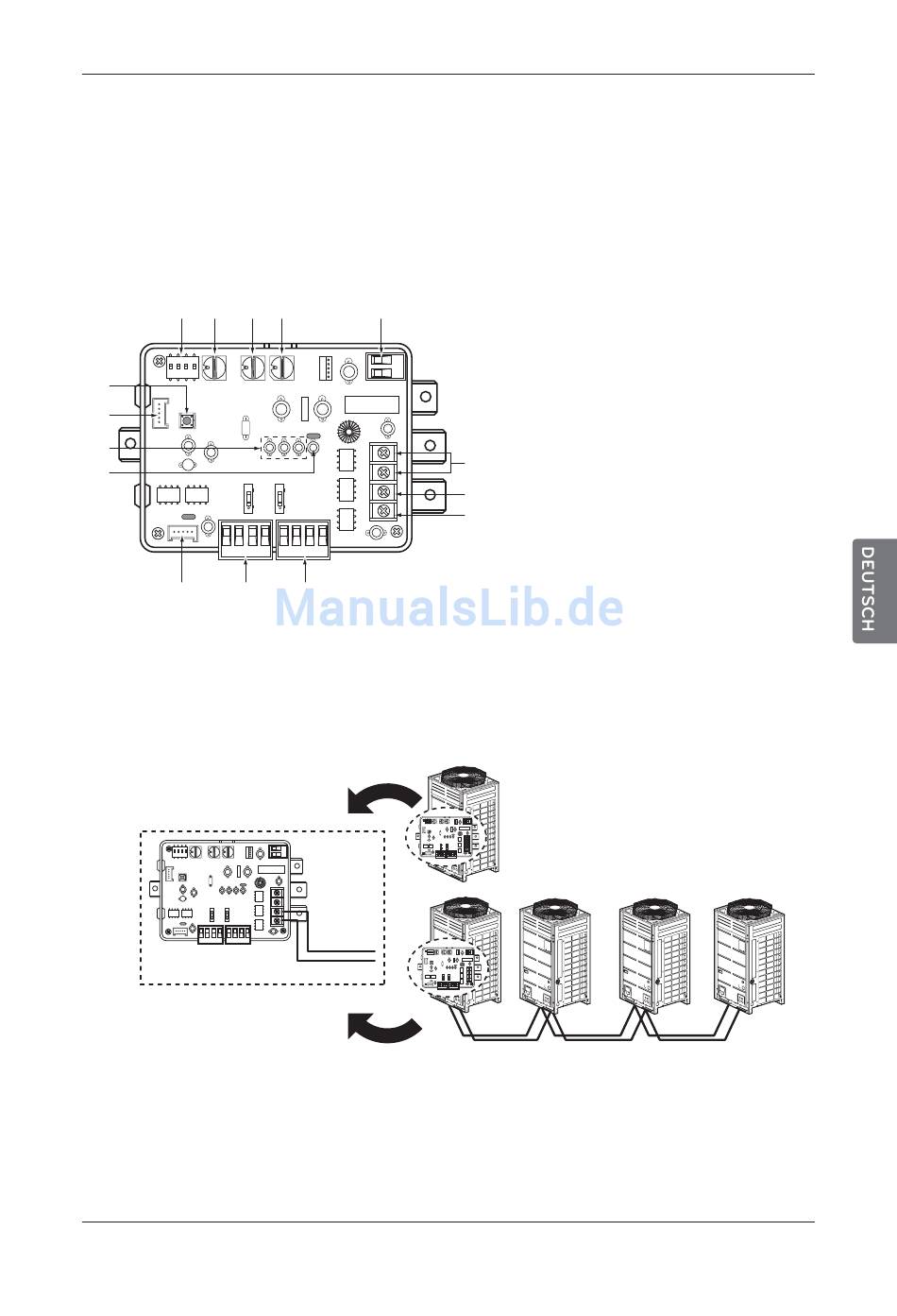

[Potentialfreier Kontakt des AG]
- Funktionen und Bauteilbezeichnungen
1 2 3
15
14
13
12
11 10
- Montage
1. Potentialfreier Kontakt des AG - Einzelmontage: Schließen Sie sowohl Einzelgeräte als auch mehrere Geräte am AG an.
4 5
9
RS-485
BUS_A
BUS_B
1. SWDIP: Schalter zur Auswahl der Hauptfunktion
2. SW_Address2: Schalter zur Einstellung der
größten Adresse des Außengerätes
3. SW_Address1: Schalter zur Einstellung der
kleinsten Adresse des Außengerätes
4. SW_STEP: Aktivieren/Deaktivieren des
Steuerungsmodus.
5. CN_PWR: Gleichstrom-Eingangsanschluss
6. ERROR: Fehleranzeige mit Relais-Kontakt
7. BUS-A: RS-485-Anschluss (+)
8. BUS-B: RS-485-Anschluss (-)
6
9. CN_CAPACITY: Signaleingangsanschluss zur
7
Leistungssteuerung des Außengerätes
8
10. CN_SPEED/CAP: Signaleingangsanschluss für
Analogeingang/leisen Betrieb
11. CN_OUT: Anschluss Außengerät
12. LED1: Anzeige-LED für RS-485-Status
13. LED01G, 02G, 03G: Anzeige-LED für
Verbindungsstatus
14. CN_JIG: Anschluss für Schreibzugriff
15. SW1: Reset-Schalter
Neue Funktion
