Elektrische Anschlüsse

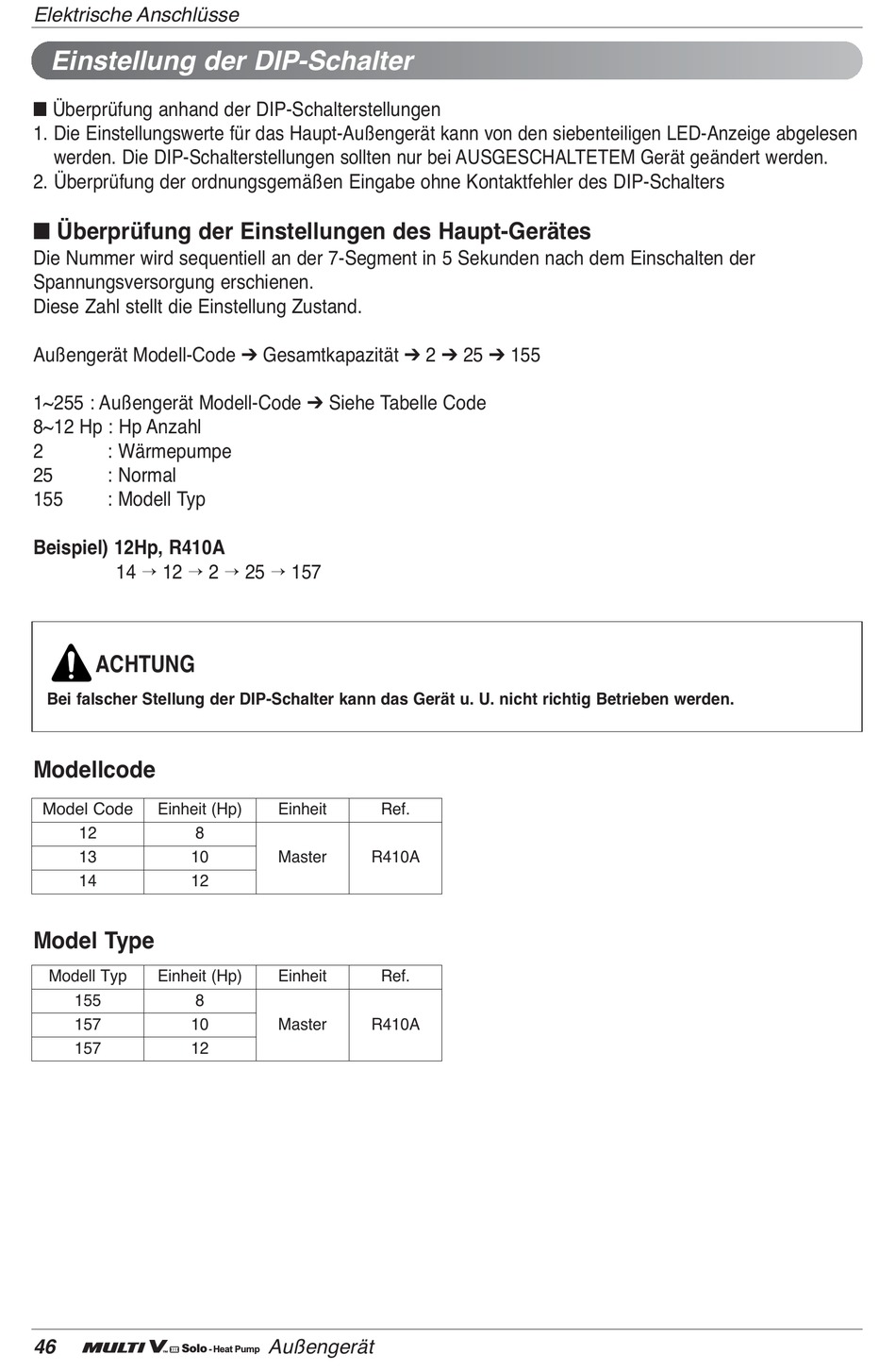

Einstellung der DIP-Schalter

n Überprüfung anhand der DIP-Schalterstellungen
1. Die Einstellungswerte für das Haupt-Außengerät kann von den siebenteiligen LED-Anzeige abgelesen
werden. Die DIP-Schalterstellungen sollten nur bei AUSGESCHALTETEM Gerät geändert werden.
2. Überprüfung der ordnungsgemäßen Eingabe ohne Kontaktfehler des DIP-Schalters
n Überprüfung der Einstellungen des Haupt-Gerätes
Die Nummer wird sequentiell an der 7-Segment in 5 Sekunden nach dem Einschalten der
Spannungsversorgung erschienen.
Diese Zahl stellt die Einstellung Zustand.
Außengerät Modell-Code ' Gesamtkapazität ' 2 ' 25 ' 155
1~255 : Außengerät Modell-Code ' Siehe Tabelle Code
8~12 Hp : Hp Anzahl
2 : Wärmepumpe
25 : Normal
155 : Modell Typ
Beispiel) 12Hp, R410A
14 ' 12 ' 2 ' 25 ' 157
ACHTUNG
Bei falscher Stellung der DIP-Schalter kann das Gerät u. U. nicht richtig Betrieben werden.

Modellcode

Model Code Einheit (Hp)
12 8
13 10
14 12

Model Type

Modell Typ Einheit (Hp)
155 8
157 10
157 12
46
Solo
Einheit
Master R410A
Einheit
Master R410A
Außengerät
- Heat Pump
Ref.
Ref.
