Montage

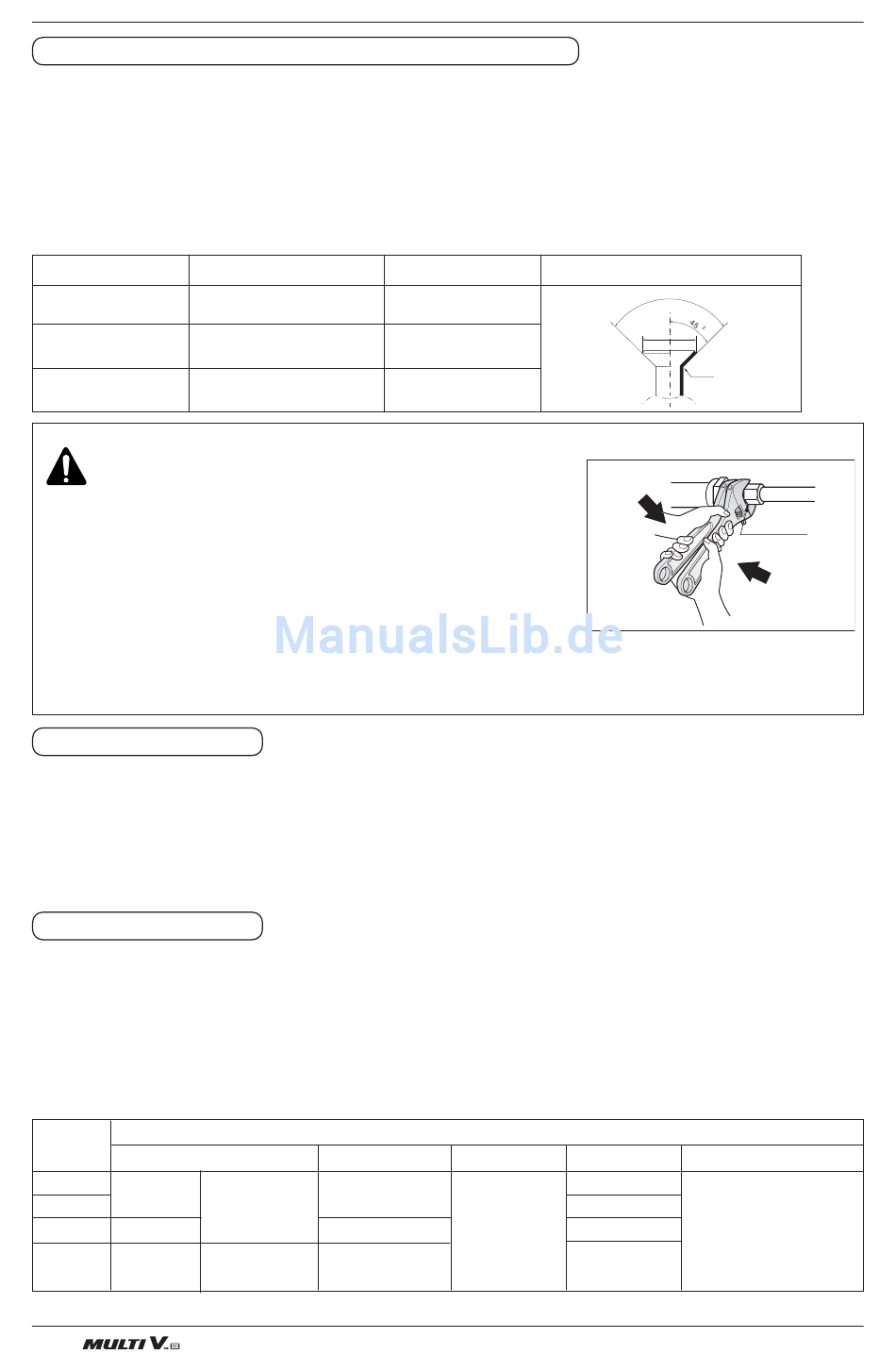

FORM DER BÖRDELUNG UND DREHMOMENT FÜR SCHRAUBENMUTTERN
Vorsichtshinweise beim Anschluss der Rohrleitungen
• Entnehmen Sie die Abmessungen für die Bördelung aus der folgenden Tabelle.
• Verwenden Sie beim Festziehen der Schraubenmuttern Kälteöl an den Innen- und Außenseiten der
Bördelungen und drehen Sie die Rohre drei bis vier Mal herum. (Verwenden Sie Esteröl oder synthetisches
Öl.)
• Entnehmen Sie die jeweiligen Drehmomente aus der folgenden Tabelle. (Bei Anwendung eines zu hohen
Drehmoments können die Bördelungen Risse bekommen.)
• Führen Sie nach Anschluss aller Rohrleitungen mit Hilfe von Stickstoff eine Gasleckprüfung durch.
Rohrdurchmesser
Ø9.5
Ø12.7
Ø15.9
ACHTUNG
• Verwenden Sie für den Wartungsanschluss einen Füllschlauch.
• Prüfen Sie nach Festziehen der Schutzkappe, ob Kältemittellecks
vorhanden sind.
• Verwenden Sie zum Lösen der Schraubenmuttern immer zwei
Schraubenschlüssel. Verwenden Sie zum Festziehen der
Schraubenmuttern beim Anschluss der Rohrleitungen immer
einen Schraubenschlüssel und einen Drehmomentschlüssel.
• Bestreichen Sie die Bördelung (innen und außen) zum Festziehen
der Schraubenmutter mit Öl für R410A (PVE) und ziehen Sie die
Mutter zunächst drei bis vier Umdrehungen mit der Hand fest.
Öffnen des Absperrventils
1. Nehmen Sie die Schutzkappe ab und drehen Sie das Ventil mit einem Sechskantschlüssel entgegen dem
Uhrzeigersinn.
2. Drehen Sie das Ventil, bis der Schaft stoppt. Wenden Sie keine übermäßige Kraft auf das Absperrventil an.
Da es sich bei dem Ventil um kein Rücksitzventil handelt, könnte das Ventilgehäuse brechen. Setzen Sie
nur Spezialwerkzeuge ein.
3. Die Schutzkappe muss gut befestigt werden.
Schließen des Absperrventils
1. Nehmen Sie die Schutzkappe ab und drehen Sie das Ventil mit einem Sechskantschlüssel im
Uhrzeigersinn.
2. Drehen Sie das Ventil so weit, bis der Schaft die Dichtung des Hauptgehäuses berührt.
3. Die Schutzkappe muss gut befestigt werden.
* Entnehmen Sie die jeweiligen Drehmomente aus der folgenden Tabelle.
Drehmoment
Durchmesser
Absperrventil
Schaft (Ventilgehäuse)
Ø6.4
5.4-6.6
Ø9.5
8.1-9.9
Ø12.7
13.5-16.5
Ø15.9
16
Solo
Drehmoment (Ncm)
3270-3990
4950-6030
6180-7540
Drehmoment N-m (im Uhrzeigersinn schließen)
Schutzkappe (Ventilklappe) Wartungsanschluss Schraubenmutter
13.5-16.5
Sechskant-
schlüssel 4 mm
18-22
Sechskant-
23-27
schlüssel 6 mm
Außengerät
- Heat Pump
A(mm)
12.8-13.2
16.2-16.6
19.3-19.7
11.5-13.9
Form der Bördelung
90 2
A
R=0.4~0.8
Verbindung
An das Gerät angeschlossene Gasleitung
14-17
33-39
50-60
62-75
-
