Caution
1. Verwenden Sie für die Kältemittelrohre nur das folgende Material.
• Material: Nahtlose, mit Phosphor deoxidierte Kupferrohre
• Wandstärke: Entsprechend der örtlichen und nationalen Bestimmungen für den angestrebten Druck
von 3,8 MPa. Entnehmen Sie die Mindest-Wandstärken aus der folgenden Tabelle.
Außendurchmesser
[mm]
Mindest-
Wandstärke [mm]
2. Handelsübliche Rohrleitungen enthalten häufig Staub und andere Fremdkörper. Die Rohre immer mit
einem trockenen Edelgas durchpusten.
3. Verhindern Sie, dass Staub, Wasser oder andere Fremdstoffe bei der Installation in die Rohrleitungen
gelangen.
4. Halten Sie die Anzahl der Biegungen so gering wie möglich und halten Sie einen möglichst großen
Radius ein.
5. Verwenden Sie nur die im Folgenden gezeigten separat erhältlichen Zweirohrleitungen.
Schrägabzweigung
ARBLN01621, ARBLN03321, ARBLN07121,
ARBLN14521, ARBLN23220
6. Falls der Durchmesser der Zweigleitung für das angestrebte Kältemittelrohr abweicht, schneiden Sie den
Anschlussbereich mit einem Rohrschneider zu und verwenden Sie einen Adapter zum Anschluss
unterschiedlicher Durchmesser an die Rohrleitungen.
7. Beachten Sie stets die Einschränkungen für das Kältemittelrohr (wie z. B. nominale Länge,
Höhenunterschied und Leitungsdurchmesser). Ansonsten kann das Gerät nicht betrieben bzw. die Heiz-
/Kühlungsleistung verringert werden.

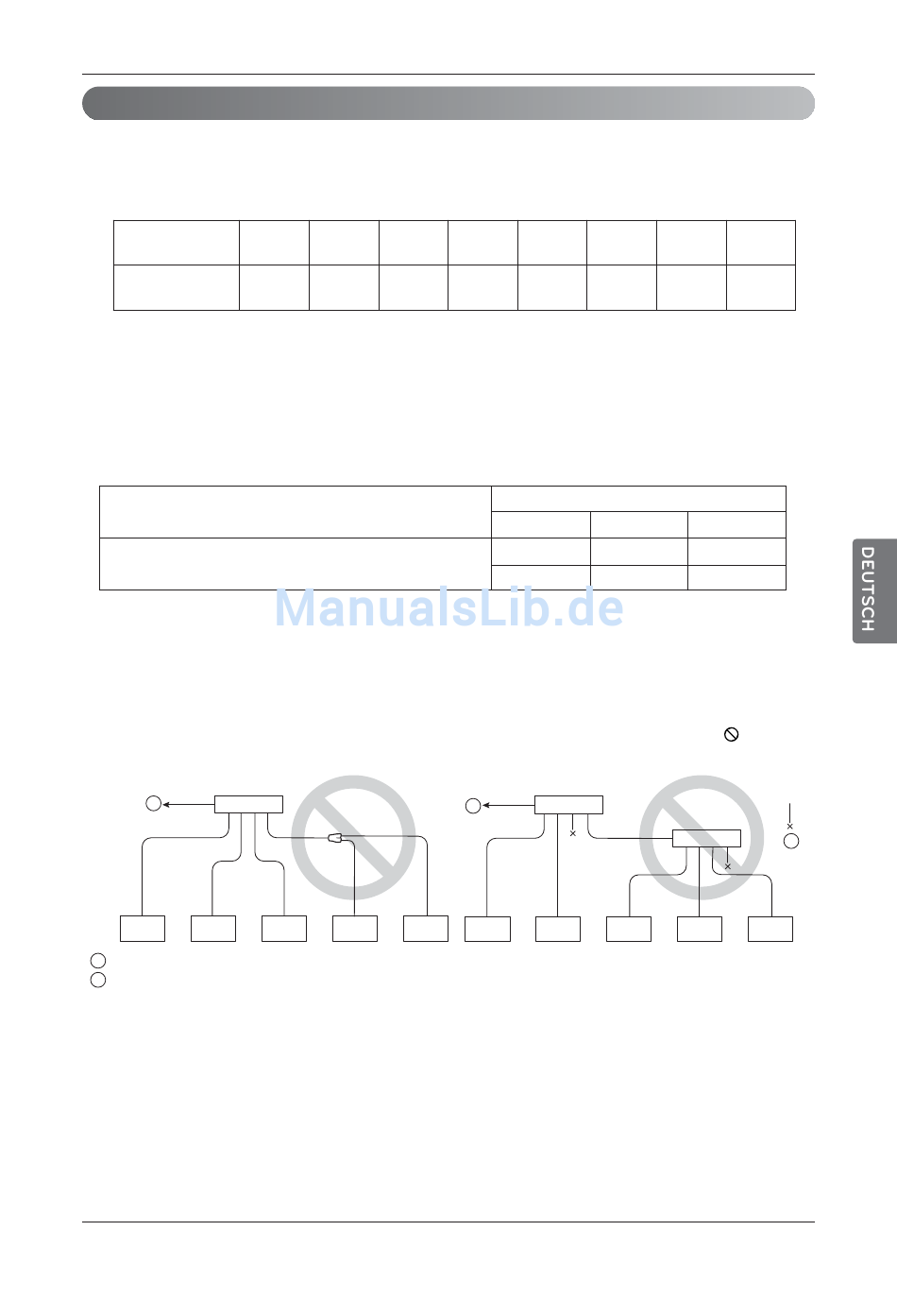

8. Hinter einem Sammelrohr kann keine weitere Zweigleitung installiert werden. (werden durch
angezeigt)
A
A Zum Außengerät
Abgedichtete Rohrleitungen
B
9. Bei zu viel bzw. zu wenig Kältemittel wird der Betrieb angehalten. In diesem Fall muss das Gerät immer
ausreichend befüllt werden. Beachten Sie bei Wartungsarbeiten immer die Hinweise zur Rohrlänge und zur
Menge an zusätzlichem Kältemittel.
10. Das System niemals absaugen. Dadurch wird nicht nur der Kompressor beschädigt, die Leistung
wird ebenfalls herabgesetzt.
11. Bei der Entlüftung niemals Kältemittel verwenden, sondern immer ein Vakuum herstellen.
6.35 9.52 12.7
0.8 0.8 0.8
Montage der Kältemittelrohre
15.88 19.05 22.2
0.99 0.99 0.99
Sammelrohr
4-fach Zweigleitung 7-fach Zweigleitung 10-fach Zweigleitung
ARBL054 ARBL057
ARBL104 ARBL107
A
25.4 28.58
0.99 0.99
ARBL1010
ARBL2010
B
