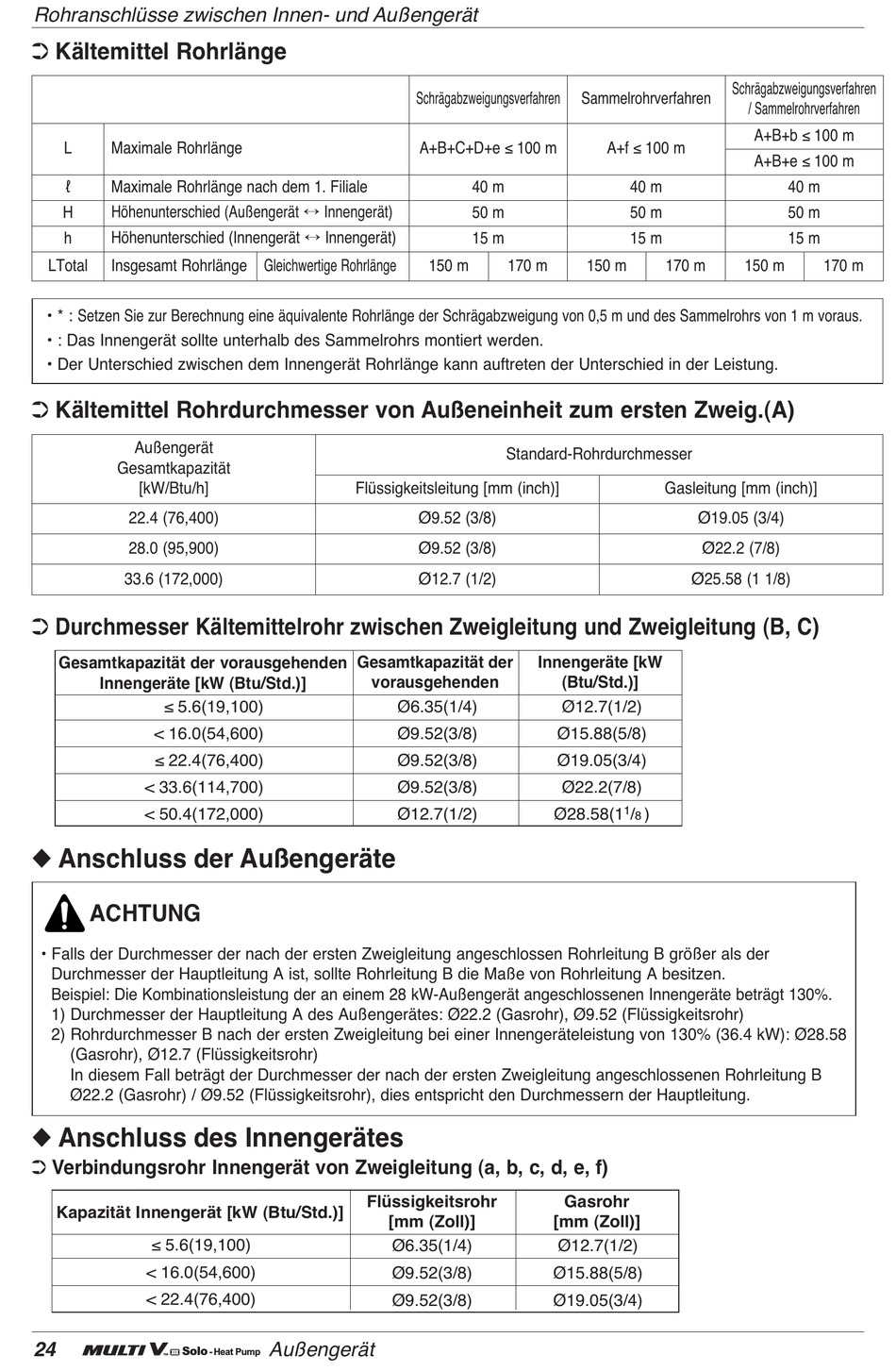

Rohranschlüsse zwischen Innen- und Außengerät
Ú Kältemittel Rohrlänge
L Maximale Rohrlänge
ℓ
Maximale Rohrlänge nach dem 1. Filiale
Höhenunterschied (Außengerät ÷ Innengerät)
H
Höhenunterschied (Innengerät ÷ Innengerät)
h
LTotal Insgesamt Rohrlänge Gleichwertige Rohrlänge
• * : Setzen Sie zur Berechnung eine äquivalente Rohrlänge der Schrägabzweigung von 0,5 m und des Sammelrohrs von 1 m voraus.
• : Das Innengerät sollte unterhalb des Sammelrohrs montiert werden.
• Der Unterschied zwischen dem Innengerät Rohrlänge kann auftreten der Unterschied in der Leistung.
Ú Kältemittel Rohrdurchmesser von Außeneinheit zum ersten Zweig.(A)
Außengerät
Gesamtkapazität
[kW/Btu/h]
22.4 (76,400)
28.0 (95,900)
33.6 (172,000)
Ú Durchmesser Kältemittelrohr zwischen Zweigleitung und Zweigleitung (B, C)
Gesamtkapazität der vorausgehenden
Innengeräte [kW (Btu/Std.)]
≤ 5.6(19,100)
< 16.0(54,600)
≤ 22.4(76,400)
< 33.6(114,700)
< 50.4(172,000)
u Anschluss der Außengeräte
ACHTUNG
• Falls der Durchmesser der nach der ersten Zweigleitung angeschlossen Rohrleitung B größer als der
Durchmesser der Hauptleitung A ist, sollte Rohrleitung B die Maße von Rohrleitung A besitzen.
Beispiel: Die Kombinationsleistung der an einem 28 kW-Außengerät angeschlossenen Innengeräte beträgt 130%.
1) Durchmesser der Hauptleitung A des Außengerätes: Ø22.2 (Gasrohr), Ø9.52 (Flüssigkeitsrohr)
2) Rohrdurchmesser B nach der ersten Zweigleitung bei einer Innengeräteleistung von 130% (36.4 kW): Ø28.58
(Gasrohr), Ø12.7 (Flüssigkeitsrohr)
In diesem Fall beträgt der Durchmesser der nach der ersten Zweigleitung angeschlossenen Rohrleitung B
Ø22.2 (Gasrohr) / Ø9.52 (Flüssigkeitsrohr), dies entspricht den Durchmessern der Hauptleitung.
u Anschluss des Innengerätes
Ú Verbindungsrohr Innengerät von Zweigleitung (a, b, c, d, e, f)
Kapazität Innengerät [kW (Btu/Std.)]
≤ 5.6(19,100)
< 16.0(54,600)
< 22.4(76,400)
24
Solo
Flüssigkeitsleitung [mm (inch)]
Gesamtkapazität der
vorausgehenden
Flüssigkeitsrohr
Außengerät
- Heat Pump
Schrägabzweigungsverfahren
A+B+C+D+e ≤ 100 m
40 m
50 m
15 m
150 m 170 m
Standard-Rohrdurchmesser
Ø9.52 (3/8)
Ø9.52 (3/8)
Ø12.7 (1/2)
Innengeräte [kW
Ø6.35(1/4)
Ø9.52(3/8) Ø15.88(5/8)
Ø9.52(3/8) Ø19.05(3/4)
Ø9.52(3/8)
Ø12.7(1/2) Ø28.58(1
[mm (Zoll)] [mm (Zoll)]
Ø6.35(1/4)
Ø9.52(3/8) Ø15.88(5/8)
Ø9.52(3/8) Ø19.05(3/4)
Sammelrohrverfahren
A+f ≤ 100 m
40 m
50 m
15 m
150 m 170 m
Gasleitung [mm (inch)]
Ø19.05 (3/4)
Ø22.2 (7/8)
Ø25.58 (1 1/8)
(Btu/Std.)]
Ø12.7(1/2)
Ø22.2(7/8)
1
/ )
8
Gasrohr
Ø12.7(1/2)
Schrägabzweigungsverfahren
/ Sammelrohrverfahren
A+B+b ≤ 100 m
A+B+e ≤ 100 m
40 m
50 m
15 m
150 m 170 m
