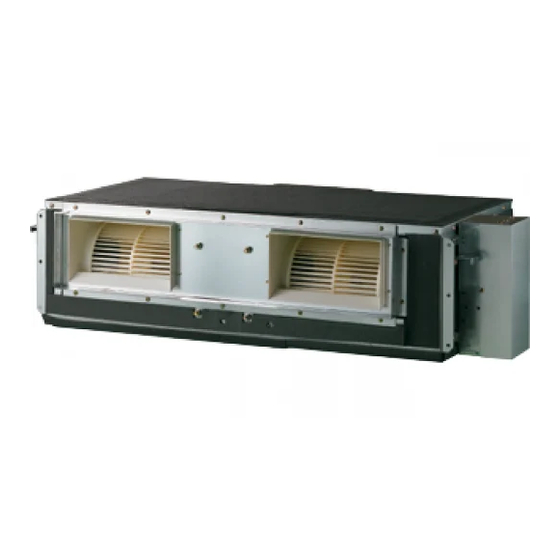

LG MULTI V ARNU12GBHA2 Montageanleitung
Ceiling concealed duct-high static
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Indoor Unit (2 Series)
INSTALLATION MANUAL
Type: Ceiling Concealed Duct - High Static
System
IMPORTANT
• Please read this installation manual completely before
installing the product.
• Installation work must be performed in accordance with
the national wiring standards by authorized personnel
only.
• Please retain this installation manual for future reference
after reading it thoroughly.
LG
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für LG MULTI V ARNU12GBHA2
Inhaltszusammenfassung für LG MULTI V ARNU12GBHA2
- Seite 73 Type: Ceiling Concealed Duct-High Static WICHTIG • Lesen Sie diese Anleitung vor der Montage des Gerätes vollständig durch. • Die Montage darf nur durch qualifiziertes Personal und muss gemäß den nationalen Bestimmungen für elektrische Anschlüsse erfolgen. • Bewahren Sie dieses Benutzerhandbuch nach dem Lesen zum späteren Gebrauch an einem sicheren Ort auf.
- Seite 74 Kassetten-Klimaanlag Montageanleitung INHALTSVERZEICHNIS Installationsteile Benötigtes Werkzeug Arbeitsvorgänge Installationsteile .....3 Sicherheitshinweise....4 Installierung Niveau Vir Schrauben Typ "A" und Schraubenzieher Auswahl des besten Standorts Duebel Elektrischer Bohrer ..........7 Verbindungskabel Wandbohre Wasserwage Abmessungen Deckenöffnung Leitungen: Gasseite Lötwerkzeugsatz und Position Aufhängung ..8 Flüssigkeitsseite Gegenhalteschlüssel Isolierter Abflussch lauch (different depending on model No.) Weiterer Abflupsch lauch...
-
Seite 75: Installationsteile
Installationsteile Installationsteile Luftauslassöfnungen Luftfilter Luftauslassöfnungen Fernbedienung TE MP ote Cont roller Montageanleitung 3... -
Seite 76: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Um Verletzungen des Benutzers oder anderer Personen sowie Sachbeschädigungen zu vermeiden, müssen die folgenden Anleitungen befolgt werden. Lesen Sie vor der Montage des Raum-Klimagerätes dieses Handbuch sorgfältig durch. Beachten Sie angegebene Vorsichtshinweise mit wichtigen sicherheitsrelevanten Informationen. Ein unsachgemäßer Betrieb bei Missachtung von Anleitungen führt zu Verletzungen oder Beschädigungen.Die Schweregrade werden durch folgende Symbole gekennzeichnet. - Seite 77 Sicherheitshinweise Netzkabel nicht verändern oder Das Klimagerät sollte bei extrem hoher Das Gerät vorsichtig auspacken und verlängern. Luftfeuchtigkeit oder bei geöffneten montieren. Türen/Fenstern nicht lange betrieben werden. • Es besteht Feuer- oder Stromschlaggefahr. • Feuchtigkeit könnte kondensieren und • Scharfe Kanten bergen Verletzungsgefahr. Möbel befeuchten oder beschädigen Besonders auf Gehäusekanten und Lamellen des Kondensators und...
- Seite 78 Installation VORSICHT Installation Nach der Montage oder Reparatur des Ablassschlauch zum ordnungs- Das Gerät immer waagerecht mon- Gerätes immer auf Gaslecks (Kältemit- gemäßen Wasserabfluss montieren. tieren. tel) überprüfen. • Ein niedriger Kältemittelstand kann zum • Mangelhafte Verbindungen können • So werden Vibrationen oder Wasserlecks Ausfall des Gerätes führen.
-
Seite 79: Installierung
Installierung Installierung Auswahl des besten Standorts Montieren Sie das Klimagerät an einer Position, die folgenden Anforderungen genügt. • Die Position muss problemlos eine Last tragen können, die dem vierfachen des Gewichts der Inneneinheit entspricht. • Die Position muss zur Inspektion so zugänglich sein, wie in der Abbildung dargestellt. •... -
Seite 80: Abmessungen Deckenöffnung Und Position Aufhängung
Installierung Abmessungen Deckenöffnung und Position Aufhängung Montage der Einheit BH/BG/BR Chassis Montieren Sie die Einheit korrekt über der Decke. FALL 1 POSITION DER AUFHANGUNGSSCHRAUBE • Montieren Sie einen Segeltuchstutzen zwischen Einheit und Kanal um die Übertragung der Vibrationen zu verhindern •... -
Seite 81: Installation Der Inneneinheit
Installierung Installation der Inneneinheit • Wählen und markieren Sie die Position für die • Setzen Sie die Dübel und Scheiben auf die Befestigungsschrauben. Aufhängungsbolzen, um diese an der Decke zu • Bohren Sie das Loch für die befestigen. Verankerungsschraube in die Decke. •... -
Seite 82: Dammung, Andere
Installierung DAMMUNG, ANDERE Dämmen Sie die Verbindungsstelle und die Leitungen WARMEDAMMUNG Die gesamte Wärmedämmung muss den örtlichen Vorschriften entsprechen. Inneneinheit Verschraubung für Schlauchklemme für Wärmedämmung (Bauseitig) Wärmedämmung für Wärmedämmung für Kältemittelleitung (Bauseitig) Kältemittelleitung (Bauseitig) Kältemittelleitung und Wärmedämmung (bauseitig) Überlappung mit Wärmedämmung Wärmedämmung für für Leitung. - Seite 83 Installierung VORSICHT 1. Die Montageneigung der Inneneinheit ist sehr wichtig für den Ablauf des Kanaleinbaugeräts. 2. Die minimale Dicke der Dämmung für die Verbindungsleitung sollte 7 mm betragen. Vorderansicht • Die Einheit muss nach dem Abschluss der Installation waagerecht oder in Richtung des Kondensatschlauchs geneigt sein.
- Seite 84 Installierung VORSICHT: Bereiten Sie, nach der Überprüfung der obigen Bedingungen die Verkabelung wie folgt vor: 1) Schließen Sie das Klimagerät immer an einen eigenen Stromkreis an. Beachten Sie für die Verkabelung das Elektroschema auf der Innenseite der Abdeckung des Steuergehäuses. 2) Montieren Sie einen Sicherung zwischen Hauptnetz und der Einheit.
-
Seite 85: Installation Der Fernbedienung
Installierung Installation der Fernbedienung 1. Schließen Sie das Kabel der Fernbedienung an die Anschlussplatine der Kabel-Fernbedienung, wie in der Abbildung rechts gezeigt. 12V SIG GND Roter Draht Gelber Draht Gelb Schwarz Schwarzer Draht Kabel der Fernbedienung Das Kabel der Fernbedienung ist werkseitig angeschlossen. 2. - Seite 86 Installation 5. Schließen Sie das Innengerät über das Anschlusskabel an die Fernbedienung an. Überprüfen Sie, ob die Anschlüsse fest sitzen. Innenge- räteseite Anschlusskabel 6. Bei einem Abstand zwischen der Kabel-Fernbedienung und dem Innengerät von mehr als 10 m muss ein Verlängerungskabel verwendet werden. VORSICHT Die Kabel-Fernbedienung darf nicht in die Wand eingelassen werden.
-
Seite 87: Optional Operation Of Wired Remote Controller
Zwei-Thermistor-System Optional Operation of Wired Remote Controller Zwei-Thermistor-System 1. Halten Sie die Taste vier Sekunden lang gedrückt, um den Einstellungsmodus aufzurufen und die Anzeige "01:01" erscheint. 2. Drücken Sie mehrmals die Taste , um Funktionskennung 04 aufzurufen 04:01 Funktionskennung Thermistor-Einstellung 3. -
Seite 88: Einstellungsmodus - Esp (Externer Statischer Druck Der Rohrleitung)
Einstellungsmodus - ESP (Externer statischer Druck der Rohrleitung) Einstellungsmodus - ESP (Externer statischer Druck der Rohrleitung) Was ist die ESP-Funktion? Mit Hilfe dieser Funktion wird die Stärke der einzelnen Luftströme geregelt. Diese Funktion soll die Montage vereinfachen und sollte daher nicht bei Verwendung der Fernbedienung eingesetzt werden. VORSICHT Eine unsachgemäße Einstellung des externen statischen Drucks der Rohrleitungen kann Fehlfunktionen des Klimagerätes verursachen. - Seite 89 Einstellungsmodus - ESP (Externer statischer Druck der Rohrleitung) ARNU07GBHA2, ARNU09GBHA2, ARNU12GBHA2 ARNU15GBHA2, ARNU18GBHA2, ARNU24GBHA2 (Einheit: CMM) Statischer Druck(mmAq(Pa)) Einstellung 3(30) 4(40) 5(50) 6(60) 7(70) 8(80) 9(90) 10(100) 12(120) 10.7 13.4 11.2 15.9 13.2 12.6 10.3 18.6 16.2 15.2 12.8 11.1 19.8 18.8 18.0...
- Seite 90 Installation URNU76GB8A2, URNU96GB8A2 Statischer Druck(mmAq(Pa)) Einstellung 25(250) 40.5 52.7 63.7 47.1 71.1 56.9 44.7 76.3 69.7 55.2 83.3 78.6 67.4 55.9 89.7 87.1 78.9 67.6 54.2 93.4 91.4 86.1 66.4 50.6 93.4 91.4 88.3 84.9 75.9 69.5 60.8 43.1 93.2 91.3 88.3 84.9...
