Elektrische Anschlüsse

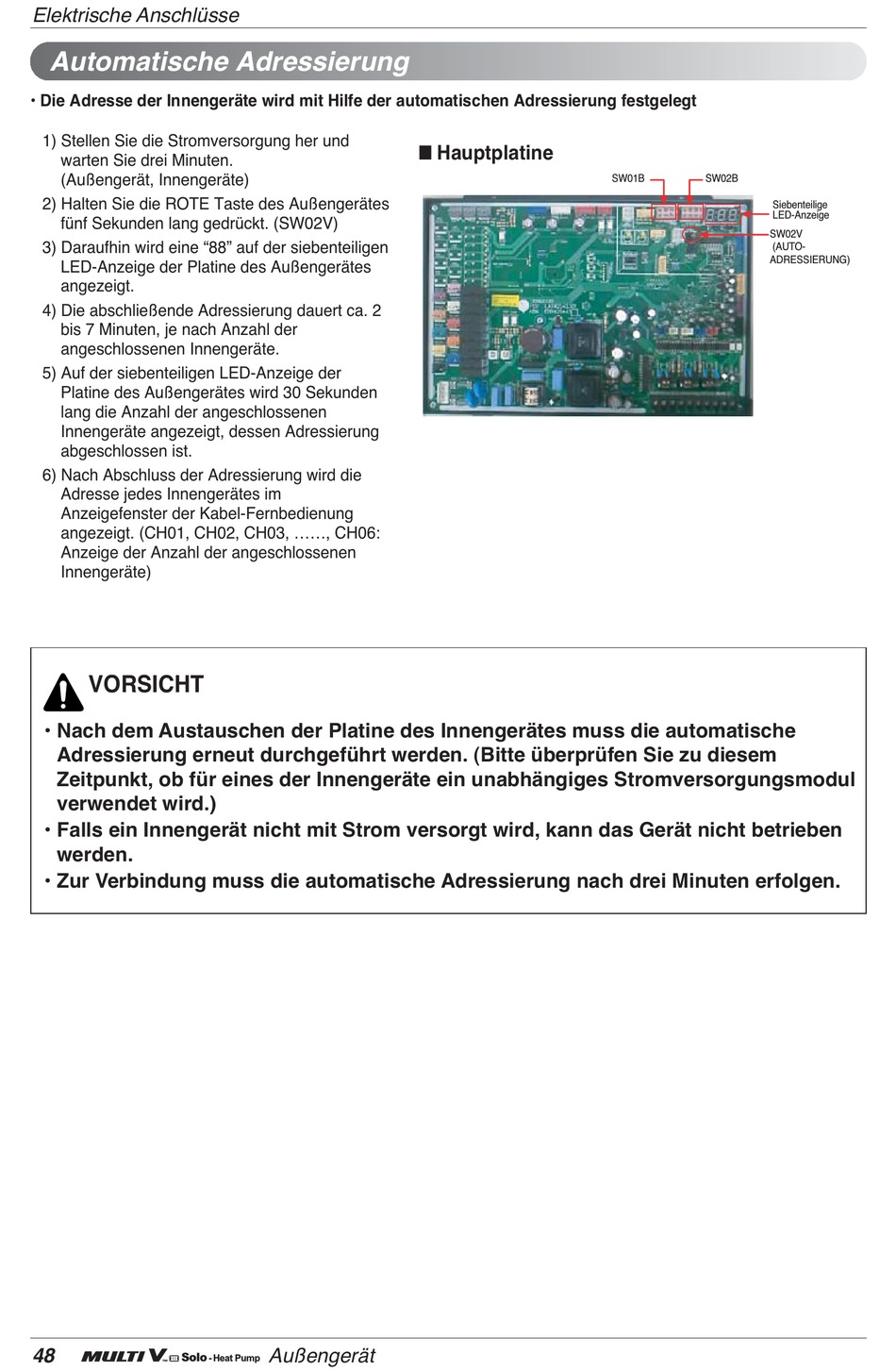

Automatische Adressierung

• Die Adresse der Innengeräte wird mit Hilfe der automatischen Adressierung festgelegt
1) Stellen Sie die Stromversorgung her und
warten Sie drei Minuten.
(Außengerät, Innengeräte)
2) Halten Sie die ROTE Taste des Außengerätes
fünf Sekunden lang gedrückt. (SW02V)
3) Daraufhin wird eine "88" auf der siebenteiligen
LED-Anzeige der Platine des Außengerätes
angezeigt.
4) Die abschließende Adressierung dauert ca. 2
bis 7 Minuten, je nach Anzahl der
angeschlossenen Innengeräte.
5) Auf der siebenteiligen LED-Anzeige der
Platine des Außengerätes wird 30 Sekunden
lang die Anzahl der angeschlossenen
Innengeräte angezeigt, dessen Adressierung
abgeschlossen ist.
6) Nach Abschluss der Adressierung wird die
Adresse jedes Innengerätes im
Anzeigefenster der Kabel-Fernbedienung
angezeigt. (CH01, CH02, CH03, ......, CH06:
Anzeige der Anzahl der angeschlossenen
Innengeräte)
VORSICHT
• Nach dem Austauschen der Platine des Innengerätes muss die automatische
Adressierung erneut durchgeführt werden. (Bitte überprüfen Sie zu diesem
Zeitpunkt, ob für eines der Innengeräte ein unabhängiges Stromversorgungsmodul
verwendet wird.)
• Falls ein Innengerät nicht mit Strom versorgt wird, kann das Gerät nicht betrieben
werden.
• Zur Verbindung muss die automatische Adressierung nach drei Minuten erfolgen.
48
Solo
Außengerät
- Heat Pump
n Hauptplatine
SW01B SW02B
Siebenteilige
LED-Anzeige
SW02V
(AUTO-
ADRESSIERUNG)
