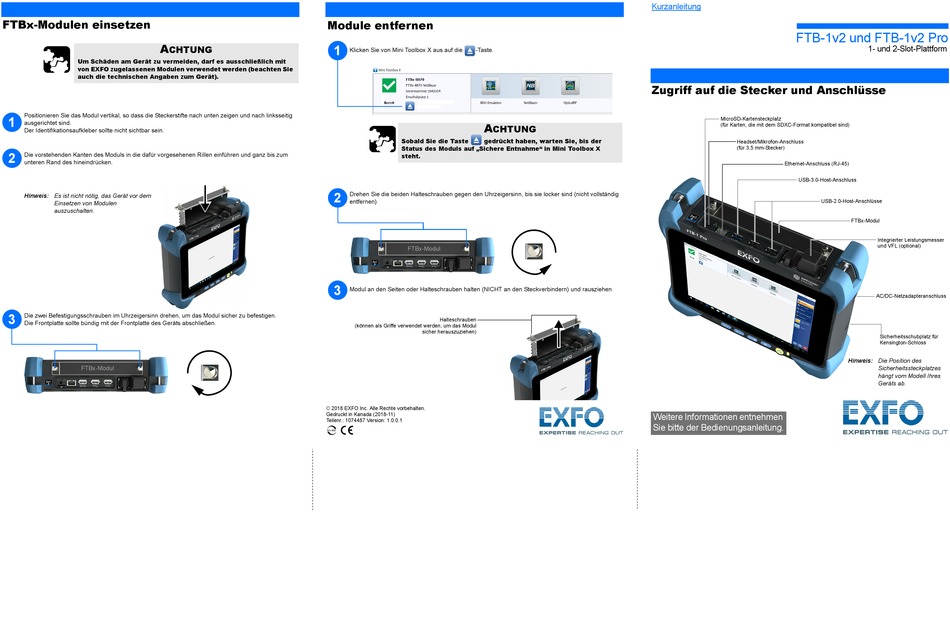

EXFO FTB-1v2 Kurzanleitung

FTBx-Modulen einsetzen
A
CHTUNG
Um Schäden am Gerät zu vermeiden, darf es ausschließlich mit
von EXFO zugelassenen Modulen verwendet werden (beachten Sie
auch die technischen Angaben zum Gerät).
Positionieren Sie das Modul vertikal, so dass die Steckerstifte nach unten zeigen und nach linksseitig
1
ausgerichtet sind.
Der Identifikationsaufkleber sollte nicht sichtbar sein.
2 Die vorstehenden Kanten des Moduls in die dafür vorgesehenen Rillen einführen und ganz bis zum
unteren Rand des hineindrücken.
Hinweis: Es ist nicht nötig, das Gerät vor dem
Einsetzen von Modulen
auszuschalten.
3 Die zwei Befestigungsschrauben im Uhrzeigersinn drehen, um das Modul sicher zu befestigen.
Die Frontplatte sollte bündig mit der Frontplatte des Geräts abschließen.
FTBx-Modul
Module entfernen
1
Klicken Sie von Mini Toolbox X aus auf die -Taste.
A
CHTUNG
Sobald Sie die Taste gedrückt haben, warten Sie, bis der
Status des Moduls auf „Sichere Entnahme" in Mini Toolbox X
steht.
2
Drehen Sie die beiden Halteschrauben gegen den Uhrzeigersinn, bis sie locker sind (nicht vollständig
entfernen).
FTBx-Modul
3
Modul an den Seiten oder Halteschrauben halten (NICHT an den Steckverbindern) und rausziehen.
Halteschrauben
(können als Griffe verwendet werden, um das Modul
sicher herauszuziehen)
© 2018 EXFO Inc. Alle Rechte vorbehalten.
Gedruckt in Kanada (2018-11)
Teilenr.: 1074487 Version: 1.0.0.1

Kurzanleitung

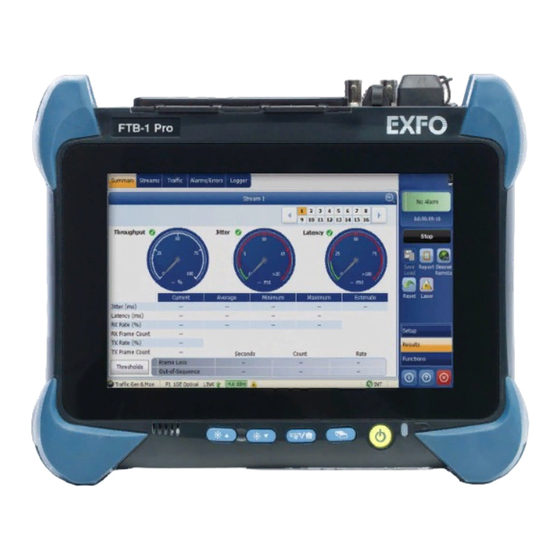

FTB-1v2 und FTB-1v2 Pro
Zugriff auf die Stecker und Anschlüsse
MicroSD-Kartensteckplatz
(für Karten, die mit dem SDXC-Format kompatibel sind)
Headset/Mikrofon-Anschluss
(für 3,5 mm-Stecker)
Ethernet-Anschluss (RJ-45)
USB-3.0-Host-Anschluss
USB-2.0-Host-Anschlüsse
Weitere Informationen entnehmen
Sie bitte der Bedienungsanleitung.
1- und 2-Slot-Plattform
FTBx-Modul
Integrierter Leistungsmesser
und VFL (optional)
AC/DC-Netzadapteranschluss
Sicherheitsschubplatz für
Kensington-Schloss
Hinweis: Die Position des
Sicherheitssteckplatzes
hängt vom Modell Ihres
Geräts ab.
