Quicklinks
Die Registerkarten zur Anzeige der
Analyseergebnisse verwenden.
3
Auf Vorgang
durchführen tippen.
Hinweis: Die Status-LED der FIP leuchtet gemäß Analyseergebnis der aktuellen Faser auf.
„Best./N.best"-Status aller
analysierten Fasern.
Anhand der Navigationsleiste eine der erfassten Fasern
5
auswählen und die Ergebnisse überprüfen.
6
Auf Zurücksetzen tippen, um die Analyseergebnisse
einer einzelnen Faser zu überschreiben.
7
Auf Erfassen tippen, um zum Live-Video-Modus
zurückzukehren und die nächste Faser zu inspizieren.
Inspizieren von Verbindungstafeln und -kabeln
4
Mit der FIP-400B können eine Verbindungstafel und ein Verbindungskabel mit ein und derselben mehr- oder
einreihigen MTP/MPO-Spitze und -Düse durchgeführt werden.
Verbindungstafel
1
Den Mehrfaserstecker und die UPC/APC-Düse
an der FIP-400B anschließen.
Verbindungskabels inspizieren.
Verbindungskabel
„Best./N.best"-Status der
aktuellen Faser.
Den Verbindungskabelstecker
© 2014 EXFO Inc. Alle Rechte vorbehalten.
Gedruckt in Kanada (2014-10)
Teilenr.: 1067264
Version: 1.0.0.1
2
Den Stecker des
1
Den passenden Adapter mit dem
Verbindungskabel verbinden.
2
inspizieren.

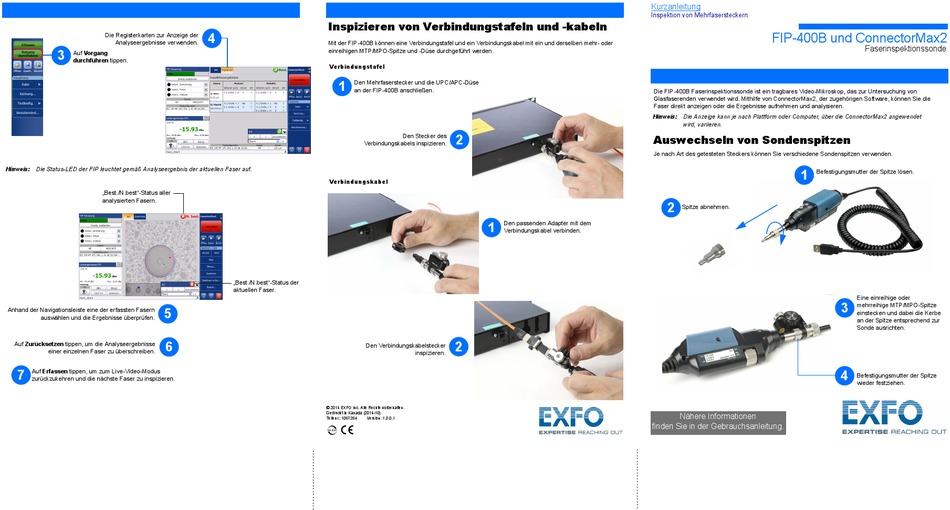

Kurzanleitung
Inspektion von Mehrfasersteckern
FIP-400B und ConnectorMax2

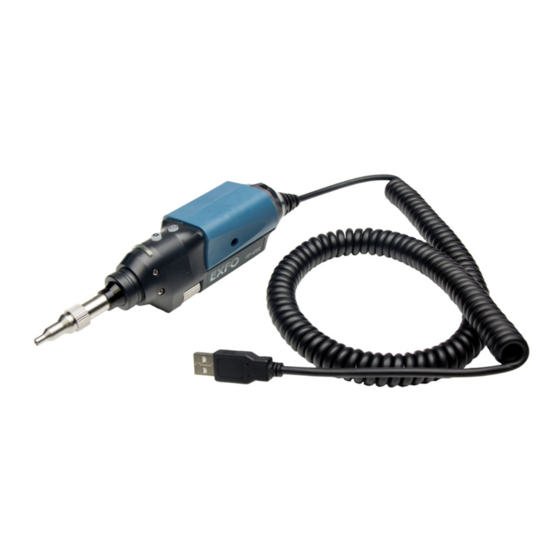

Die FIP-400B Faserinspektionssonde ist ein tragbares Video-Mikroskop, das zur Untersuchung von
Glasfaserenden verwendet wird. Mithilfe von ConnectorMax2, der zugehörigen Software, können Sie die
Faser direkt anzeigen oder die Ergebnisse aufnehmen und analysieren.
Hinweis: Die Anzeige kann je nach Plattform oder Computer, über die ConnectorMax2 angewendet
wird, variieren.
Auswechseln von Sondenspitzen
Je nach Art des getesteten Steckers können Sie verschiedene Sondenspitzen verwenden.
1
Befestigungsmutter der Spitze lösen.
2
Spitze abnehmen.
Nähere Informationen
finden Sie in der Gebrauchsanleitung.
Faserinspektionssonde
Eine einreihige oder
3
mehrreihige MTP/MPO-Spitze
einstecken und dabei die Kerbe
an der Spitze entsprechend zur
Sonde ausrichten.
4
Befestigungsmutter der Spitze
wieder festziehen.
