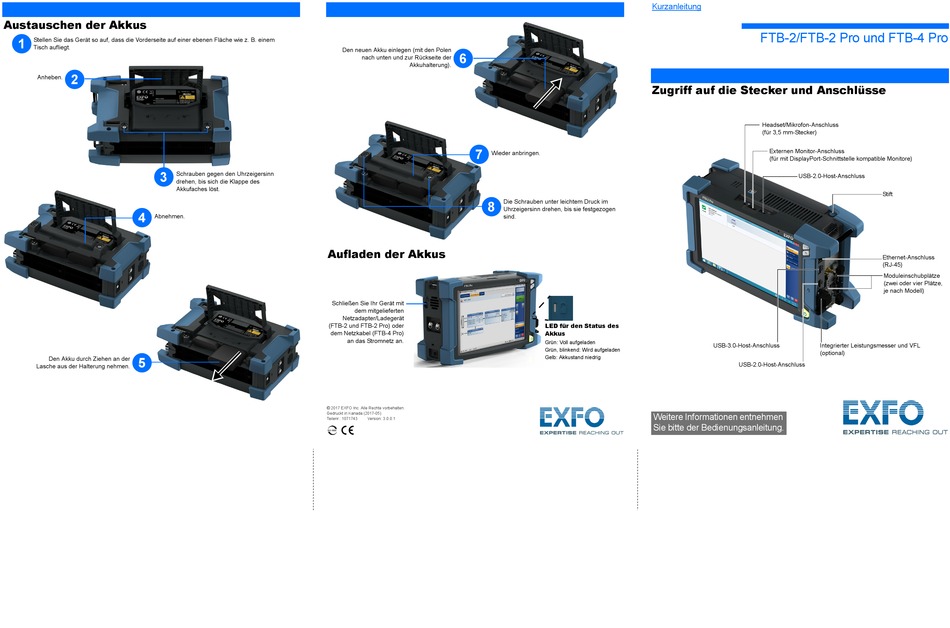

EXFO FTB-2 Kurzanleitung

Austauschen der Akkus
1 Stellen Sie das Gerät so auf, dass die Vorderseite auf einer ebenen Fläche wie z. B. einem
Tisch aufliegt.
2
Anheben.
3
Schrauben gegen den Uhrzeigersinn
drehen, bis sich die Klappe des
Akkufaches löst.
4
Abnehmen.
Den Akku durch Ziehen an der 5
Lasche aus der Halterung nehmen.
Den neuen Akku einlegen (mit den Polen
6
nach unten und zur Rückseite der
Akkuhalterung).
7
Wieder anbringen.
Die Schrauben unter leichtem Druck im
8
Uhrzeigersinn drehen, bis sie festgezogen
sind.
Aufladen der Akkus
Schließen Sie Ihr Gerät mit
dem mitgelieferten
Netzadapter/Ladegerät
(FTB-2 und FTB-2 Pro) oder
dem Netzkabel (FTB-4 Pro)
an das Stromnetz an.
© 2017 EXFO Inc. Alle Rechte vorbehalten.
Gedruckt in Kanada (2017-05)
Teilenr.: 1071743 Version: 3.0.0.1

Kurzanleitung
Zugriff auf die Stecker und Anschlüsse
LED für den Status des
Akkus
Grün: Voll aufgeladen
USB-3.0-Host-Anschluss
Grün, blinkend: Wird aufgeladen
Gelb: Akkustand niedrig
Weitere Informationen entnehmen
Sie bitte der Bedienungsanleitung.
FTB-2/FTB-2 Pro und FTB-4 Pro
Headset/Mikrofon-Anschluss
(für 3,5 mm-Stecker)
Externen Monitor-Anschluss
(für mit DisplayPort-Schnittstelle kompatible Monitore)
USB-2.0-Host-Anschluss
Stift
Ethernet-Anschluss
(RJ-45)
Moduleinschubplätze
(zwei oder vier Plätze,
je nach Modell)
Integrierter Leistungsmesser und VFL
(optional)
USB-2.0-Host-Anschluss
