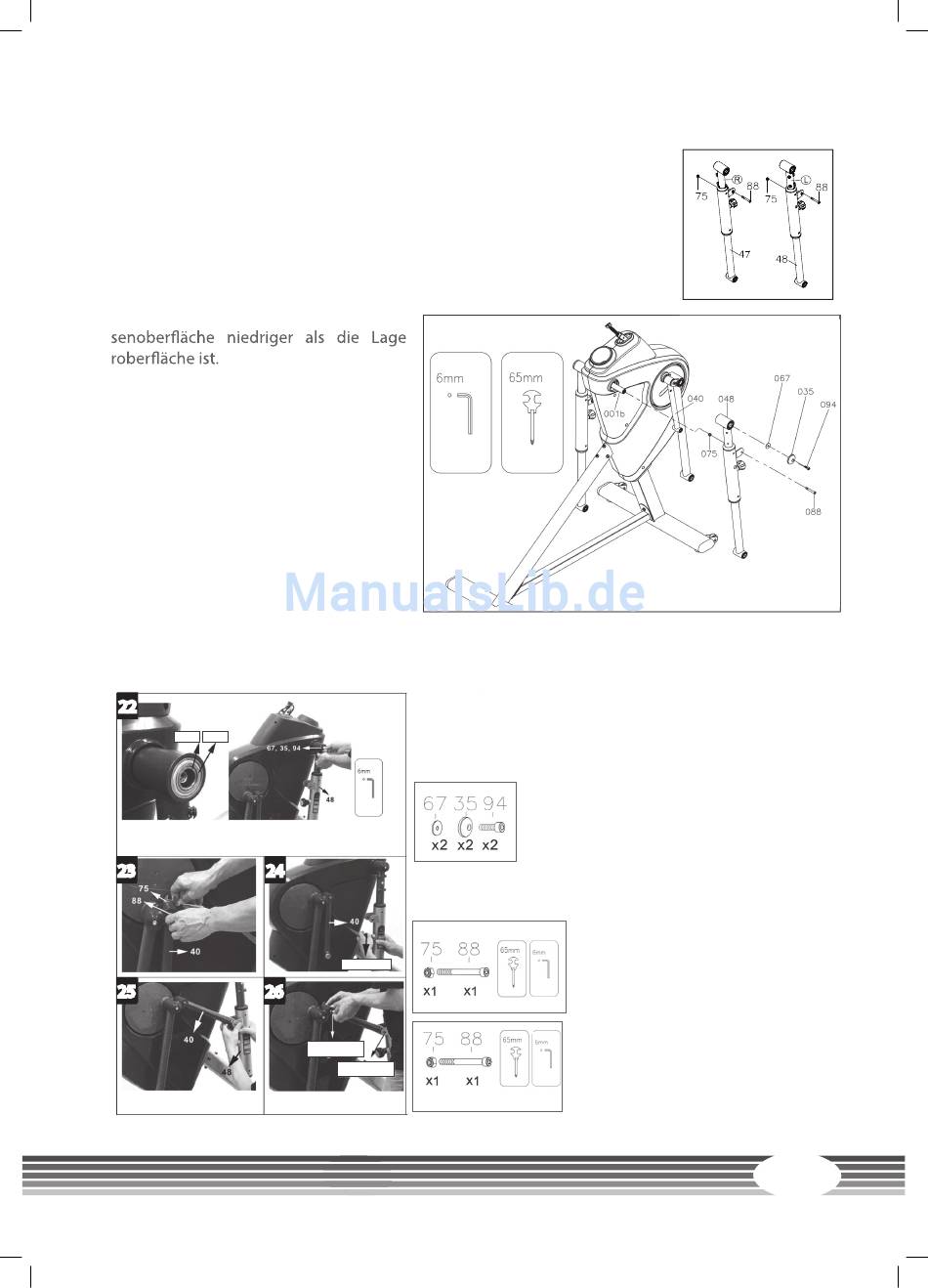

Schritt 7 Aufbau der Schwenkarme und des Kurbelgestänges
1) Die Schwenkarme (47 und 48) sind mit „R" und „L" gekennzeichnet.
2) Zwei Schrauben (88) und zwei Nylonmuttern (75) sind bereits in dem
Schwenkarm (47 & 48) vormontiert.
3) Entfernen Sie die oben genannten Schrauben und Muttern für den nächs-
ten Aufbauschritt.
Beachten Sie für die folgenden Schritte Abbildung 22:
4) Achten Sie darauf, dass die Ach-
5) Schieben Sie den Schwenkarm (48) auf
die Rahmenachse (001b) und befestigen
Sie den Aufbau mit einer Unterlegschei-
be (67), einer Rohrkappe (35) und einer
Schraube (94).
6) Wiederholen Sie die obigen Schritte auf
der anderen Seite.
Beachten Sie für die folgenden Schritte
Abbildung 23 bis 26:
7) Um das Gestänge (40) korrekt aufzu-
bauen, lösen Sie zunächst leicht die Schraube (88) und die Nylonmutter (75) vom Kurbelgestänge
(40).
22
Achse Lager
23 24
25 26
-
Stift lösen
Festziehen
Festziehen
8) Lösen Sie den Stift (54).
9) Montieren Sie dann das Kurbel-
gestänge (40) am Schwenkarm (48),
indem Sie eine Schraube (88) und
eine Nylonmutter (75) vollständig
festziehen.
10) Ziehen Sie nun am Kurbelge-
stänge (40) eine Schraube (88) und
eine Nylonmutter (75) vollständig
fest.
11) Wiederholen Sie die obigen
Schritte auf der anderen Seite.
