CARDIOSTRONG EX70 Montage- Und Bedienungsanleitung Seite 18

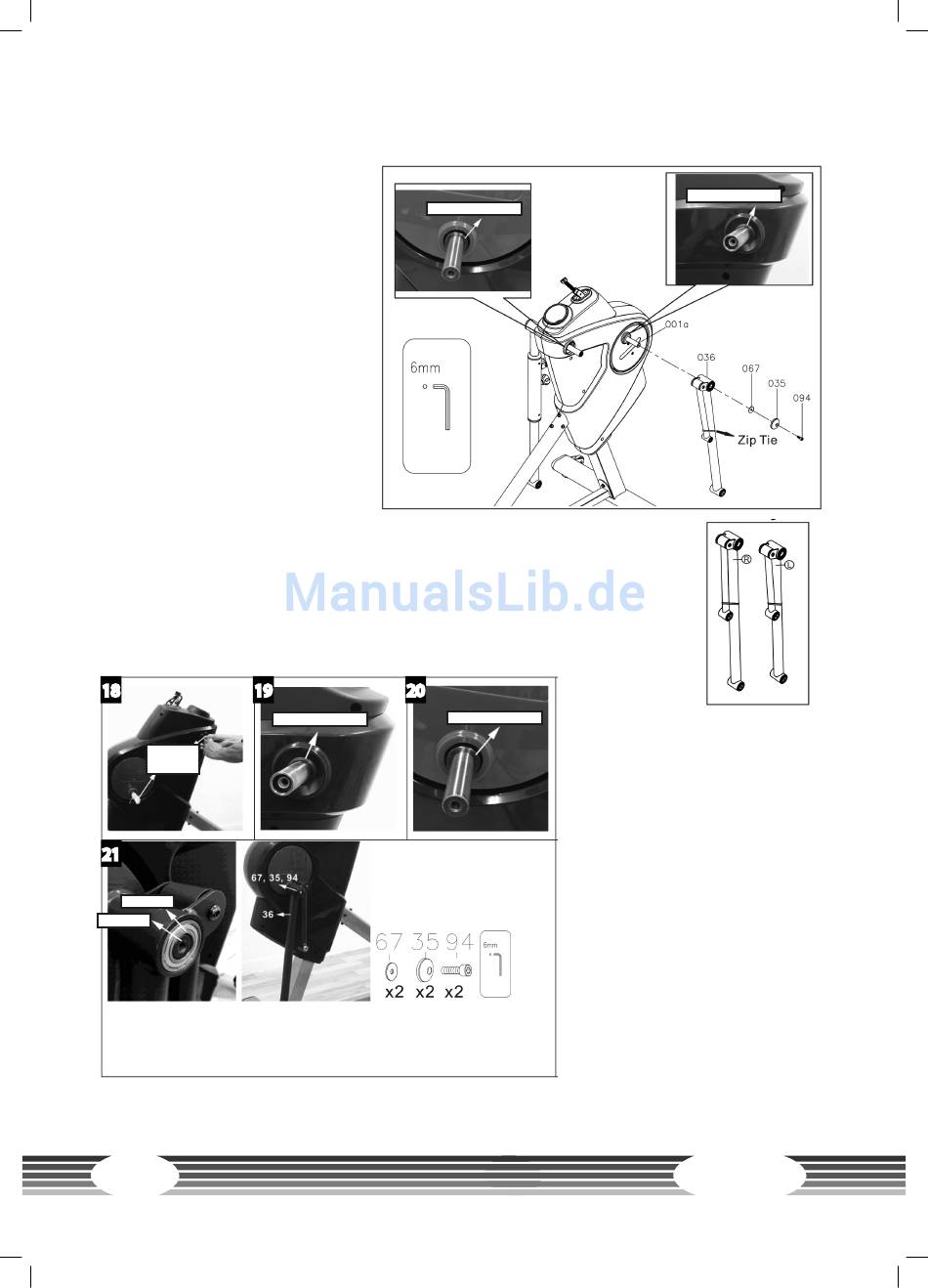

Schritt 6 Aufbau der Schwingarme
Beachten Sie für die folgenden
Schritte Abbildung 18 bis 20:
Unterlegscheibe
Unterlegscheibe
1) Die Schwingarme (36 und 99) sind
mit „R" und „L" gekennzeichnet.
2) Entfernen Sie vorsichtig die Plastik-
folie von den Achsen.
Anmerkung:
Achten Sie darauf, die Unterlegschei-
ben, welche bereits innen montiert
sind, beim Abnehmen der Plastikfolie
nicht zu entfernen.
Beachten Sie für die folgenden
Schritte Abbildung 20:
3) Achten Sie darauf, dass die
Achsenoberfläche niedriger als die Lageroberfläche ist.
4) Schieben Sie den Schwingarm (36) auf die Kurbelachse (001a) und ziehen Sie den
Aufbau mit einer Unterlegscheibe (67), einer Rohrkappe (35) und einer Schraube
(94).
5) Schneiden Sie den Kabelbinder vom Schwingarm (36) ab.
6) Wiederholen Sie die obigen Schritte auf der anderen Seite.
18 19 20
Unterlegscheibe
Unterlegscheibe
Verpackungs-
material
21
Lager
Achse
EX70
