Aufbau und Funktion
Transport und Aufstellen

5.1.11 Schutzgasversorgung

Verletzungsgefahr durch falsche Handhabung von Schutzgasflaschen!
Falscher Umgang und unzureichende Befestigung von Schutzgasflaschen kann zu
schweren Verletzungen führen!
• Anweisungen der Gashersteller und der Druckgasverordnung befolgen!
• Am Ventil der Schutzgasflasche darf keine Befestigung erfolgen!
• Erhitzung der Schutzgasflasche vermeiden!
Die ungehinderte Schutzgasversorgung von der Schutzgasflasche bis zum Schweißbrenner ist
Grundvoraussetzung für optimale Schweißergebnisse. Darüber hinaus kann eine verstopfte
Schutzgasversorgung zur Zerstörung des Schweißbrenners führen!
• Gelbe Schutzkappe bei Nichtgebrauch des Schutzgasanschlusses wieder aufstecken!
• Alle Schutzgasverbindungen gasdicht herstellen!

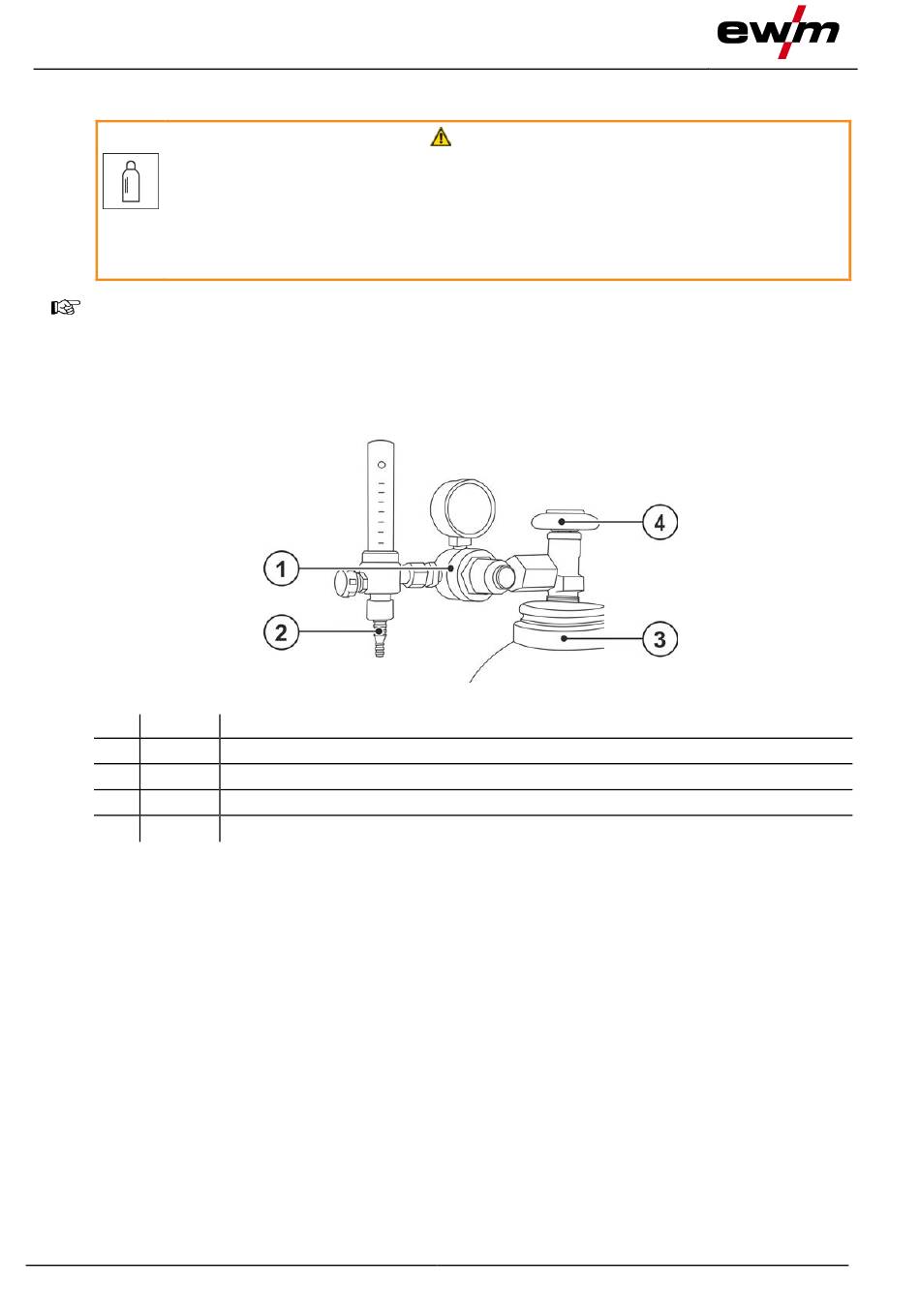

5.1.11.1 Anschluss Druckminderer

Pos. Symbol
1
2
3
4
• Vor dem Anschluss des Druckminderers an der Gasflasche das Flaschenventil kurz öffnen, um even-
tuelle Verschmutzungen auszublasen.
• Druckminderer an Gasflaschenventil gasdicht festschrauben.
• Gasschlauchanschluss an der Ausgangsseite des Druckminderers gasdicht festschrauben.
26
Beschreibung 0
Druckminderer
Ausgangsseite Druckminderer
Schutzgasflasche
Gasflaschenventil
WARNUNG
Abbildung 5-11
099-002060-EW500
12.10.2022
