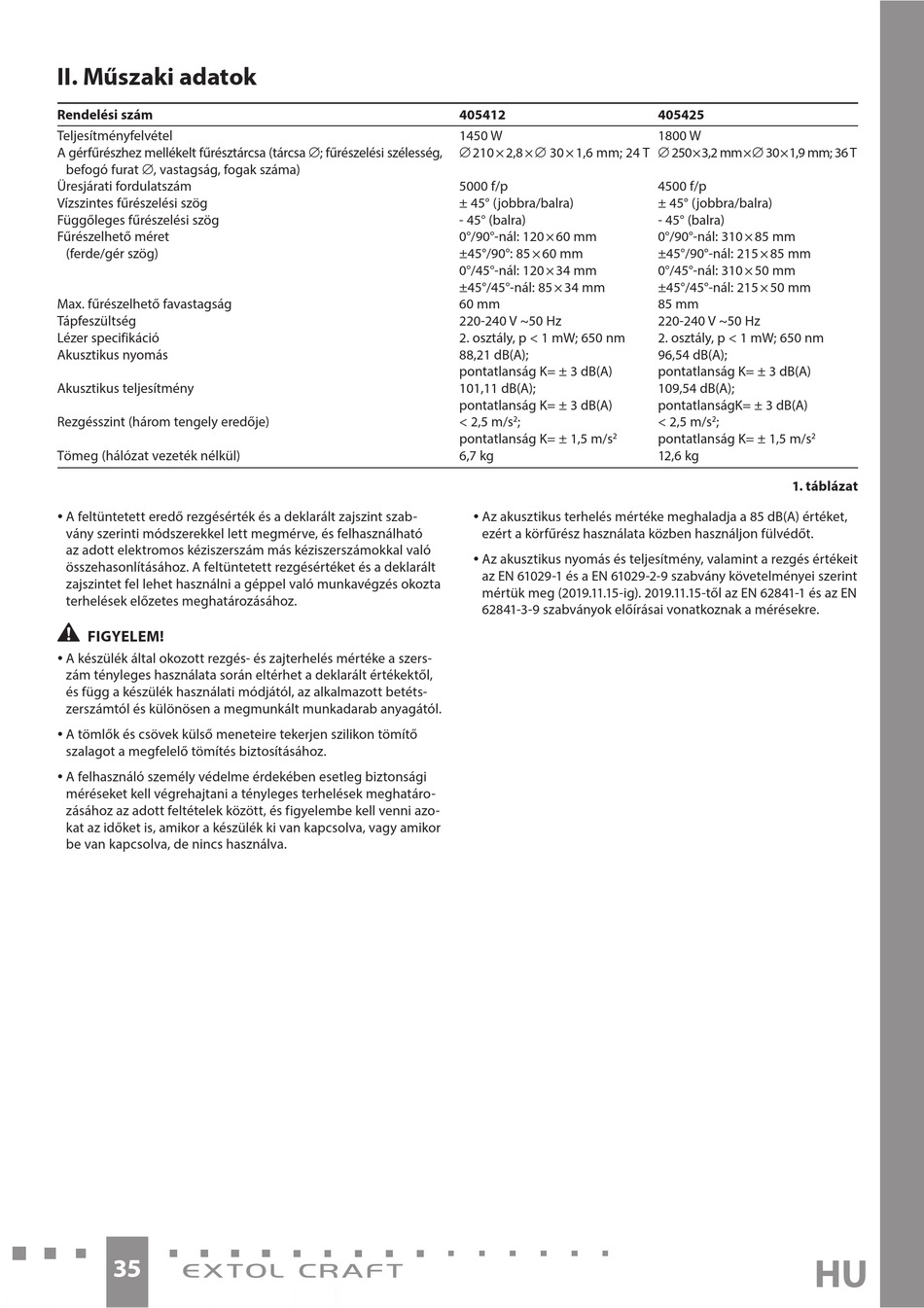

II. Műszaki adatok
Rendelési szám
Teljesítményfelvétel
A gérfűrészhez mellékelt fűrésztárcsa (tárcsa ∅; fűrészelési szélesség,
befogó furat ∅, vastagság, fogak száma)
Üresjárati fordulatszám
Vízszintes fűrészelési szög
Függőleges fűrészelési szög
Fűrészelhető méret
(ferde/gér szög)
Max. fűrészelhető favastagság
Tápfeszültség
Lézer specifikáció
Akusztikus nyomás
Akusztikus teljesítmény
Rezgésszint (három tengely eredője)
Tömeg (hálózat vezeték nélkül)
y A feltüntetett eredő rezgésérték és a deklarált zajszint szab-
vány szerinti módszerekkel lett megmérve, és felhasználható
az adott elektromos kéziszerszám más kéziszerszámokkal való
összehasonlításához. A feltüntetett rezgésértéket és a deklarált
zajszintet fel lehet használni a géppel való munkavégzés okozta
terhelések előzetes meghatározásához.
•
FIGYELEM!
y A készülék által okozott rezgés- és zajterhelés mértéke a szers-
zám tényleges használata során eltérhet a deklarált értékektől,
és függ a készülék használati módjától, az alkalmazott betéts-
zerszámtól és különösen a megmunkált munkadarab anyagától.
y A tömlők és csövek külső meneteire tekerjen szilikon tömítő
szalagot a megfelelő tömítés biztosításához.
y A felhasználó személy védelme érdekében esetleg biztonsági
méréseket kell végrehajtani a tényleges terhelések meghatáro-
zásához az adott feltételek között, és figyelembe kell venni azo-
kat az időket is, amikor a készülék ki van kapcsolva, vagy amikor
be van kapcsolva, de nincs használva.
35
405412
1450 W
∅ 210 × 2,8 × ∅ 30 × 1,6 mm; 24 T ∅ 250 × 3,2 mm × ∅ 30 × 1,9 mm; 36 T
5000 f/p
± 45° (jobbra/balra)
- 45° (balra)
0°/90°-nál: 120 × 60 mm
±45°/90°: 85 × 60 mm
0°/45°-nál: 120 × 34 mm
±45°/45°-nál: 85 × 34 mm
60 mm
220-240 V ~50 Hz
2. osztály, p < 1 mW; 650 nm
88,21 dB(A);
pontatlanság K= ± 3 dB(A)
101,11 dB(A);
pontatlanság K= ± 3 dB(A)
< 2,5 m/s ;
2
pontatlanság K= ± 1,5 m/s
2
6,7 kg
y Az akusztikus terhelés mértéke meghaladja a 85 dB(A) értéket,
ezért a körfűrész használata közben használjon fülvédőt.
y Az akusztikus nyomás és teljesítmény, valamint a rezgés értékeit
az EN 61029-1 és a EN 61029-2-9 szabvány követelményei szerint
mértük meg (2019.11.15-ig). 2019.11.15-től az EN 62841-1 és az EN
62841-3-9 szabványok előírásai vonatkoznak a mérésekre.
405425
1800 W
4500 f/p
± 45° (jobbra/balra)
- 45° (balra)
0°/90°-nál: 310 × 85 mm
±45°/90°-nál: 215 × 85 mm
0°/45°-nál: 310 × 50 mm
±45°/45°-nál: 215 × 50 mm
85 mm
220-240 V ~50 Hz
2. osztály, p < 1 mW; 650 nm
96,54 dB(A);
pontatlanság K= ± 3 dB(A)
109,54 dB(A);
pontatlanságK= ± 3 dB(A)
< 2,5 m/s ;
2
pontatlanság K= ± 1,5 m/s
2
12,6 kg
1. táblázat
