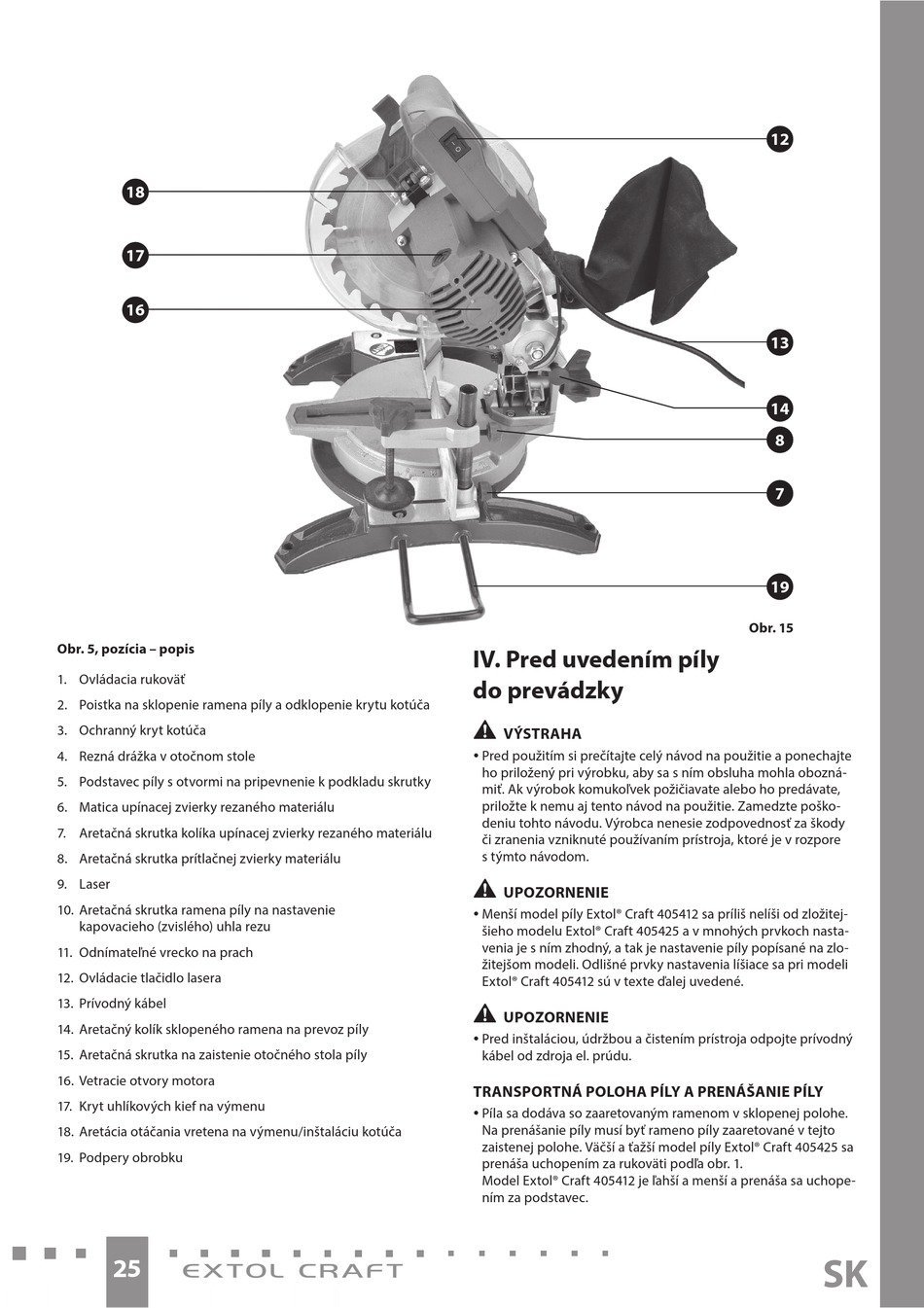

Obr. 5, pozícia – popis
1. Ovládacia rukoväť
2. Poistka na sklopenie ramena píly a odklopenie krytu kotúča
3. Ochranný kryt kotúča
4. Rezná drážka v otočnom stole
5. Podstavec píly s otvormi na pripevnenie k podkladu skrutky
6. Matica upínacej zvierky rezaného materiálu
7. Aretačná skrutka kolíka upínacej zvierky rezaného materiálu
8. Aretačná skrutka prítlačnej zvierky materiálu
9. Laser
10. Aretačná skrutka ramena píly na nastavenie
kapovacieho (zvislého) uhla rezu
11. Odnímateľné vrecko na prach
12. Ovládacie tlačidlo lasera
13. Prívodný kábel
14. Aretačný kolík sklopeného ramena na prevoz píly
15. Aretačná skrutka na zaistenie otočného stola píly
16. Vetracie otvory motora
17. Kryt uhlíkových kief na výmenu
18. Aretácia otáčania vretena na výmenu/inštaláciu kotúča
19. Podpery obrobku
25
IV. Pred uvedením píly
do prevádzky
•
VÝSTRAHA
y Pred použitím si prečítajte celý návod na použitie a ponechajte
ho priložený pri výrobku, aby sa s ním obsluha mohla obozná-
miť. Ak výrobok komukoľvek požičiavate alebo ho predávate,
priložte k nemu aj tento návod na použitie. Zamedzte poško-
deniu tohto návodu. Výrobca nenesie zodpovednosť za škody
či zranenia vzniknuté používaním prístroja, ktoré je v rozpore
s týmto návodom.
•
UPOZORNENIE
y Menší model píly Extol® Craft 405412 sa príliš nelíši od zložitej-
šieho modelu Extol® Craft 405425 a v mnohých prvkoch nasta-
venia je s ním zhodný, a tak je nastavenie píly popísané na zlo-
žitejšom modeli. Odlišné prvky nastavenia líšiace sa pri modeli
Extol® Craft 405412 sú v texte ďalej uvedené.
•
UPOZORNENIE
y Pred inštaláciou, údržbou a čistením prístroja odpojte prívodný
kábel od zdroja el. prúdu.
TRANSPORTNÁ POLOHA PÍLY A PRENÁŠANIE PÍLY
y Píla sa dodáva so zaaretovaným ramenom v sklopenej polohe.
Na prenášanie píly musí byť rameno píly zaaretované v tejto
zaistenej polohe. Väčší a ťažší model píly Extol® Craft 405425 sa
prenáša uchopením za rukoväti podľa obr. 1.
Model Extol® Craft 405412 je ľahší a menší a prenáša sa uchope-
ním za podstavec.
