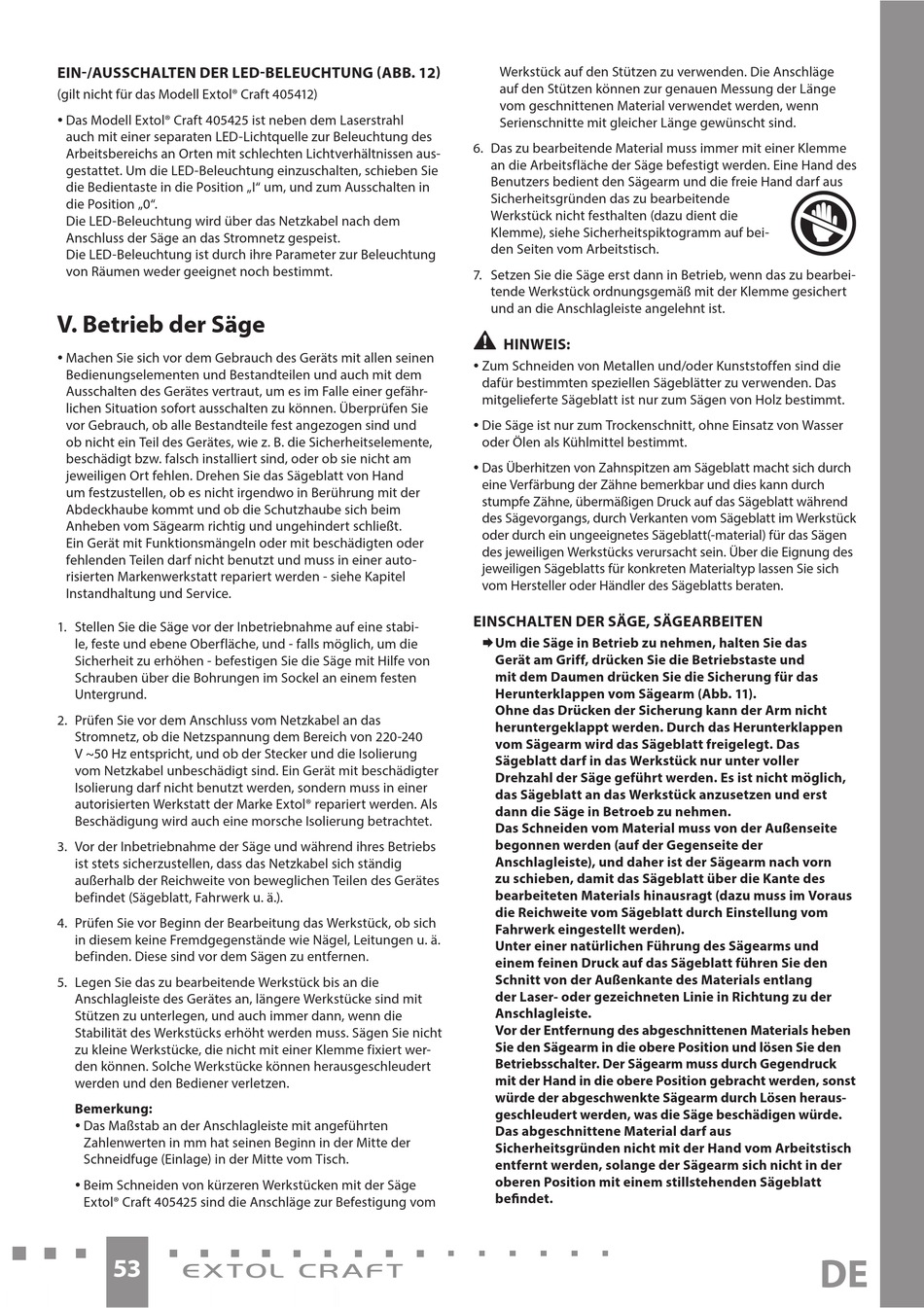

EIN-/AUSSCHALTEN DER LED-BELEUCHTUNG (ABB. 12)
(gilt nicht für das Modell Extol® Craft 405412)
y Das Modell Extol® Craft 405425 ist neben dem Laserstrahl
auch mit einer separaten LED-Lichtquelle zur Beleuchtung des
Arbeitsbereichs an Orten mit schlechten Lichtverhältnissen aus-
gestattet. Um die LED-Beleuchtung einzuschalten, schieben Sie
die Bedientaste in die Position „I" um, und zum Ausschalten in
die Position „0".
Die LED-Beleuchtung wird über das Netzkabel nach dem
Anschluss der Säge an das Stromnetz gespeist.
Die LED-Beleuchtung ist durch ihre Parameter zur Beleuchtung
von Räumen weder geeignet noch bestimmt.
V. Betrieb der Säge
y Machen Sie sich vor dem Gebrauch des Geräts mit allen seinen
Bedienungselementen und Bestandteilen und auch mit dem
Ausschalten des Gerätes vertraut, um es im Falle einer gefähr-
lichen Situation sofort ausschalten zu können. Überprüfen Sie
vor Gebrauch, ob alle Bestandteile fest angezogen sind und
ob nicht ein Teil des Gerätes, wie z. B. die Sicherheitselemente,
beschädigt bzw. falsch installiert sind, oder ob sie nicht am
jeweiligen Ort fehlen. Drehen Sie das Sägeblatt von Hand
um festzustellen, ob es nicht irgendwo in Berührung mit der
Abdeckhaube kommt und ob die Schutzhaube sich beim
Anheben vom Sägearm richtig und ungehindert schließt.
Ein Gerät mit Funktionsmängeln oder mit beschädigten oder
fehlenden Teilen darf nicht benutzt und muss in einer auto-
risierten Markenwerkstatt repariert werden - siehe Kapitel
Instandhaltung und Service.
1. Stellen Sie die Säge vor der Inbetriebnahme auf eine stabi-
le, feste und ebene Oberfläche, und - falls möglich, um die
Sicherheit zu erhöhen - befestigen Sie die Säge mit Hilfe von
Schrauben über die Bohrungen im Sockel an einem festen
Untergrund.
2. Prüfen Sie vor dem Anschluss vom Netzkabel an das
Stromnetz, ob die Netzspannung dem Bereich von 220-240
V ~50 Hz entspricht, und ob der Stecker und die Isolierung
vom Netzkabel unbeschädigt sind. Ein Gerät mit beschädigter
Isolierung darf nicht benutzt werden, sondern muss in einer
autorisierten Werkstatt der Marke Extol® repariert werden. Als
Beschädigung wird auch eine morsche Isolierung betrachtet.
3. Vor der Inbetriebnahme der Säge und während ihres Betriebs
ist stets sicherzustellen, dass das Netzkabel sich ständig
außerhalb der Reichweite von beweglichen Teilen des Gerätes
befindet (Sägeblatt, Fahrwerk u. ä.).
4. Prüfen Sie vor Beginn der Bearbeitung das Werkstück, ob sich
in diesem keine Fremdgegenstände wie Nägel, Leitungen u. ä.
befinden. Diese sind vor dem Sägen zu entfernen.
5. Legen Sie das zu bearbeitende Werkstück bis an die
Anschlagleiste des Gerätes an, längere Werkstücke sind mit
Stützen zu unterlegen, und auch immer dann, wenn die
Stabilität des Werkstücks erhöht werden muss. Sägen Sie nicht
zu kleine Werkstücke, die nicht mit einer Klemme fixiert wer-
den können. Solche Werkstücke können herausgeschleudert
werden und den Bediener verletzen.
Bemerkung:
y Das Maßstab an der Anschlagleiste mit angeführten
Zahlenwerten in mm hat seinen Beginn in der Mitte der
Schneidfuge (Einlage) in der Mitte vom Tisch.
y Beim Schneiden von kürzeren Werkstücken mit der Säge
Extol® Craft 405425 sind die Anschläge zur Befestigung vom
53
Werkstück auf den Stützen zu verwenden. Die Anschläge
auf den Stützen können zur genauen Messung der Länge
vom geschnittenen Material verwendet werden, wenn
Serienschnitte mit gleicher Länge gewünscht sind.
6. Das zu bearbeitende Material muss immer mit einer Klemme
an die Arbeitsfläche der Säge befestigt werden. Eine Hand des
Benutzers bedient den Sägearm und die freie Hand darf aus
Sicherheitsgründen das zu bearbeitende
Werkstück nicht festhalten (dazu dient die
Klemme), siehe Sicherheitspiktogramm auf bei-
den Seiten vom Arbeitstisch.
7. Setzen Sie die Säge erst dann in Betrieb, wenn das zu bearbei-
tende Werkstück ordnungsgemäß mit der Klemme gesichert
und an die Anschlagleiste angelehnt ist.
•
HINWEIS:
y Zum Schneiden von Metallen und/oder Kunststoffen sind die
dafür bestimmten speziellen Sägeblätter zu verwenden. Das
mitgelieferte Sägeblatt ist nur zum Sägen von Holz bestimmt.
y Die Säge ist nur zum Trockenschnitt, ohne Einsatz von Wasser
oder Ölen als Kühlmittel bestimmt.
y Das Überhitzen von Zahnspitzen am Sägeblatt macht sich durch
eine Verfärbung der Zähne bemerkbar und dies kann durch
stumpfe Zähne, übermäßigen Druck auf das Sägeblatt während
des Sägevorgangs, durch Verkanten vom Sägeblatt im Werkstück
oder durch ein ungeeignetes Sägeblatt(-material) für das Sägen
des jeweiligen Werkstücks verursacht sein. Über die Eignung des
jeweiligen Sägeblatts für konkreten Materialtyp lassen Sie sich
vom Hersteller oder Händler des Sägeblatts beraten.
EINSCHALTEN DER SÄGE, SÄGEARBEITEN
 U m die Säge in Betrieb zu nehmen, halten Sie das
Gerät am Griff, drücken Sie die Betriebstaste und
mit dem Daumen drücken Sie die Sicherung für das
Herunterklappen vom Sägearm (Abb. 11).
Ohne das Drücken der Sicherung kann der Arm nicht
heruntergeklappt werden. Durch das Herunterklappen
vom Sägearm wird das Sägeblatt freigelegt. Das
Sägeblatt darf in das Werkstück nur unter voller
Drehzahl der Säge geführt werden. Es ist nicht möglich,
das Sägeblatt an das Werkstück anzusetzen und erst
dann die Säge in Betroeb zu nehmen.
Das Schneiden vom Material muss von der Außenseite
begonnen werden (auf der Gegenseite der
Anschlagleiste), und daher ist der Sägearm nach vorn
zu schieben, damit das Sägeblatt über die Kante des
bearbeiteten Materials hinausragt (dazu muss im Voraus
die Reichweite vom Sägeblatt durch Einstellung vom
Fahrwerk eingestellt werden).
Unter einer natürlichen Führung des Sägearms und
einem feinen Druck auf das Sägeblatt führen Sie den
Schnitt von der Außenkante des Materials entlang
der Laser- oder gezeichneten Linie in Richtung zu der
Anschlagleiste.
Vor der Entfernung des abgeschnittenen Materials heben
Sie den Sägearm in die obere Position und lösen Sie den
Betriebsschalter. Der Sägearm muss durch Gegendruck
mit der Hand in die obere Position gebracht werden, sonst
würde der abgeschwenkte Sägearm durch Lösen heraus-
geschleudert werden, was die Säge beschädigen würde.
Das abgeschnittene Material darf aus
Sicherheitsgründen nicht mit der Hand vom Arbeitstisch
entfernt werden, solange der Sägearm sich nicht in der
oberen Position mit einem stillstehenden Sägeblatt
befindet.
