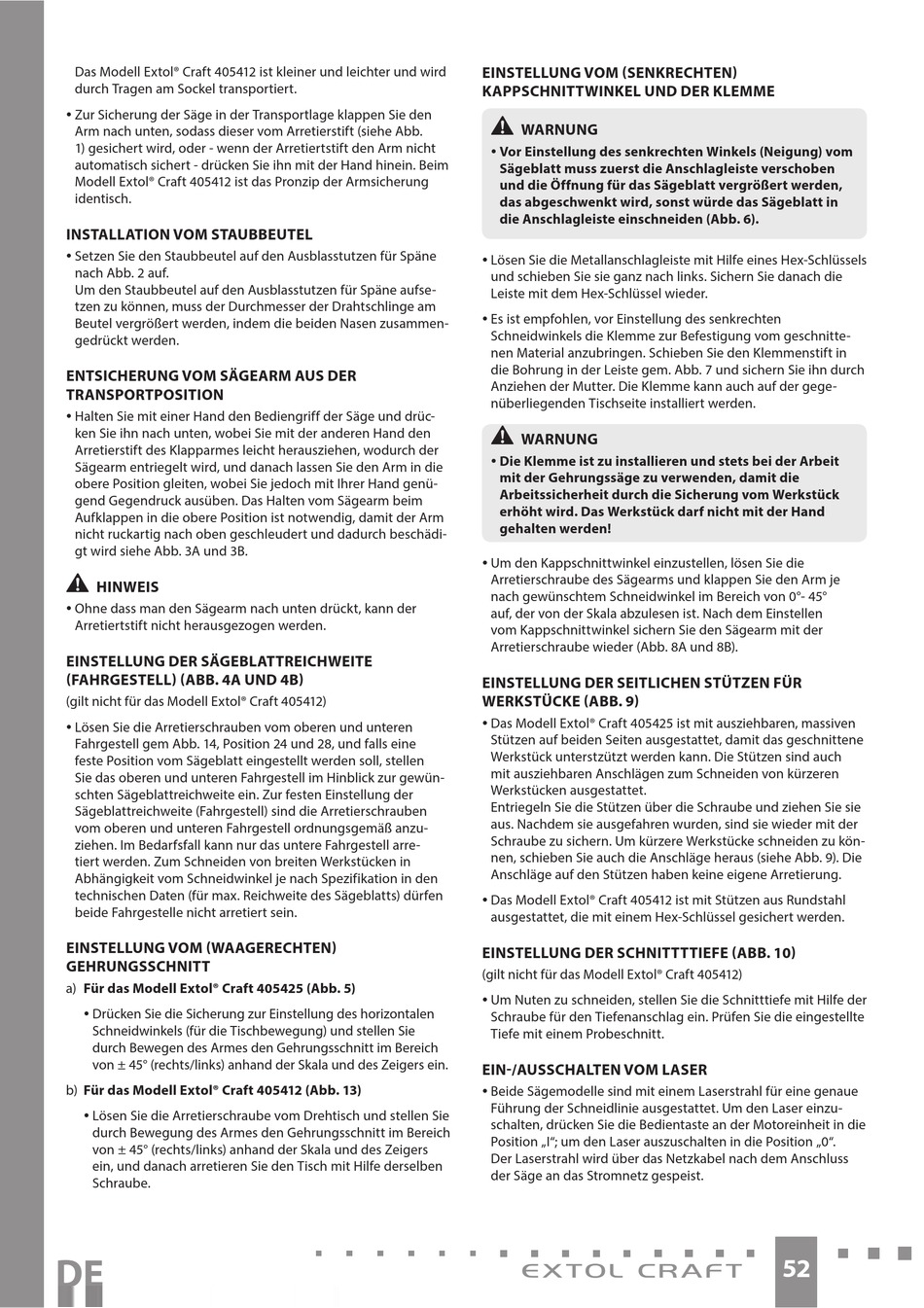

Das Modell Extol® Craft 405412 ist kleiner und leichter und wird
durch Tragen am Sockel transportiert.
y Zur Sicherung der Säge in der Transportlage klappen Sie den
Arm nach unten, sodass dieser vom Arretierstift (siehe Abb.
1) gesichert wird, oder - wenn der Arretiertstift den Arm nicht
automatisch sichert - drücken Sie ihn mit der Hand hinein. Beim
Modell Extol® Craft 405412 ist das Pronzip der Armsicherung
identisch.
INSTALLATION VOM STAUBBEUTEL
y Setzen Sie den Staubbeutel auf den Ausblasstutzen für Späne
nach Abb. 2 auf.
Um den Staubbeutel auf den Ausblasstutzen für Späne aufse-
tzen zu können, muss der Durchmesser der Drahtschlinge am
Beutel vergrößert werden, indem die beiden Nasen zusammen-
gedrückt werden.
ENTSICHERUNG VOM SÄGEARM AUS DER
TRANSPORTPOSITION
y Halten Sie mit einer Hand den Bediengriff der Säge und drüc-
ken Sie ihn nach unten, wobei Sie mit der anderen Hand den
Arretierstift des Klapparmes leicht herausziehen, wodurch der
Sägearm entriegelt wird, und danach lassen Sie den Arm in die
obere Position gleiten, wobei Sie jedoch mit Ihrer Hand genü-
gend Gegendruck ausüben. Das Halten vom Sägearm beim
Aufklappen in die obere Position ist notwendig, damit der Arm
nicht ruckartig nach oben geschleudert und dadurch beschädi-
gt wird siehe Abb. 3A und 3B.
•
HINWEIS
y Ohne dass man den Sägearm nach unten drückt, kann der
Arretiertstift nicht herausgezogen werden.
EINSTELLUNG DER SÄGEBLATTREICHWEITE
(FAHRGESTELL) (ABB. 4A UND 4B)
(gilt nicht für das Modell Extol® Craft 405412)
y Lösen Sie die Arretierschrauben vom oberen und unteren
Fahrgestell gem Abb. 14, Position 24 und 28, und falls eine
feste Position vom Sägeblatt eingestellt werden soll, stellen
Sie das oberen und unteren Fahrgestell im Hinblick zur gewün-
schten Sägeblattreichweite ein. Zur festen Einstellung der
Sägeblattreichweite (Fahrgestell) sind die Arretierschrauben
vom oberen und unteren Fahrgestell ordnungsgemäß anzu-
ziehen. Im Bedarfsfall kann nur das untere Fahrgestell arre-
tiert werden. Zum Schneiden von breiten Werkstücken in
Abhängigkeit vom Schneidwinkel je nach Spezifikation in den
technischen Daten (für max. Reichweite des Sägeblatts) dürfen
beide Fahrgestelle nicht arretiert sein.
EINSTELLUNG VOM (WAAGERECHTEN)
GEHRUNGSSCHNITT
a) Für das Modell Extol® Craft 405425 (Abb. 5)
y Drücken Sie die Sicherung zur Einstellung des horizontalen
Schneidwinkels (für die Tischbewegung) und stellen Sie
durch Bewegen des Armes den Gehrungsschnitt im Bereich
von ± 45° (rechts/links) anhand der Skala und des Zeigers ein.
b) Für das Modell Extol® Craft 405412 (Abb. 13)
y Lösen Sie die Arretierschraube vom Drehtisch und stellen Sie
durch Bewegung des Armes den Gehrungsschnitt im Bereich
von ± 45° (rechts/links) anhand der Skala und des Zeigers
ein, und danach arretieren Sie den Tisch mit Hilfe derselben
Schraube.
DE
EINSTELLUNG VOM (SENKRECHTEN)
KAPPSCHNITTWINKEL UND DER KLEMME
•
WARNUNG
y Vor Einstellung des senkrechten Winkels (Neigung) vom
Sägeblatt muss zuerst die Anschlagleiste verschoben
und die Öffnung für das Sägeblatt vergrößert werden,
das abgeschwenkt wird, sonst würde das Sägeblatt in
die Anschlagleiste einschneiden (Abb. 6).
y Lösen Sie die Metallanschlagleiste mit Hilfe eines Hex-Schlüssels
und schieben Sie sie ganz nach links. Sichern Sie danach die
Leiste mit dem Hex-Schlüssel wieder.
y Es ist empfohlen, vor Einstellung des senkrechten
Schneidwinkels die Klemme zur Befestigung vom geschnitte-
nen Material anzubringen. Schieben Sie den Klemmenstift in
die Bohrung in der Leiste gem. Abb. 7 und sichern Sie ihn durch
Anziehen der Mutter. Die Klemme kann auch auf der gege-
nüberliegenden Tischseite installiert werden.
•
WARNUNG
y Die Klemme ist zu installieren und stets bei der Arbeit
mit der Gehrungssäge zu verwenden, damit die
Arbeitssicherheit durch die Sicherung vom Werkstück
erhöht wird. Das Werkstück darf nicht mit der Hand
gehalten werden!
y Um den Kappschnittwinkel einzustellen, lösen Sie die
Arretierschraube des Sägearms und klappen Sie den Arm je
nach gewünschtem Schneidwinkel im Bereich von 0°- 45°
auf, der von der Skala abzulesen ist. Nach dem Einstellen
vom Kappschnittwinkel sichern Sie den Sägearm mit der
Arretierschraube wieder (Abb. 8A und 8B).
EINSTELLUNG DER SEITLICHEN STÜTZEN FÜR
WERKSTÜCKE (ABB. 9)
y Das Modell Extol® Craft 405425 ist mit ausziehbaren, massiven
Stützen auf beiden Seiten ausgestattet, damit das geschnittene
Werkstück unterstzützt werden kann. Die Stützen sind auch
mit ausziehbaren Anschlägen zum Schneiden von kürzeren
Werkstücken ausgestattet.
Entriegeln Sie die Stützen über die Schraube und ziehen Sie sie
aus. Nachdem sie ausgefahren wurden, sind sie wieder mit der
Schraube zu sichern. Um kürzere Werkstücke schneiden zu kön-
nen, schieben Sie auch die Anschläge heraus (siehe Abb. 9). Die
Anschläge auf den Stützen haben keine eigene Arretierung.
y Das Modell Extol® Craft 405412 ist mit Stützen aus Rundstahl
ausgestattet, die mit einem Hex-Schlüssel gesichert werden.
EINSTELLUNG DER SCHNITTTTIEFE (ABB. 10)
(gilt nicht für das Modell Extol® Craft 405412)
y Um Nuten zu schneiden, stellen Sie die Schnitttiefe mit Hilfe der
Schraube für den Tiefenanschlag ein. Prüfen Sie die eingestellte
Tiefe mit einem Probeschnitt.
EIN-/AUSSCHALTEN VOM LASER
y Beide Sägemodelle sind mit einem Laserstrahl für eine genaue
Führung der Schneidlinie ausgestattet. Um den Laser einzu-
schalten, drücken Sie die Bedientaste an der Motoreinheit in die
Position „I"; um den Laser auszuschalten in die Position „0".
Der Laserstrahl wird über das Netzkabel nach dem Anschluss
der Säge an das Stromnetz gespeist.
