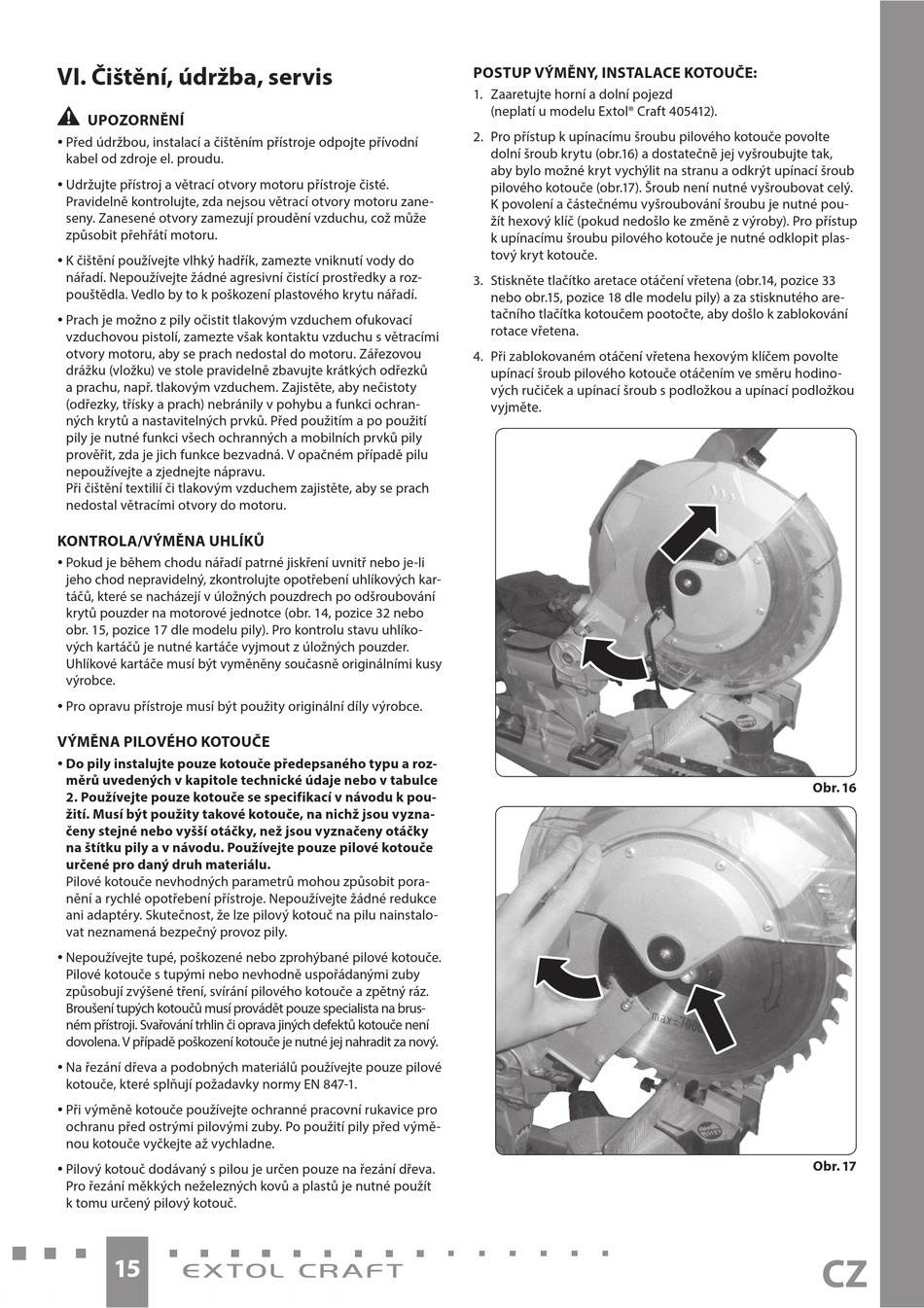

VI. Čištění, údržba, servis
•
UPOZORNĚNÍ
y Před údržbou, instalací a čištěním přístroje odpojte přívodní
kabel od zdroje el. proudu.
y Udržujte přístroj a větrací otvory motoru přístroje čisté.
Pravidelně kontrolujte, zda nejsou větrací otvory motoru zane-
seny. Zanesené otvory zamezují proudění vzduchu, což může
způsobit přehřátí motoru.
y K čištění používejte vlhký hadřík, zamezte vniknutí vody do
nářadí. Nepoužívejte žádné agresivní čistící prostředky a roz-
pouštědla. Vedlo by to k poškození plastového krytu nářadí.
y Prach je možno z pily očistit tlakovým vzduchem ofukovací
vzduchovou pistolí, zamezte však kontaktu vzduchu s větracími
otvory motoru, aby se prach nedostal do motoru. Zářezovou
drážku (vložku) ve stole pravidelně zbavujte krátkých odřezků
a prachu, např. tlakovým vzduchem. Zajistěte, aby nečistoty
(odřezky, třísky a prach) nebránily v pohybu a funkci ochran-
ných krytů a nastavitelných prvků. Před použitím a po použití
pily je nutné funkci všech ochranných a mobilních prvků pily
prověřit, zda je jich funkce bezvadná. V opačném případě pilu
nepoužívejte a zjednejte nápravu.
Při čištění textilií či tlakovým vzduchem zajistěte, aby se prach
nedostal větracími otvory do motoru.
KONTROLA/VÝMĚNA UHLÍKŮ
y Pokud je během chodu nářadí patrné jiskření uvnitř nebo je-li
jeho chod nepravidelný, zkontrolujte opotřebení uhlíkových kar-
táčů, které se nacházejí v úložných pouzdrech po odšroubování
krytů pouzder na motorové jednotce (obr. 14, pozice 32 nebo
obr. 15, pozice 17 dle modelu pily). Pro kontrolu stavu uhlíko-
vých kartáčů je nutné kartáče vyjmout z úložných pouzder.
Uhlíkové kartáče musí být vyměněny současně originálními kusy
výrobce.
y Pro opravu přístroje musí být použity originální díly výrobce.
VÝMĚNA PILOVÉHO KOTOUČE
y Do pily instalujte pouze kotouče předepsaného typu a roz-
měrů uvedených v kapitole technické údaje nebo v tabulce
2. Používejte pouze kotouče se specifikací v návodu k pou-
žití. Musí být použity takové kotouče, na nichž jsou vyzna-
čeny stejné nebo vyšší otáčky, než jsou vyznačeny otáčky
na štítku pily a v návodu. Používejte pouze pilové kotouče
určené pro daný druh materiálu.
Pilové kotouče nevhodných parametrů mohou způsobit pora-
nění a rychlé opotřebení přístroje. Nepoužívejte žádné redukce
ani adaptéry. Skutečnost, že lze pilový kotouč na pilu nainstalo-
vat neznamená bezpečný provoz pily.
y Nepoužívejte tupé, poškozené nebo zprohýbané pilové kotouče.
Pilové kotouče s tupými nebo nevhodně uspořádanými zuby
způsobují zvýšené tření, svírání pilového kotouče a zpětný ráz.
Broušení tupých kotoučů musí provádět pouze specialista na brus-
ném přístroji. Svařování trhlin či oprava jiných defektů kotouče není
dovolena. V případě poškození kotouče je nutné jej nahradit za nový.
y Na řezání dřeva a podobných materiálů používejte pouze pilové
kotouče, které splňují požadavky normy EN 847-1.
y Při výměně kotouče používejte ochranné pracovní rukavice pro
ochranu před ostrými pilovými zuby. Po použití pily před výmě-
nou kotouče vyčkejte až vychladne.
y Pilový kotouč dodávaný s pilou je určen pouze na řezání dřeva.
Pro řezání měkkých neželezných kovů a plastů je nutné použít
k tomu určený pilový kotouč.
15
POSTUP VÝMĚNY, INSTALACE KOTOUČE:
1. Zaaretujte horní a dolní pojezd
(neplatí u modelu Extol® Craft 405412).
2. Pro přístup k upínacímu šroubu pilového kotouče povolte
dolní šroub krytu (obr.16) a dostatečně jej vyšroubujte tak,
aby bylo možné kryt vychýlit na stranu a odkrýt upínací šroub
pilového kotouče (obr.17). Šroub není nutné vyšroubovat celý.
K povolení a částečnému vyšroubování šroubu je nutné pou-
žít hexový klíč (pokud nedošlo ke změně z výroby). Pro přístup
k upínacímu šroubu pilového kotouče je nutné odklopit plas-
tový kryt kotouče.
3. Stiskněte tlačítko aretace otáčení vřetena (obr.14, pozice 33
nebo obr.15, pozice 18 dle modelu pily) a za stisknutého are-
tačního tlačítka kotoučem pootočte, aby došlo k zablokování
rotace vřetena.
4. Při zablokovaném otáčení vřetena hexovým klíčem povolte
upínací šroub pilového kotouče otáčením ve směru hodino-
vých ručiček a upínací šroub s podložkou a upínací podložkou
vyjměte.
Obr. 16
Obr. 17
CZ
