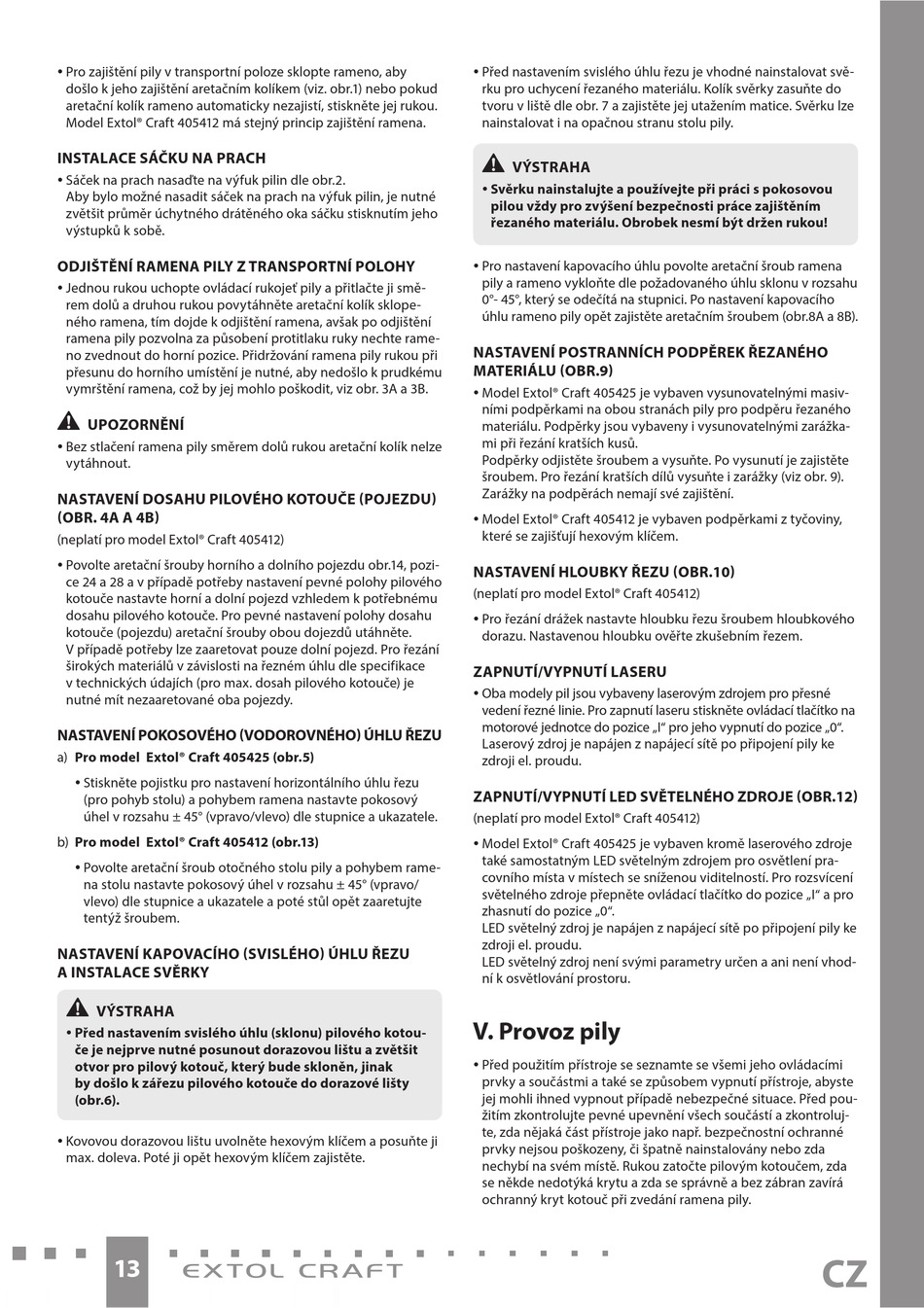

y Pro zajištění pily v transportní poloze sklopte rameno, aby
došlo k jeho zajištění aretačním kolíkem (viz. obr.1) nebo pokud
aretační kolík rameno automaticky nezajistí, stiskněte jej rukou.
Model Extol® Craft 405412 má stejný princip zajištění ramena.
INSTALACE SÁČKU NA PRACH
y Sáček na prach nasaďte na výfuk pilin dle obr.2.
Aby bylo možné nasadit sáček na prach na výfuk pilin, je nutné
zvětšit průměr úchytného drátěného oka sáčku stisknutím jeho
výstupků k sobě.
ODJIŠTĚNÍ RAMENA PILY Z TRANSPORTNÍ POLOHY
y Jednou rukou uchopte ovládací rukojeť pily a přitlačte ji smě-
rem dolů a druhou rukou povytáhněte aretační kolík sklope-
ného ramena, tím dojde k odjištění ramena, avšak po odjištění
ramena pily pozvolna za působení protitlaku ruky nechte rame-
no zvednout do horní pozice. Přidržování ramena pily rukou při
přesunu do horního umístění je nutné, aby nedošlo k prudkému
vymrštění ramena, což by jej mohlo poškodit, viz obr. 3A a 3B.
•
UPOZORNĚNÍ
y Bez stlačení ramena pily směrem dolů rukou aretační kolík nelze
vytáhnout.
NASTAVENÍ DOSAHU PILOVÉHO KOTOUČE (POJEZDU)
(OBR. 4A A 4B)
(neplatí pro model Extol® Craft 405412)
y Povolte aretační šrouby horního a dolního pojezdu obr.14, pozi-
ce 24 a 28 a v případě potřeby nastavení pevné polohy pilového
kotouče nastavte horní a dolní pojezd vzhledem k potřebnému
dosahu pilového kotouče. Pro pevné nastavení polohy dosahu
kotouče (pojezdu) aretační šrouby obou dojezdů utáhněte.
V případě potřeby lze zaaretovat pouze dolní pojezd. Pro řezání
širokých materiálů v závislosti na řezném úhlu dle specifikace
v technických údajích (pro max. dosah pilového kotouče) je
nutné mít nezaaretované oba pojezdy.
NASTAVENÍ POKOSOVÉHO (VODOROVNÉHO) ÚHLU ŘEZU
a) Pro model Extol® Craft 405425 (obr.5)
y Stiskněte pojistku pro nastavení horizontálního úhlu řezu
(pro pohyb stolu) a pohybem ramena nastavte pokosový
úhel v rozsahu ± 45° (vpravo/vlevo) dle stupnice a ukazatele.
b) Pro model Extol® Craft 405412 (obr.13)
y Povolte aretační šroub otočného stolu pily a pohybem rame-
na stolu nastavte pokosový úhel v rozsahu ± 45° (vpravo/
vlevo) dle stupnice a ukazatele a poté stůl opět zaaretujte
tentýž šroubem.
NASTAVENÍ KAPOVACÍHO (SVISLÉHO) ÚHLU ŘEZU
A INSTALACE SVĚRKY
•
VÝSTRAHA
y Před nastavením svislého úhlu (sklonu) pilového kotou-
če je nejprve nutné posunout dorazovou lištu a zvětšit
otvor pro pilový kotouč, který bude skloněn, jinak
by došlo k zářezu pilového kotouče do dorazové lišty
(obr.6).
y Kovovou dorazovou lištu uvolněte hexovým klíčem a posuňte ji
max. doleva. Poté ji opět hexovým klíčem zajistěte.
13
y Před nastavením svislého úhlu řezu je vhodné nainstalovat svě-
rku pro uchycení řezaného materiálu. Kolík svěrky zasuňte do
tvoru v liště dle obr. 7 a zajistěte jej utažením matice. Svěrku lze
nainstalovat i na opačnou stranu stolu pily.
•
VÝSTRAHA
y Svěrku nainstalujte a používejte při práci s pokosovou
pilou vždy pro zvýšení bezpečnosti práce zajištěním
řezaného materiálu. Obrobek nesmí být držen rukou!
y Pro nastavení kapovacího úhlu povolte aretační šroub ramena
pily a rameno vykloňte dle požadovaného úhlu sklonu v rozsahu
0°- 45°, který se odečítá na stupnici. Po nastavení kapovacího
úhlu rameno pily opět zajistěte aretačním šroubem (obr.8A a 8B).
NASTAVENÍ POSTRANNÍCH PODPĚREK ŘEZANÉHO
MATERIÁLU (OBR.9)
y Model Extol® Craft 405425 je vybaven vysunovatelnými masiv-
ními podpěrkami na obou stranách pily pro podpěru řezaného
materiálu. Podpěrky jsou vybaveny i vysunovatelnými zarážka-
mi při řezání kratších kusů.
Podpěrky odjistěte šroubem a vysuňte. Po vysunutí je zajistěte
šroubem. Pro řezání kratších dílů vysuňte i zarážky (viz obr. 9).
Zarážky na podpěrách nemají své zajištění.
y Model Extol® Craft 405412 je vybaven podpěrkami z tyčoviny,
které se zajišťují hexovým klíčem.
NASTAVENÍ HLOUBKY ŘEZU (OBR.10)
(neplatí pro model Extol® Craft 405412)
y Pro řezání drážek nastavte hloubku řezu šroubem hloubkového
dorazu. Nastavenou hloubku ověřte zkušebním řezem.
ZAPNUTÍ/VYPNUTÍ LASERU
y Oba modely pil jsou vybaveny laserovým zdrojem pro přesné
vedení řezné linie. Pro zapnutí laseru stiskněte ovládací tlačítko na
motorové jednotce do pozice „I" pro jeho vypnutí do pozice „0".
Laserový zdroj je napájen z napájecí sítě po připojení pily ke
zdroji el. proudu.
ZAPNUTÍ/VYPNUTÍ LED SVĚTELNÉHO ZDROJE (OBR.12)
(neplatí pro model Extol® Craft 405412)
y Model Extol® Craft 405425 je vybaven kromě laserového zdroje
také samostatným LED světelným zdrojem pro osvětlení pra-
covního místa v místech se sníženou viditelností. Pro rozsvícení
světelného zdroje přepněte ovládací tlačítko do pozice „I" a pro
zhasnutí do pozice „0".
LED světelný zdroj je napájen z napájecí sítě po připojení pily ke
zdroji el. proudu.
LED světelný zdroj není svými parametry určen a ani není vhod-
ní k osvětlování prostoru.
V. Provoz pily
y Před použitím přístroje se seznamte se všemi jeho ovládacími
prvky a součástmi a také se způsobem vypnutí přístroje, abyste
jej mohli ihned vypnout případě nebezpečné situace. Před pou-
žitím zkontrolujte pevné upevnění všech součástí a zkontroluj-
te, zda nějaká část přístroje jako např. bezpečnostní ochranné
prvky nejsou poškozeny, či špatně nainstalovány nebo zda
nechybí na svém místě. Rukou zatočte pilovým kotoučem, zda
se někde nedotýká krytu a zda se správně a bez zábran zavírá
ochranný kryt kotouč při zvedání ramena pily.
