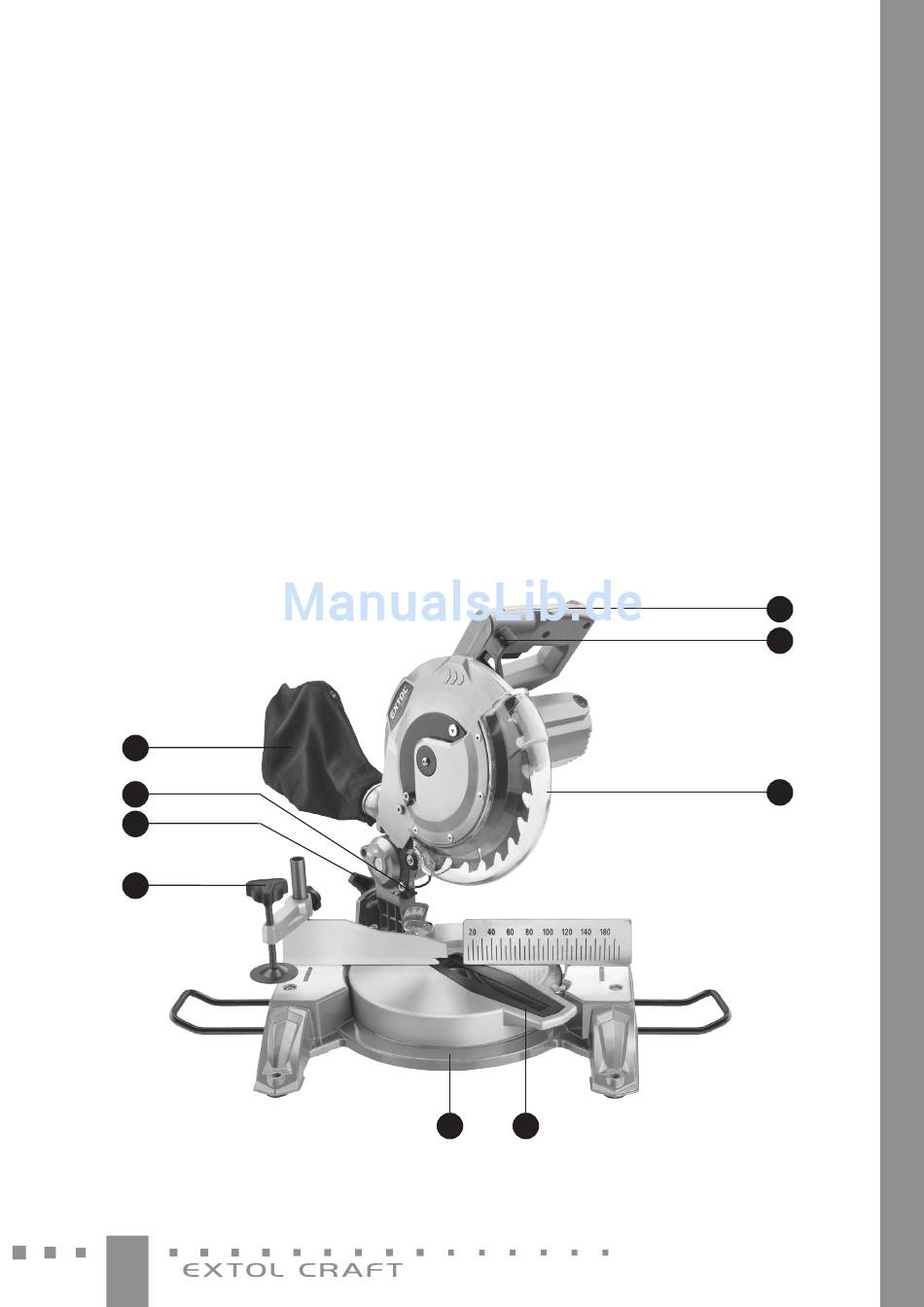

14. ábra. Tételszámok és megnevezések
1. Működtető fogantyú
2. Fűrészkar lehajtás és fűrésztárcsa védőburkolat retesz
3. Fűrésztárcsa védőburkolat
4. Fűrészelési hézag a forgóasztalban
5. Retesz a vízszintes ferdefűrészelési szög beállításához
6. Fogantyú az asztal vízszintes síkban való elfordításához
7. Kar, fűrészelési hézaggal
8. Talp, furattal, a gérfűrész asztalhoz rögzítéséhez
9. Asztalhosszabbító, hosszabb darabok megmunkálásához
10. Ütköző, rövidebb darabok fűrészeléséhez
11. Asztalhosszabbító rögzítő csavar
12. Szorító függőleges helyzetét rögzítő csavar
13. Szorítófej rögzítő csavar
14. Szorítópofa csavar
15. Lézer
16. Függőleges ferde szög rögzítő csavar,
a fűrészelő fej rögzítéséhez
EXTOL® CRAFT 405412 TÍPUS
11
9
10
6
37
17. Mélységütköző
18. Levehető forgácsgyűjtő zsák
19. Mélységütköző beállító csavar
20. Lézer kapcsoló
21. LED világítás kapcsoló
22. Első fogantyú a fűrész szállításához
23. Fűrészelő fej rögzítő csap (szállításhoz)
24. Felső vezetősín rögzítő csavar
25. Hátsó fogantyú a fűrész szállításához
26. Vezetősín
27. Hálózati vezeték
28. Alsó vezetősín rögzítő csavar
29. Függőleges dőlésszög skála
30. LED világítás (csak a munkaterületet világítja meg,
más világítási célokra nem alkalmas)
31. Motor szellőzőnyílások
32. Szénkefe tartó (a szénkefék cseréjéhez)
33. Orsórögzítő fűrésztárcsa cseréhez
5
4
1
2
3
HU
