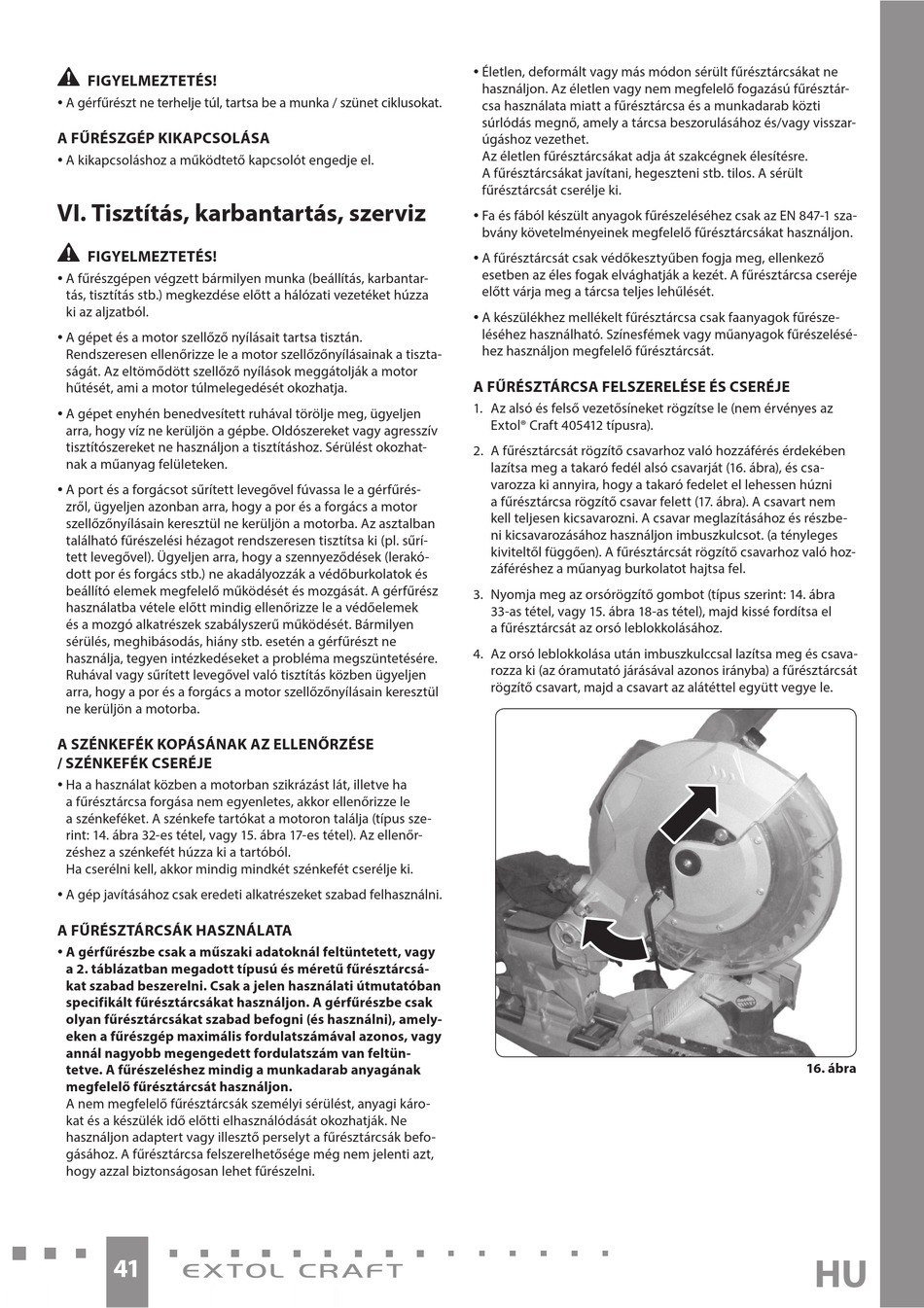

Extol Craft 405425 Bedienungsanleitung Seite 41

•
FIGYELMEZTETÉS!
y A gérfűrészt ne terhelje túl, tartsa be a munka / szünet ciklusokat.
A FŰRÉSZGÉP KIKAPCSOLÁSA
y A kikapcsoláshoz a működtető kapcsolót engedje el.
VI. Tisztítás, karbantartás, szerviz
•
FIGYELMEZTETÉS!
y A fűrészgépen végzett bármilyen munka (beállítás, karbantar-
tás, tisztítás stb.) megkezdése előtt a hálózati vezetéket húzza
ki az aljzatból.
y A gépet és a motor szellőző nyílásait tartsa tisztán.
Rendszeresen ellenőrizze le a motor szellőzőnyílásainak a tiszta-
ságát. Az eltömődött szellőző nyílások meggátolják a motor
hűtését, ami a motor túlmelegedését okozhatja.
y A gépet enyhén benedvesített ruhával törölje meg, ügyeljen
arra, hogy víz ne kerüljön a gépbe. Oldószereket vagy agresszív
tisztítószereket ne használjon a tisztításhoz. Sérülést okozhat-
nak a műanyag felületeken.
y A port és a forgácsot sűrített levegővel fúvassa le a gérfűrés-
zről, ügyeljen azonban arra, hogy a por és a forgács a motor
szellőzőnyílásain keresztül ne kerüljön a motorba. Az asztalban
található fűrészelési hézagot rendszeresen tisztítsa ki (pl. sűrí-
tett levegővel). Ügyeljen arra, hogy a szennyeződések (lerakó-
dott por és forgács stb.) ne akadályozzák a védőburkolatok és
beállító elemek megfelelő működését és mozgását. A gérfűrész
használatba vétele előtt mindig ellenőrizze le a védőelemek
és a mozgó alkatrészek szabályszerű működését. Bármilyen
sérülés, meghibásodás, hiány stb. esetén a gérfűrészt ne
használja, tegyen intézkedéseket a probléma megszüntetésére.
Ruhával vagy sűrített levegővel való tisztítás közben ügyeljen
arra, hogy a por és a forgács a motor szellőzőnyílásain keresztül
ne kerüljön a motorba.
A SZÉNKEFÉK KOPÁSÁNAK AZ ELLENŐRZÉSE
/ SZÉNKEFÉK CSERÉJE
y Ha a használat közben a motorban szikrázást lát, illetve ha
a fűrésztárcsa forgása nem egyenletes, akkor ellenőrizze le
a szénkeféket. A szénkefe tartókat a motoron találja (típus sze-
rint: 14. ábra 32-es tétel, vagy 15. ábra 17-es tétel). Az ellenőr-
zéshez a szénkefét húzza ki a tartóból.
Ha cserélni kell, akkor mindig mindkét szénkefét cserélje ki.
y A gép javításához csak eredeti alkatrészeket szabad felhasználni.
A FŰRÉSZTÁRCSÁK HASZNÁLATA
y A gérfűrészbe csak a műszaki adatoknál feltüntetett, vagy
a 2. táblázatban megadott típusú és méretű fűrésztárcsá-
kat szabad beszerelni. Csak a jelen használati útmutatóban
specifikált fűrésztárcsákat használjon. A gérfűrészbe csak
olyan fűrésztárcsákat szabad befogni (és használni), amely-
eken a fűrészgép maximális fordulatszámával azonos, vagy
annál nagyobb megengedett fordulatszám van feltün-
tetve. A fűrészeléshez mindig a munkadarab anyagának
megfelelő fűrésztárcsát használjon.
A nem megfelelő fűrésztárcsák személyi sérülést, anyagi káro-
kat és a készülék idő előtti elhasználódását okozhatják. Ne
használjon adaptert vagy illesztő perselyt a fűrésztárcsák befo-
gásához. A fűrésztárcsa felszerelhetősége még nem jelenti azt,
hogy azzal biztonságosan lehet fűrészelni.
41
y Életlen, deformált vagy más módon sérült fűrésztárcsákat ne
használjon. Az életlen vagy nem megfelelő fogazású fűrésztár-
csa használata miatt a fűrésztárcsa és a munkadarab közti
súrlódás megnő, amely a tárcsa beszorulásához és/vagy visszar-
úgáshoz vezethet.
Az életlen fűrésztárcsákat adja át szakcégnek élesítésre.
A fűrésztárcsákat javítani, hegeszteni stb. tilos. A sérült
fűrésztárcsát cserélje ki.
y Fa és fából készült anyagok fűrészeléséhez csak az EN 847-1 sza-
bvány követelményeinek megfelelő fűrésztárcsákat használjon.
y A fűrésztárcsát csak védőkesztyűben fogja meg, ellenkező
esetben az éles fogak elvághatják a kezét. A fűrésztárcsa cseréje
előtt várja meg a tárcsa teljes lehűlését.
y A készülékhez mellékelt fűrésztárcsa csak faanyagok fűrésze-
léséhez használható. Színesfémek vagy műanyagok fűrészelésé-
hez használjon megfelelő fűrésztárcsát.
A FŰRÉSZTÁRCSA FELSZERELÉSE ÉS CSERÉJE
1. Az alsó és felső vezetősíneket rögzítse le (nem érvényes az
Extol® Craft 405412 típusra).
2. A fűrésztárcsát rögzítő csavarhoz való hozzáférés érdekében
lazítsa meg a takaró fedél alsó csavarját (16. ábra), és csa-
varozza ki annyira, hogy a takaró fedelet el lehessen húzni
a fűrésztárcsa rögzítő csavar felett (17. ábra). A csavart nem
kell teljesen kicsavarozni. A csavar meglazításához és részbe-
ni kicsavarozásához használjon imbuszkulcsot. (a tényleges
kiviteltől függően). A fűrésztárcsát rögzítő csavarhoz való hoz-
záféréshez a műanyag burkolatot hajtsa fel.
3. Nyomja meg az orsórögzítő gombot (típus szerint: 14. ábra
33-as tétel, vagy 15. ábra 18-as tétel), majd kissé fordítsa el
a fűrésztárcsát az orsó leblokkolásához.
4. Az orsó leblokkolása után imbuszkulccsal lazítsa meg és csava-
rozza ki (az óramutató járásával azonos irányba) a fűrésztárcsát
rögzítő csavart, majd a csavart az alátéttel együtt vegye le.
16. ábra
HU
