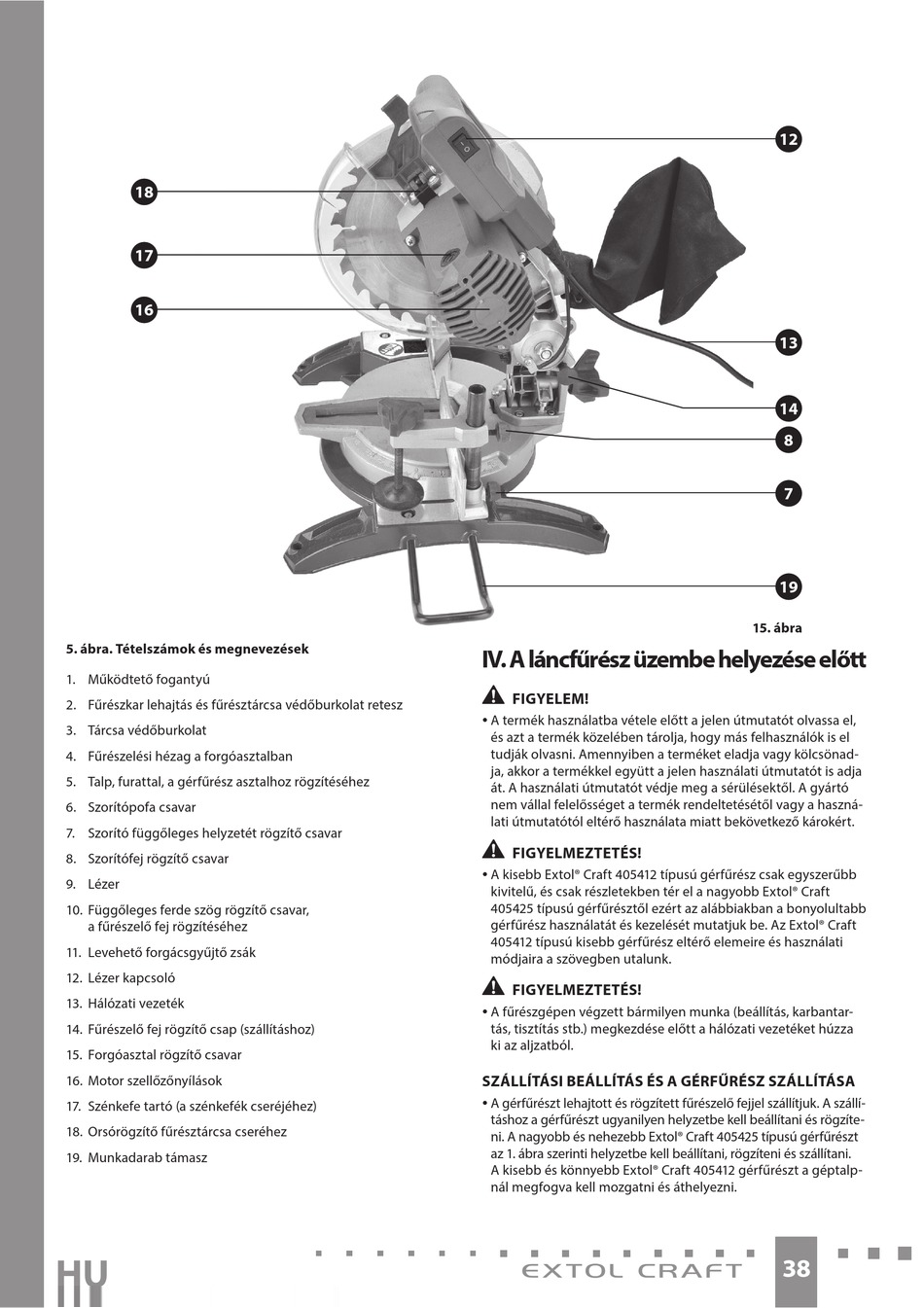

5. ábra. Tételszámok és megnevezések
1. Működtető fogantyú
2. Fűrészkar lehajtás és fűrésztárcsa védőburkolat retesz
3. Tárcsa védőburkolat
4. Fűrészelési hézag a forgóasztalban
5. Talp, furattal, a gérfűrész asztalhoz rögzítéséhez
6. Szorítópofa csavar
7. Szorító függőleges helyzetét rögzítő csavar
8. Szorítófej rögzítő csavar
9. Lézer
10. Függőleges ferde szög rögzítő csavar,
a fűrészelő fej rögzítéséhez
11. Levehető forgácsgyűjtő zsák
12. Lézer kapcsoló
13. Hálózati vezeték
14. Fűrészelő fej rögzítő csap (szállításhoz)
15. Forgóasztal rögzítő csavar
16. Motor szellőzőnyílások
17. Szénkefe tartó (a szénkefék cseréjéhez)
18. Orsórögzítő fűrésztárcsa cseréhez
19. Munkadarab támasz
HU
IV. A láncfűrész üzembe helyezése előtt
•
FIGYELEM!
y A termék használatba vétele előtt a jelen útmutatót olvassa el,
és azt a termék közelében tárolja, hogy más felhasználók is el
tudják olvasni. Amennyiben a terméket eladja vagy kölcsönad-
ja, akkor a termékkel együtt a jelen használati útmutatót is adja
át. A használati útmutatót védje meg a sérülésektől. A gyártó
nem vállal felelősséget a termék rendeltetésétől vagy a haszná-
lati útmutatótól eltérő használata miatt bekövetkező károkért.
•
FIGYELMEZTETÉS!
y A kisebb Extol® Craft 405412 típusú gérfűrész csak egyszerűbb
kivitelű, és csak részletekben tér el a nagyobb Extol® Craft
405425 típusú gérfűrésztől ezért az alábbiakban a bonyolultabb
gérfűrész használatát és kezelését mutatjuk be. Az Extol® Craft
405412 típusú kisebb gérfűrész eltérő elemeire és használati
módjaira a szövegben utalunk.
•
FIGYELMEZTETÉS!
y A fűrészgépen végzett bármilyen munka (beállítás, karbantar-
tás, tisztítás stb.) megkezdése előtt a hálózati vezetéket húzza
ki az aljzatból.
SZÁLLÍTÁSI BEÁLLÍTÁS ÉS A GÉRFŰRÉSZ SZÁLLÍTÁSA
y A gérfűrészt lehajtott és rögzített fűrészelő fejjel szállítjuk. A szállí-
táshoz a gérfűrészt ugyanilyen helyzetbe kell beállítani és rögzíte-
ni. A nagyobb és nehezebb Extol® Craft 405425 típusú gérfűrészt
az 1. ábra szerinti helyzetbe kell beállítani, rögzíteni és szállítani.
A kisebb és könnyebb Extol® Craft 405412 gérfűrészt a géptalp-
nál megfogva kell mozgatni és áthelyezni.
12
13
14
8
7
19
15. ábra
