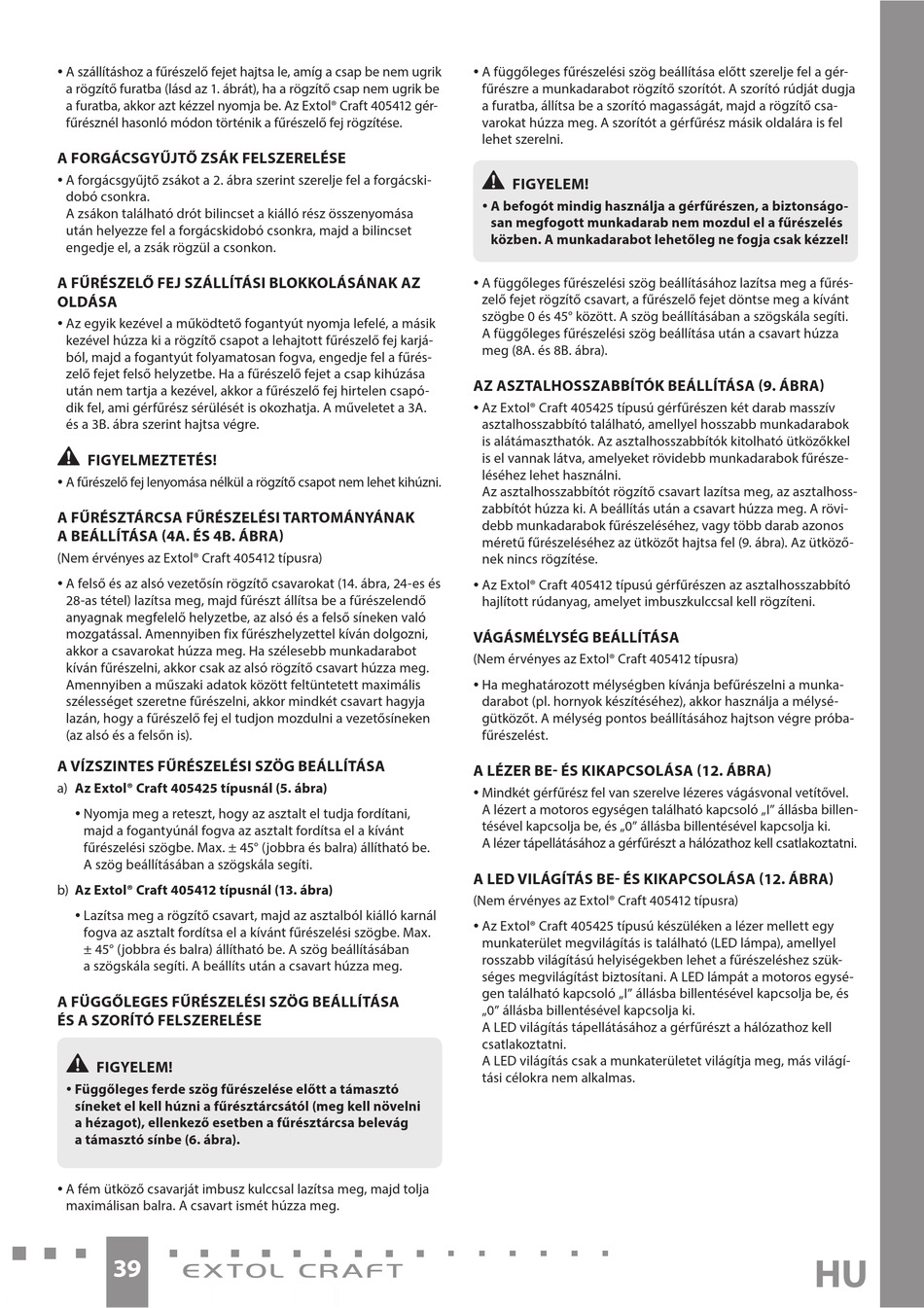

y A szállításhoz a fűrészelő fejet hajtsa le, amíg a csap be nem ugrik
a rögzítő furatba (lásd az 1. ábrát), ha a rögzítő csap nem ugrik be
a furatba, akkor azt kézzel nyomja be. Az Extol® Craft 405412 gér-
fűrésznél hasonló módon történik a fűrészelő fej rögzítése.
A FORGÁCSGYŰJTŐ ZSÁK FELSZERELÉSE
y A forgácsgyűjtő zsákot a 2. ábra szerint szerelje fel a forgácski-
dobó csonkra.
A zsákon található drót bilincset a kiálló rész összenyomása
után helyezze fel a forgácskidobó csonkra, majd a bilincset
engedje el, a zsák rögzül a csonkon.
A FŰRÉSZELŐ FEJ SZÁLLÍTÁSI BLOKKOLÁSÁNAK AZ
OLDÁSA
y Az egyik kezével a működtető fogantyút nyomja lefelé, a másik
kezével húzza ki a rögzítő csapot a lehajtott fűrészelő fej karjá-
ból, majd a fogantyút folyamatosan fogva, engedje fel a fűrés-
zelő fejet felső helyzetbe. Ha a fűrészelő fejet a csap kihúzása
után nem tartja a kezével, akkor a fűrészelő fej hirtelen csapó-
dik fel, ami gérfűrész sérülését is okozhatja. A műveletet a 3A.
és a 3B. ábra szerint hajtsa végre.
•
FIGYELMEZTETÉS!
y A fűrészelő fej lenyomása nélkül a rögzítő csapot nem lehet kihúzni.
A FŰRÉSZTÁRCSA FŰRÉSZELÉSI TARTOMÁNYÁNAK
A BEÁLLÍTÁSA (4A. ÉS 4B. ÁBRA)
(Nem érvényes az Extol® Craft 405412 típusra)
y A felső és az alsó vezetősín rögzítő csavarokat (14. ábra, 24-es és
28-as tétel) lazítsa meg, majd fűrészt állítsa be a fűrészelendő
anyagnak megfelelő helyzetbe, az alsó és a felső síneken való
mozgatással. Amennyiben fix fűrészhelyzettel kíván dolgozni,
akkor a csavarokat húzza meg. Ha szélesebb munkadarabot
kíván fűrészelni, akkor csak az alsó rögzítő csavart húzza meg.
Amennyiben a műszaki adatok között feltüntetett maximális
szélességet szeretne fűrészelni, akkor mindkét csavart hagyja
lazán, hogy a fűrészelő fej el tudjon mozdulni a vezetősíneken
(az alsó és a felsőn is).
A VÍZSZINTES FŰRÉSZELÉSI SZÖG BEÁLLÍTÁSA
a) Az Extol® Craft 405425 típusnál (5. ábra)
y Nyomja meg a reteszt, hogy az asztalt el tudja fordítani,
majd a fogantyúnál fogva az asztalt fordítsa el a kívánt
fűrészelési szögbe. Max. ± 45° (jobbra és balra) állítható be.
A szög beállításában a szögskála segíti.
b) Az Extol® Craft 405412 típusnál (13. ábra)
y Lazítsa meg a rögzítő csavart, majd az asztalból kiálló karnál
fogva az asztalt fordítsa el a kívánt fűrészelési szögbe. Max.
± 45° (jobbra és balra) állítható be. A szög beállításában
a szögskála segíti. A beállíts után a csavart húzza meg.
A FÜGGŐLEGES FŰRÉSZELÉSI SZÖG BEÁLLÍTÁSA
ÉS A SZORÍTÓ FELSZERELÉSE
•
FIGYELEM!
y Függőleges ferde szög fűrészelése előtt a támasztó
síneket el kell húzni a fűrésztárcsától (meg kell növelni
a hézagot), ellenkező esetben a fűrésztárcsa belevág
a támasztó sínbe (6. ábra).
y A fém ütköző csavarját imbusz kulccsal lazítsa meg, majd tolja
maximálisan balra. A csavart ismét húzza meg.
39
y A függőleges fűrészelési szög beállítása előtt szerelje fel a gér-
fűrészre a munkadarabot rögzítő szorítót. A szorító rúdját dugja
a furatba, állítsa be a szorító magasságát, majd a rögzítő csa-
varokat húzza meg. A szorítót a gérfűrész másik oldalára is fel
lehet szerelni.
•
FIGYELEM!
y A befogót mindig használja a gérfűrészen, a biztonságo-
san megfogott munkadarab nem mozdul el a fűrészelés
közben. A munkadarabot lehetőleg ne fogja csak kézzel!
y A függőleges fűrészelési szög beállításához lazítsa meg a fűrés-
zelő fejet rögzítő csavart, a fűrészelő fejet döntse meg a kívánt
szögbe 0 és 45° között. A szög beállításában a szögskála segíti.
A függőleges fűrészelési szög beállítása után a csavart húzza
meg (8A. és 8B. ábra).
AZ ASZTALHOSSZABBÍTÓK BEÁLLÍTÁSA (9. ÁBRA)
y Az Extol® Craft 405425 típusú gérfűrészen két darab masszív
asztalhosszabbító található, amellyel hosszabb munkadarabok
is alátámaszthatók. Az asztalhosszabbítók kitolható ütközőkkel
is el vannak látva, amelyeket rövidebb munkadarabok fűrésze-
léséhez lehet használni.
Az asztalhosszabbítót rögzítő csavart lazítsa meg, az asztalhoss-
zabbítót húzza ki. A beállítás után a csavart húzza meg. A rövi-
debb munkadarabok fűrészeléséhez, vagy több darab azonos
méretű fűrészeléséhez az ütközőt hajtsa fel (9. ábra). Az ütköző-
nek nincs rögzítése.
y Az Extol® Craft 405412 típusú gérfűrészen az asztalhosszabbító
hajlított rúdanyag, amelyet imbuszkulccsal kell rögzíteni.
VÁGÁSMÉLYSÉG BEÁLLÍTÁSA
(Nem érvényes az Extol® Craft 405412 típusra)
y Ha meghatározott mélységben kívánja befűrészelni a munka-
darabot (pl. hornyok készítéséhez), akkor használja a mélysé-
gütközőt. A mélység pontos beállításához hajtson végre próba-
fűrészelést.
A LÉZER BE- ÉS KIKAPCSOLÁSA (12. ÁBRA)
y Mindkét gérfűrész fel van szerelve lézeres vágásvonal vetítővel.
A lézert a motoros egységen található kapcsoló „I" állásba billen-
tésével kapcsolja be, és „0" állásba billentésével kapcsolja ki.
A lézer tápellátásához a gérfűrészt a hálózathoz kell csatlakoztatni.
A LED VILÁGÍTÁS BE- ÉS KIKAPCSOLÁSA (12. ÁBRA)
(Nem érvényes az Extol® Craft 405412 típusra)
y Az Extol® Craft 405425 típusú készüléken a lézer mellett egy
munkaterület megvilágítás is található (LED lámpa), amellyel
rosszabb világítású helyiségekben lehet a fűrészeléshez szük-
séges megvilágítást biztosítani. A LED lámpát a motoros egysé-
gen található kapcsoló „I" állásba billentésével kapcsolja be, és
„0" állásba billentésével kapcsolja ki.
A LED világítás tápellátásához a gérfűrészt a hálózathoz kell
csatlakoztatni.
A LED világítás csak a munkaterületet világítja meg, más világí-
tási célokra nem alkalmas.
