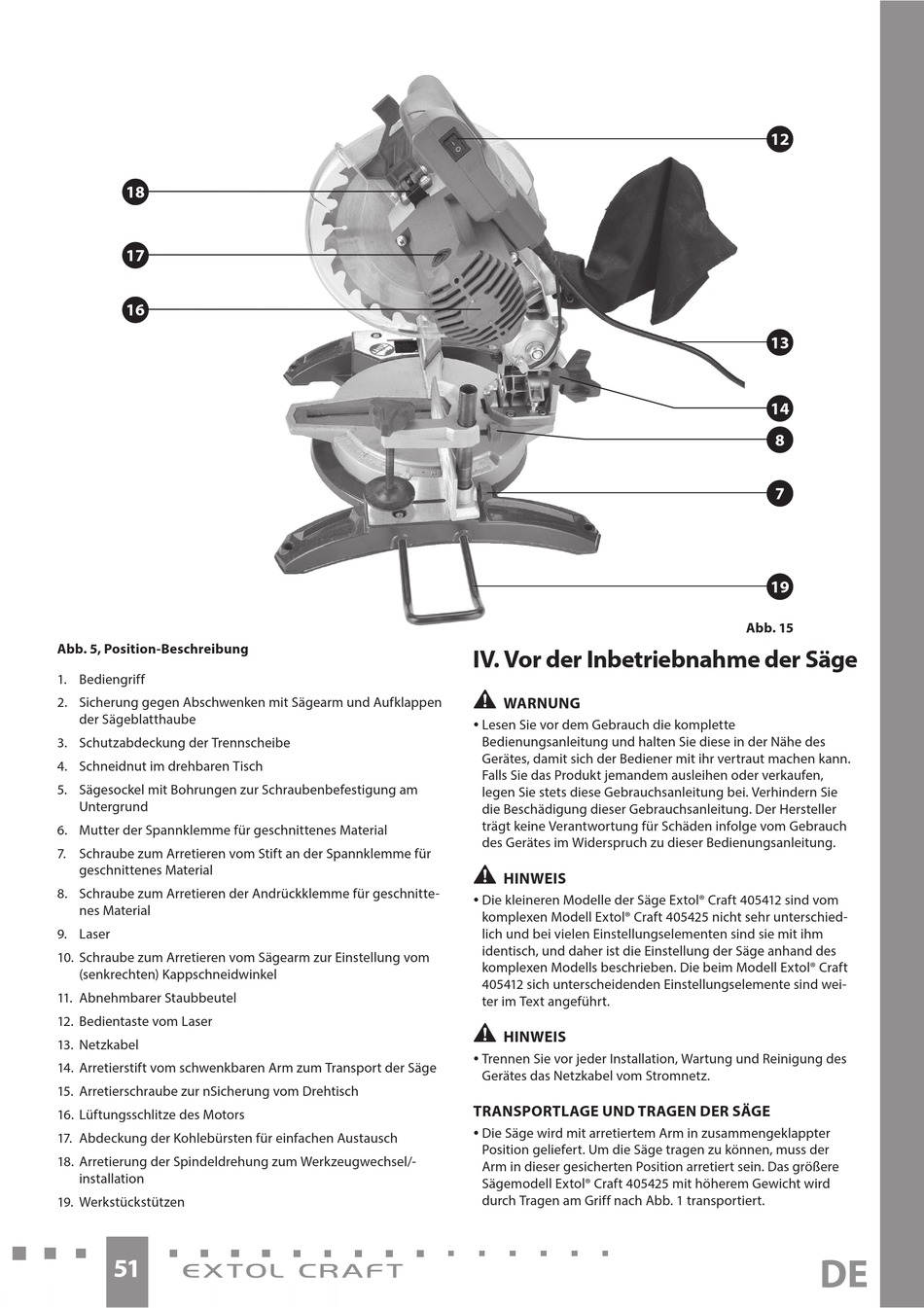

Abb. 5, Position-Beschreibung
1. Bediengriff
2. Sicherung gegen Abschwenken mit Sägearm und Aufklappen
der Sägeblatthaube
3. Schutzabdeckung der Trennscheibe
4. Schneidnut im drehbaren Tisch
5. Sägesockel mit Bohrungen zur Schraubenbefestigung am
Untergrund
6. Mutter der Spannklemme für geschnittenes Material
7. Schraube zum Arretieren vom Stift an der Spannklemme für
geschnittenes Material
8. Schraube zum Arretieren der Andrückklemme für geschnitte-
nes Material
9. Laser
10. Schraube zum Arretieren vom Sägearm zur Einstellung vom
(senkrechten) Kappschneidwinkel
11. Abnehmbarer Staubbeutel
12. Bedientaste vom Laser
13. Netzkabel
14. Arretierstift vom schwenkbaren Arm zum Transport der Säge
15. Arretierschraube zur nSicherung vom Drehtisch
16. Lüftungsschlitze des Motors
17. Abdeckung der Kohlebürsten für einfachen Austausch
18. Arretierung der Spindeldrehung zum Werkzeugwechsel/-
installation
19. Werkstückstützen
51
IV. Vor der Inbetriebnahme der Säge
•
WARNUNG
y Lesen Sie vor dem Gebrauch die komplette
Bedienungsanleitung und halten Sie diese in der Nähe des
Gerätes, damit sich der Bediener mit ihr vertraut machen kann.
Falls Sie das Produkt jemandem ausleihen oder verkaufen,
legen Sie stets diese Gebrauchsanleitung bei. Verhindern Sie
die Beschädigung dieser Gebrauchsanleitung. Der Hersteller
trägt keine Verantwortung für Schäden infolge vom Gebrauch
des Gerätes im Widerspruch zu dieser Bedienungsanleitung.
•
HINWEIS
y Die kleineren Modelle der Säge Extol® Craft 405412 sind vom
komplexen Modell Extol® Craft 405425 nicht sehr unterschied-
lich und bei vielen Einstellungselementen sind sie mit ihm
identisch, und daher ist die Einstellung der Säge anhand des
komplexen Modells beschrieben. Die beim Modell Extol® Craft
405412 sich unterscheidenden Einstellungselemente sind wei-
ter im Text angeführt.
•
HINWEIS
y Trennen Sie vor jeder Installation, Wartung und Reinigung des
Gerätes das Netzkabel vom Stromnetz.
TRANSPORTLAGE UND TRAGEN DER SÄGE
y Die Säge wird mit arretiertem Arm in zusammengeklappter
Position geliefert. Um die Säge tragen zu können, muss der
Arm in dieser gesicherten Position arretiert sein. Das größere
Sägemodell Extol® Craft 405425 mit höherem Gewicht wird
durch Tragen am Griff nach Abb. 1 transportiert.
12
13
14
8
7
19
Abb. 15
