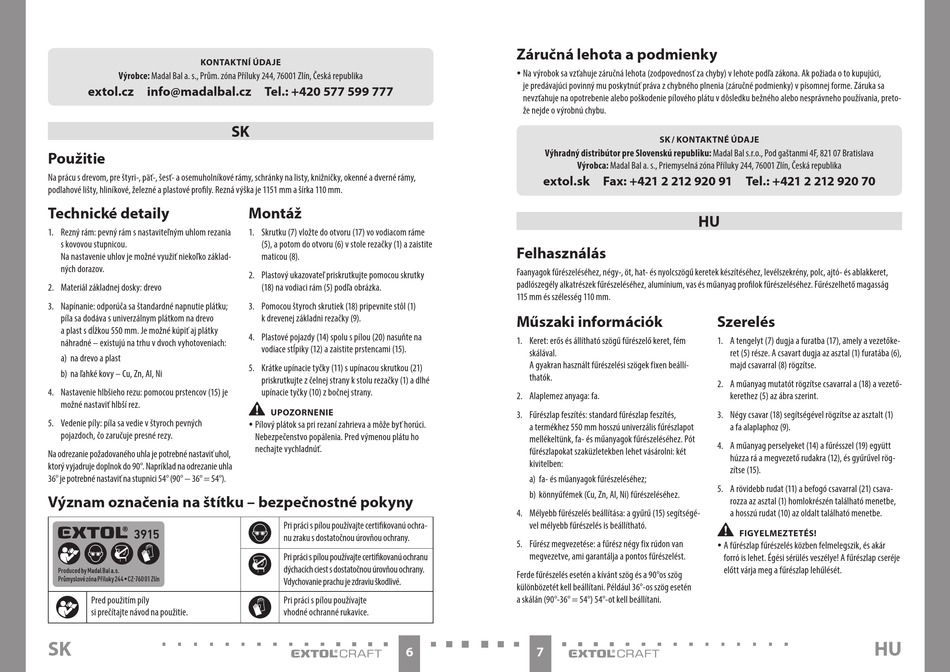

KONTAKTNÍ ÚDAJE
Výrobce: Madal Bal a. s., Prům. zóna Příluky 244, 76001 Zlín, Česká republika
extol.cz info@madalbal.cz Tel.: +420 577 599 777
Použitie
SK
Na prácu s drevom, pre štyri-, päť-, šesť- a osemuholníkové rámy, schránky na listy, knižničky, okenné a dverné rámy,
podlahové lišty, hliníkové, železné a plastové profily. Rezná výška je 1151 mm a šírka 110 mm.
Technické detaily
1. Rezný rám: pevný rám s nastaviteľným uhlom rezania
s kovovou stupnicou.
Na nastavenie uhlov je možné využiť niekoľko základ-
ných dorazov.
2. Materiál základnej dosky: drevo
3. Napínanie: odporúča sa štandardné napnutie plátku;
píla sa dodáva s univerzálnym plátkom na drevo
a plast s dĺžkou 550 mm. Je možné kúpiť aj plátky
náhradné – existujú na trhu v dvoch vyhotoveniach:
a) na drevo a plast
b) na ľahké kovy – Cu, Zn, Al, Ni
4. Nastavenie hlbšieho rezu: pomocou prstencov (15) je
možné nastaviť hlbší rez.
5. Vedenie píly: píla sa vedie v štyroch pevných
pojazdoch, čo zaručuje presné rezy.
Na odrezanie požadovaného uhla je potrebné nastaviť uhol,
ktorý vyjadruje doplnok do 90°. Napríklad na odrezanie uhla
36° je potrebné nastaviť na stupnici 54° (90° − 36° = 54°).
Význam označenia na štítku – bezpečnostné pokyny
Pred použitím píly
si prečítajte návod na použitie.
SK
SK
Montáž
1. Skrutku (7) vložte do otvoru (17) vo vodiacom ráme
(5), a potom do otvoru (6) v stole rezačky (1) a zaistite
maticou (8).
2. Plastový ukazovateľ priskrutkujte pomocou skrutky
(18) na vodiaci rám (5) podľa obrázka.
3. Pomocou štyroch skrutiek (18) pripevnite stôl (1)
k drevenej základni rezačky (9).
4. Plastové pojazdy (14) spolu s pílou (20) nasuňte na
vodiace stĺpiky (12) a zaistite prstencami (15).
5. Krátke upínacie tyčky (11) s upínacou skrutkou (21)
priskrutkujte z čelnej strany k stolu rezačky (1) a dlhé
upínacie tyčky (10) z bočnej strany.
•
UPOZORNENIE
y Pílový plátok sa pri rezaní zahrieva a môže byť horúci.
Nebezpečenstvo popálenia. Pred výmenou plátu ho
nechajte vychladnúť.
Pri práci s pílou používajte certifikovanú ochra-
nu zraku s dostatočnou úrovňou ochrany.
Pri práci s pílou používajte certifikovanú ochranu
dýchacích ciest s dostatočnou úrovňou ochrany.
Vdychovanie prachu je zdraviu škodlivé.
Pri práci s pílou používajte
vhodné ochranné rukavice.
6
Záručná lehota a podmienky
y Na výrobok sa vzťahuje záručná lehota (zodpovednosť za chyby) v lehote podľa zákona. Ak požiada o to kupujúci,
je predávajúci povinný mu poskytnúť práva z chybného plnenia (záručné podmienky) v písomnej forme. Záruka sa
nevzťahuje na opotrebenie alebo poškodenie pílového plátu v dôsledku bežného alebo nesprávneho používania, preto-
že nejde o výrobnú chybu.
SK / KONTAKTNÉ ÚDAJE
Výhradný distribútor pre Slovenskú republiku: Madal Bal s.r.o., Pod gaštanmi 4F, 821 07 Bratislava
Výrobca: Madal Bal a. s., Priemyselná zóna Příluky 244, 76001 Zlín, Česká republika
extol.sk Fax: +421 2 212 920 91 Tel.: +421 2 212 920 70
Felhasználás
HU
Faanyagok fűrészeléséhez, négy-, öt, hat- és nyolcszögű keretek készítéséhez, levélszekrény, polc, ajtó- és ablakkeret,
padlószegély alkatrészek fűrészeléséhez, alumínium, vas és műanyag profilok fűrészeléséhez. Fűrészelhető magasság
115 mm és szélesség 110 mm.
Műszaki információk
1. Keret: erős és állítható szögű fűrészelő keret, fém
skálával.
A gyakran használt fűrészelési szögek fixen beállí-
thatók.
2. Alaplemez anyaga: fa.
3. Fűrészlap feszítés: standard fűrészlap feszítés,
a termékhez 550 mm hosszú univerzális fűrészlapot
mellékeltünk, fa- és műanyagok fűrészeléséhez. Pót
fűrészlapokat szaküzletekben lehet vásárolni: két
kivitelben:
a) fa- és műanyagok fűrészeléséhez;
b) könnyűfémek (Cu, Zn, Al, Ni) fűrészeléséhez.
4. Mélyebb fűrészelés beállítása: a gyűrű (15) segítségé-
vel mélyebb fűrészelés is beállítható.
5. Fűrész megvezetése: a fűrész négy fix rúdon van
megvezetve, ami garantálja a pontos fűrészelést.
Ferde fűrészelés esetén a kívánt szög és a 90°os szög
különbözetét kell beállítani. Például 36°-os szög esetén
a skálán (90°-36° = 54°) 54°-ot kell beállítani.
7
HU
Szerelés
1. A tengelyt (7) dugja a furatba (17), amely a vezetőke-
ret (5) része. A csavart dugja az asztal (1) furatába (6),
majd csavarral (8) rögzítse.
2. A műanyag mutatót rögzítse csavarral a (18) a vezető-
kerethez (5) az ábra szerint.
3. Négy csavar (18) segítségével rögzítse az asztalt (1)
a fa alaplaphoz (9).
4. A műanyag perselyeket (14) a fűrésszel (19) együtt
húzza rá a megvezető rudakra (12), és gyűrűvel rög-
zítse (15).
5. A rövidebb rudat (11) a befogó csavarral (21) csava-
rozza az asztal (1) homlokrészén található menetbe,
a hosszú rudat (10) az oldalt található menetbe.
•
FIGYELMEZTETÉS!
y A fűrészlap fűrészelés közben felmelegszik, és akár
forró is lehet. Égési sérülés veszélye! A fűrészlap cseréje
előtt várja meg a fűrészlap lehűlését.
HU
