Extol Craft 405425 Bedienungsanleitung Seite 12

18
17
16

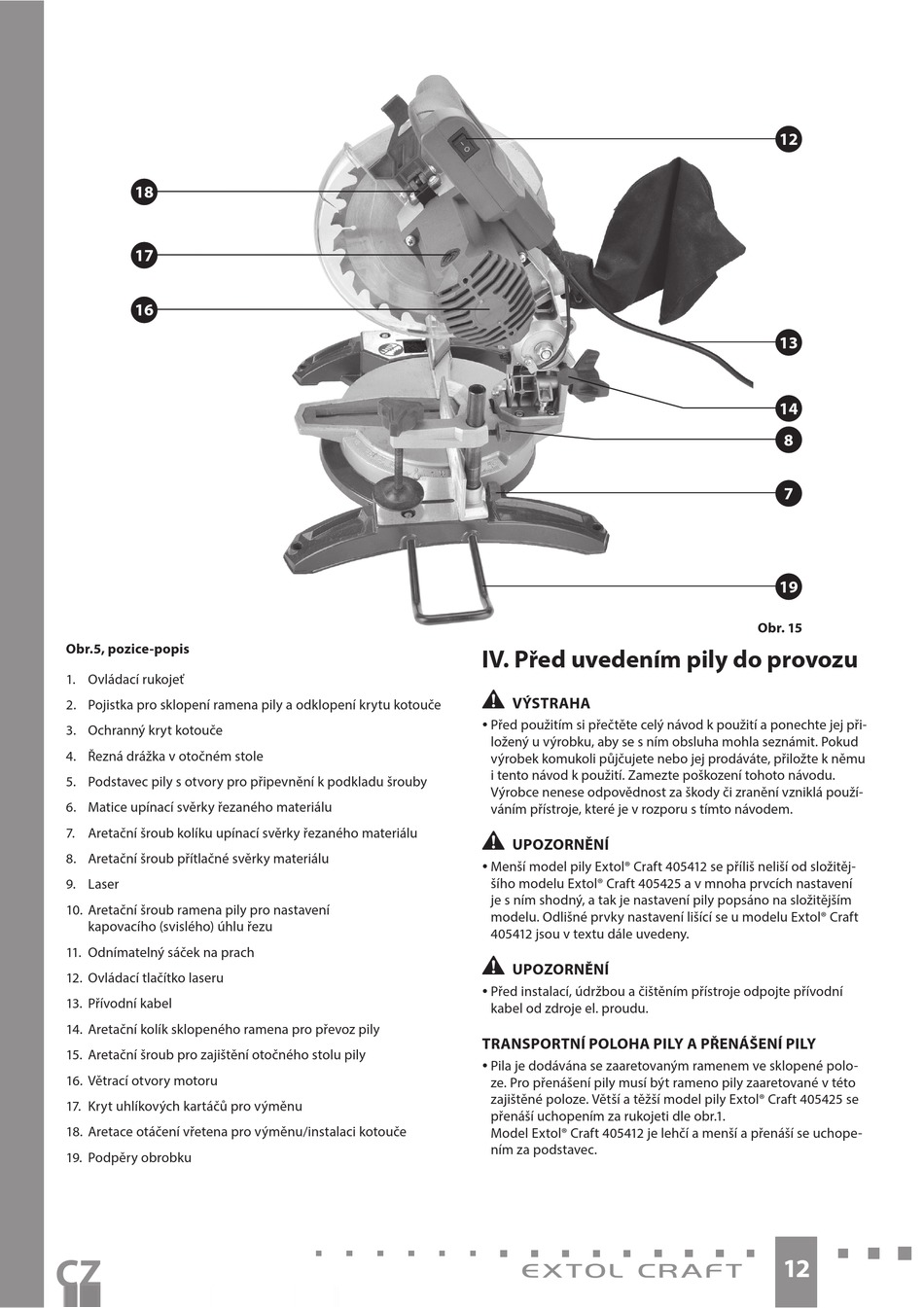

Obr.5, pozice-popis
1. Ovládací rukojeť
2. Pojistka pro sklopení ramena pily a odklopení krytu kotouče
3. Ochranný kryt kotouče
4. Řezná drážka v otočném stole
5. Podstavec pily s otvory pro připevnění k podkladu šrouby
6. Matice upínací svěrky řezaného materiálu
7. Aretační šroub kolíku upínací svěrky řezaného materiálu
8. Aretační šroub přítlačné svěrky materiálu
9. Laser
10. Aretační šroub ramena pily pro nastavení
kapovacího (svislého) úhlu řezu
11. Odnímatelný sáček na prach
12. Ovládací tlačítko laseru
13. Přívodní kabel
14. Aretační kolík sklopeného ramena pro převoz pily
15. Aretační šroub pro zajištění otočného stolu pily
16. Větrací otvory motoru
17. Kryt uhlíkových kartáčů pro výměnu
18. Aretace otáčení vřetena pro výměnu/instalaci kotouče
19. Podpěry obrobku
CZ
IV. Před uvedením pily do provozu
•
VÝSTRAHA
y Před použitím si přečtěte celý návod k použití a ponechte jej při-
ložený u výrobku, aby se s ním obsluha mohla seznámit. Pokud
výrobek komukoli půjčujete nebo jej prodáváte, přiložte k němu
i tento návod k použití. Zamezte poškození tohoto návodu.
Výrobce nenese odpovědnost za škody či zranění vzniklá použí-
váním přístroje, které je v rozporu s tímto návodem.
•
UPOZORNĚNÍ
y Menší model pily Extol® Craft 405412 se příliš neliší od složitěj-
šího modelu Extol® Craft 405425 a v mnoha prvcích nastavení
je s ním shodný, a tak je nastavení pily popsáno na složitějším
modelu. Odlišné prvky nastavení lišící se u modelu Extol® Craft
405412 jsou v textu dále uvedeny.
•
UPOZORNĚNÍ
y Před instalací, údržbou a čištěním přístroje odpojte přívodní
kabel od zdroje el. proudu.
TRANSPORTNÍ POLOHA PILY A PŘENÁŠENÍ PILY
y Pila je dodávána se zaaretovaným ramenem ve sklopené polo-
ze. Pro přenášení pily musí být rameno pily zaaretované v této
zajištěné poloze. Větší a těžší model pily Extol® Craft 405425 se
přenáší uchopením za rukojeti dle obr.1.
Model Extol® Craft 405412 je lehčí a menší a přenáší se uchope-
ním za podstavec.
12
13
14
8
7
19
Obr. 15
12
